Cầu tạo bơm chìm
Cấu tạo của bơm chìm gồm 2 thành phần chính: Động cơ và cánh quạt

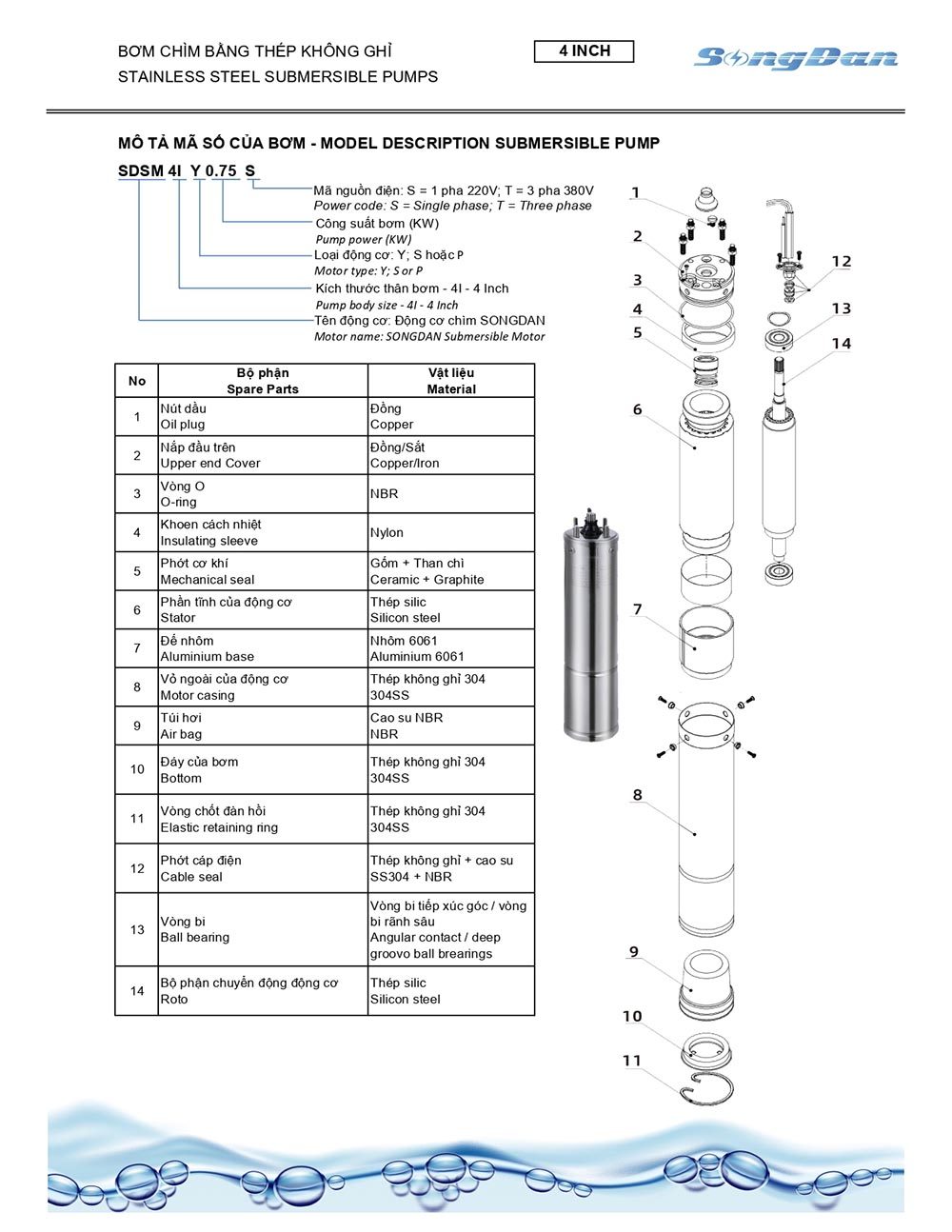

- ĐỘNG CƠ:
GỒM 14 BỘ PHẬN CHÍNH
| No | Bộ phận Spare Parts | Vật liệu Material |
| 1 | Nút dầu Oil plug | Đồng Copper |
| 2 | Nắp đầu trên Upper end Cover | Đồng/Sắt Copper/Iron |
| 3 | Vòng O O-ring | NBR |
| 4 | Khoen cách nhiệt Insulating sleeve | Nylon |
| 5 | Phớt cơ khí Mechanical seal | Gốm + Than chì Ceramic + Graphite |
| 6 | Phần tĩnh của động cơ Stator | Thép silic Silicon steel |
| 7 | Đế nhôm Aluminium base | Nhôm 6061 Aluminium 6061 |
| 8 | Vỏ ngoài của động cơ Motor casing | Thép không ghỉ 304 304SS |
| 9 | Túi hơi Air bag | Cao su NBR NBR |
| 10 | Đáy của bơm Bottom | Thép không ghỉ 304 304SS |
| 11 | Vòng chốt đàn hồi Elastic retaining ring | Thép không ghỉ 304 304SS |
| 12 | Phớt cáp điện Cable seal | Thép không ghỉ + cao su SS304 + NBR |
| 13 | Vòng bi Ball bearing | Vòng bi tiếp xúc góc / vòng bi rãnh sâu Angular contact / deep groovo ball brearings |
| 14 | Bộ phận chuyển động động cơ Roto | Thép silic Silicon steel |
2. BỘ PHẬN ĐẦU CÁNH QUẠT
