Bộ Phun Nước 16 Tia Thẳng Đứng Cao 7m – Vòng Tròn D1800

Bộ Phun Nước 16 Tia Thẳng Đứng là hệ thống đài phun nước nghệ thuật sử dụng 16 đầu phun tia đơn HDN-S-34-12, bố trí đồng đều trên vòng tròn đường kính 1800mm. Các cột nước được thiết kế phun thẳng đứng, đạt chiều cao mục tiêu 7m, kết hợp đèn LED âm nước 36W điều khiển DMX512, tạo hiệu ứng ánh sáng nổi bật cho không gian cảnh quan.

Hệ thống được phát triển bởi Hải Đăng, ứng dụng thiết bị inox 304, máy bơm chìm SONGDAN, biến tần điều khiển tốc độ động cơ và hệ thống chiếu sáng LED âm nước 24V.

Đây là giải pháp phù hợp cho hồ phun nước trang trí, quảng trường, khu đô thị, khách sạn, resort, công viên và các công trình cảnh quan hiện đại.

1. Bộ Phun Nước 16 Tia Thẳng Đứng Là Gì?

Bộ Phun Nước 16 Tia Thẳng Đứng là tổ hợp thiết bị tạo hình cột nước gồm 16 vòi phun tia đơn được lắp đặt theo chu vi một đường tròn, cùng hướng phun thẳng đứng.

Khác với những hệ thống phun nước tia nghiêng, phun hình vương miện hoặc phun hình đuôi công, thiết kế này tập trung vào những cột nước thẳng, mảnh và có khả năng thay đổi chiều cao thông qua điều chỉnh tốc độ máy bơm.

Đối với cấu hình D1800, 16 vòi phun được phân bố cách đều nhau với góc 22,5° tính từ tâm vòng tròn.

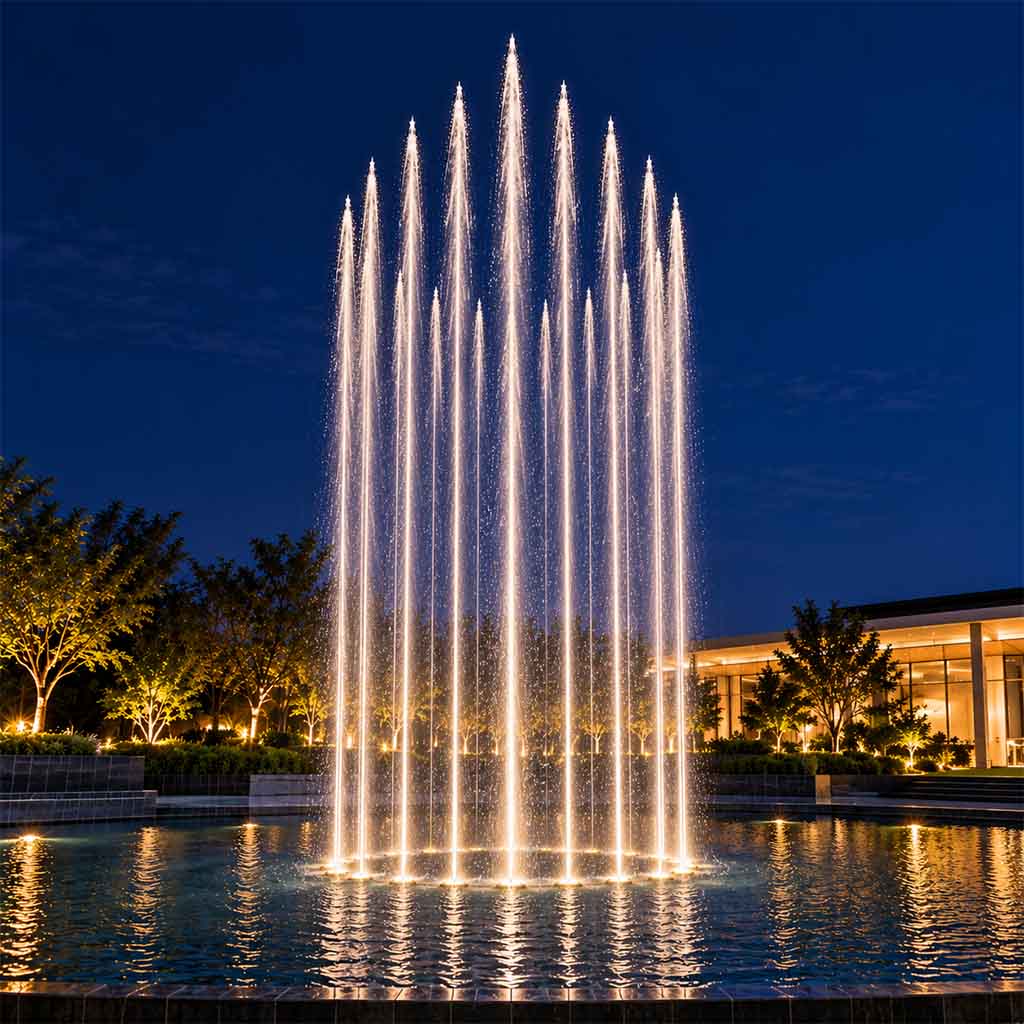

Khi vận hành đồng thời, hệ thống tạo thành một cụm cột nước hình trụ tròn, mang lại hiệu ứng thị giác thanh thoát, đặc biệt nổi bật khi được chiếu sáng từ phía dưới bằng đèn LED âm nước.

2. Thông Số Kỹ Thuật Bộ Phun Nước 16 Tia Thẳng Đứng

Lưu ý kỹ thuật: Chiều cao 7m là mục tiêu thiết kế. Chiều cao vận hành thực tế phụ thuộc vào đường đặc tuyến máy bơm, lưu lượng cấp cho từng vòi, tổn thất đường ống và điều kiện lắp đặt.

Danh Sách Vật Tư – Bộ Phun Nước 16 Tia Thẳng Đứng Cao 7m – Vòng Tròn D1800

Bảng dưới đây đã loại bỏ toàn bộ đơn giá, thành tiền và chi phí nhân công, phù hợp đăng trên website Hải Đăng.

Ghi chú đề xuất đặt dưới bảng trên website:

Danh sách vật tư thuộc cấu hình tham khảo của Bộ Phun Nước 16 Tia Thẳng Đứng D1800 do Hải Đăng thiết kế. Chủng loại, số lượng và thông số thiết bị có thể được điều chỉnh theo điều kiện thực tế của từng công trình. Chiều cao phun 7m là mục tiêu thiết kế, cần được xác nhận bằng tính toán thủy lực và chạy thử hệ thống.

3. Cấu Tạo Hệ Thống Phun Nước 16 Tia Thẳng Đứng

Bộ Phun Nước 16 Tia Thẳng Đứng được cấu thành từ các nhóm thiết bị chính, phối hợp thành một hệ thống phun nước hoàn chỉnh.

3.1. Hệ thống 16 vòi phun HDN-S-34-12

Hệ thống sử dụng 16 đầu phun tia đơn HDN-S-34-12 do Hải Đăng cung cấp.

Mỗi đầu phun có những đặc điểm:

• Thân vòi bằng inox 304.
• Đường kính cửa nước ra 12mm.
• Kết nối ren DN25.
• Tích hợp khớp cầu điều chỉnh hướng phun.
• Phù hợp lắp đặt trong hệ thống đài phun nước nghệ thuật.

Khớp cầu điều chỉnh hướng giúp kỹ thuật viên căn chỉnh từng cột nước về phương thẳng đứng, hạn chế hiện tượng tia phun nghiêng hoặc lệch hướng.

Đối với Bộ Phun Nước 16 Tia Thẳng Đứng, độ chính xác của việc căn chỉnh vòi ảnh hưởng trực tiếp đến tính đồng đều và thẩm mỹ của toàn bộ hệ thống.

3.2. Hệ thống đường ống góp inox 304

Đường ống góp sử dụng inox 304 với đường kính danh nghĩa DN80, kết hợp các phụ kiện nối, co, tê, đầu ren và đường ống nhánh DN25.

Các thành phần chính bao gồm:

• Ống góp inox 304 DN80.
• 16 đoạn ống nối DN25.
• 16 van tay inox 304 DN25.
• 16 đầu ren inox 304 DN25.
• Co, tê và rắc co inox 304.
• Hệ thống giá treo và khung đỡ.

Việc sử dụng ống góp chung giúp phân phối nước từ máy bơm đến các đầu phun.

Tuy nhiên, để 16 cột nước đạt chiều cao đồng đều, hệ thống cần được tính toán tổn thất áp suất trên đường ống và cân bằng lưu lượng giữa các nhánh.

Các van tay DN25 được bố trí riêng cho từng vòi, cho phép điều chỉnh và cân bằng cột nước trong quá trình chạy thử.

3.3. Máy bơm chìm SONGDAN 7.5HP

Cấu hình sử dụng một máy bơm chìm SONGDAN công suất 7.5HP, nguồn điện 380V, 3 pha.

Theo bảng cấu hình thiết bị, máy bơm có thông số lưu lượng cực đại tham khảo 70m³/h và cột áp cực đại 30m.

Cần lưu ý rằng lưu lượng cực đại và cột áp cực đại không phải là hai giá trị đạt đồng thời tại cùng một điểm làm việc.

Việc lựa chọn bơm phải dựa trên giao điểm giữa đường đặc tuyến Q–H của máy bơm và đường đặc tính thủy lực của hệ thống.

Để xác nhận khả năng tạo 16 cột nước cao 7m, cần kiểm tra lưu lượng tổng và cột áp yêu cầu tại điểm làm việc thực tế.

3.4. Biến tần điều khiển máy bơm 10HP

Bộ Phun Nước 16 Tia Thẳng Đứng được trang bị biến tần công suất 10HP, điều khiển động cơ bơm 7.5HP.

Biến tần có chức năng điều chỉnh tần số cấp cho động cơ, qua đó thay đổi tốc độ quay và đặc tính vận hành của máy bơm.

Hệ thống có thể được lập trình các chế độ:

• Phun thấp và tăng dần chiều cao.
• Phun cao và giảm dần chiều cao.
• Duy trì cột nước ổn định.
• Thay đổi chiều cao theo chu kỳ.
• Phối hợp chuyển động cột nước với hiệu ứng ánh sáng.

Đối với một máy bơm cấp chung, 16 vòi sẽ thay đổi chiều cao gần như đồng thời khi điều chỉnh tốc độ bơm, với điều kiện hệ thống được cân bằng thủy lực.

Biến tần cũng hỗ trợ khởi động và dừng động cơ có kiểm soát, góp phần giảm sốc thủy lực khi vận hành đúng quy trình.

4. Hệ Thống Đèn LED Âm Nước DMX512

Một trong những điểm nổi bật của Bộ Phun Nước 16 Tia Thẳng Đứng là hệ thống chiếu sáng độc lập cho từng cột nước.

Cấu hình sử dụng:

Mỗi đèn được lắp đặt tương ứng với một vòi phun, hướng ánh sáng từ dưới lên dọc theo cột nước.

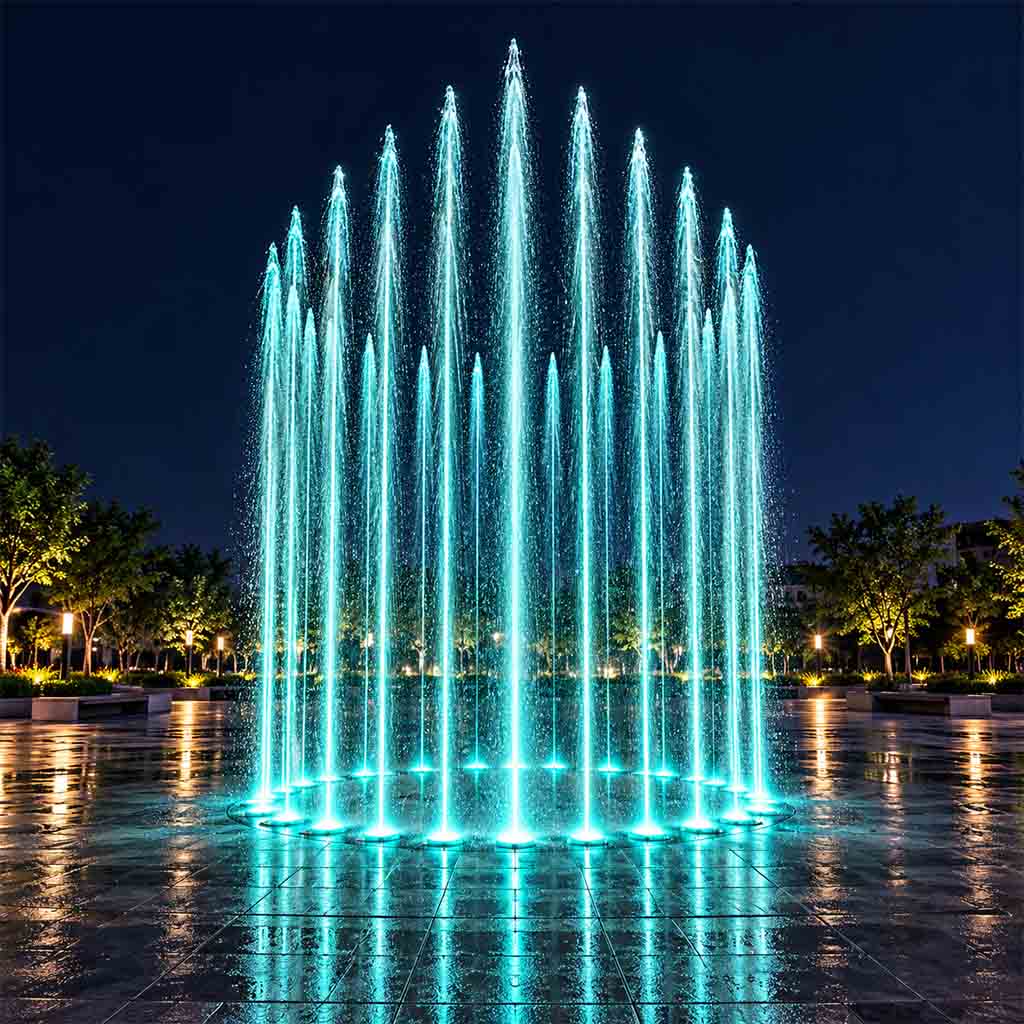

Khi vận hành vào ban đêm, ánh sáng tương tác với dòng nước và những giọt nước phân tán, giúp cột nước trở nên nổi bật trên nền cảnh quan tối.

Các hiệu ứng ánh sáng có thể lập trình:

• Chiếu sáng đồng màu toàn bộ 16 cột nước.
• Đổi màu tuần tự theo chu vi vòng tròn.
• Chạy màu xoay vòng.
• Đổi màu đồng thời.
• Chuyển màu mềm giữa các nhóm vòi.
• Phối hợp ánh sáng với nhịp tăng giảm chiều cao cột nước.

Khả năng điều khiển riêng từng đèn phụ thuộc vào cấu hình địa chỉ DMX512 và bộ điều khiển được lựa chọn.

Nguồn điện 24V cần có đủ công suất cấp tải, dự phòng phù hợp và đáp ứng điều kiện lắp đặt thực tế.

5. Nguyên Lý Hoạt Động Của Bộ Phun Nước 16 Tia Thẳng Đứng

Nguyên lý hoạt động của hệ thống được mô tả theo trình tự:

Nước trong hồ → Giỏ lọc đầu hút → Máy bơm chìm SONGDAN → Đường ống góp DN80 → 16 van điều chỉnh DN25 → 16 vòi HDN-S-34-12 → Cột nước thẳng đứng.

Khi máy bơm hoạt động, nước được hút từ hồ và đẩy vào hệ thống ống góp.

Dòng nước được phân phối qua 16 nhánh, đi qua van điều chỉnh trước khi tới đầu phun.

Tại cửa vòi đường kính 12mm, dòng nước được gia tốc để hình thành cột nước phun thẳng đứng.

Khi tăng tốc độ máy bơm, lưu lượng và áp suất tại vòi có thể tăng, làm cột nước đạt chiều cao lớn hơn.

Ngược lại, khi giảm tốc độ máy bơm, chiều cao cột nước giảm theo.

Hệ thống đèn LED âm nước hoạt động thông qua bộ điều khiển DMX512, cho phép tạo hiệu ứng màu sắc phối hợp với các chế độ vận hành của máy bơm.

6. Phân Tích Kỹ Thuật Chiều Cao Cột Nước 7m

Đối với Bộ Phun Nước 16 Tia Thẳng Đứng, chiều cao cột nước là một trong những thông số quan trọng nhất cần được tính toán trước khi lựa chọn thiết bị.

6.1. Vận tốc nước để đạt chiều cao 7m

Theo phương trình động năng của dòng chảy, vận tốc lý tưởng tại cửa vòi được xác định:

v = √(2gh)

Trong đó:

• v: Vận tốc nước tại cửa vòi (m/s).
• g: Gia tốc trọng trường, khoảng 9,81m/s².
• h: Chiều cao cột nước (m).

Với chiều cao 7m:

v = √(2 × 9,81 × 7) ≈ 11,72m/s.

Đây là vận tốc lý tưởng, chưa xét lực cản không khí, sự phân tán tia nước và các tổn thất khác.

6.2. Lưu lượng lý tưởng của một vòi D12mm

Diện tích cửa vòi:

A = π × 0,012² / 4 ≈ 0,0001131m².

Lưu lượng lý tưởng:

Q = A × v

Q ≈ 0,0001131 × 11,72 = 0,001326m³/s.

Quy đổi:

Q ≈ 4,77m³/h cho mỗi vòi.

Với 16 vòi:

Q tổng ≈ 16 × 4,77 = 76,35m³/h.

Đây là kết quả tính toán lý tưởng cho dòng nước tại cửa vòi đường kính 12mm, không phải lưu lượng đã được xác nhận từ thử nghiệm của model HDN-S-34-12.

6.3. Đánh giá cấu hình bơm 7.5HP

Kết quả tính toán cho thấy hệ thống 16 vòi D12mm muốn đạt chiều cao lý tưởng 7m cần lưu lượng khoảng 76,35m³/h tại các cửa vòi.

Trong khi đó, bảng cấu hình đang sử dụng máy bơm SONGDAN 7.5HP có lưu lượng cực đại tham khảo 70m³/h.

Do vậy, chưa thể khẳng định máy bơm 7.5HP đáp ứng đồng thời 16 tia nước cao 7m.

Cần kiểm tra lại đường đặc tuyến bơm, tổn thất hệ thống và thông số thủy lực thực tế của vòi phun trước khi nghiệm thu hoặc công bố chiều cao vận hành.

Đây là điểm quan trọng trong thiết kế Bộ Phun Nước 16 Tia Thẳng Đứng, bởi lựa chọn công suất bơm chỉ theo chiều cao cột nước mà không tính tổng lưu lượng có thể khiến hệ thống không đạt hiệu quả mong muốn.

7. Thiết Kế Vòng Tròn D1800 Và Khoảng Cách Giữa Các Vòi

Bộ Phun Nước 16 Tia Thẳng Đứng được bố trí trên vòng tròn đường kính 1800mm, tương đương bán kính 900mm.

Với 16 vị trí phân bố đều:

Góc giữa hai vòi = 360° / 16 = 22,5°.

Khoảng cách thẳng giữa tâm hai vòi liền kề:

L = 2 × 900 × sin(11,25°) ≈ 351mm.

Chiều dài cung tròn giữa hai vòi:

S = π × 1800 / 16 ≈ 353mm.

Cách bố trí này giúp các vòi phân bố đối xứng quanh tâm, tạo hình tổng thể cân đối khi nhìn từ nhiều hướng.

Tỷ lệ chiều cao cột nước thiết kế so với đường kính vòng tròn là:

7 / 1,8 ≈ 3,89 lần.

Nhờ tỷ lệ chiều cao lớn hơn nhiều so với đường kính bố trí, hệ thống tạo cảm giác các cột nước vươn cao, thanh mảnh và tập trung.

8. Ưu Điểm Của Bộ Phun Nước 16 Tia Thẳng Đứng

Thiết kế nhỏ gọn, hiệu ứng chiều cao nổi bật

Vòng tròn bố trí chỉ có đường kính 1,8m nhưng được thiết kế để tạo các cột nước cao tới 7m.

Kết cấu inox 304

Vòi phun, đường ống góp và kết cấu đỡ sử dụng inox 304, phù hợp với môi trường nước cảnh quan khi được lựa chọn và bảo trì đúng điều kiện sử dụng.

Điều chỉnh độc lập từng vòi

Các van tay DN25 cho phép cân bằng lưu lượng giữa các nhánh, hỗ trợ hiệu chỉnh chiều cao cột nước.

Điều khiển chiều cao bằng biến tần

Sử dụng biến tần giúp thay đổi tốc độ máy bơm, tạo hiệu ứng tăng giảm chiều cao đồng thời cho cụm 16 vòi.

Chiếu sáng nghệ thuật DMX512

Hệ thống 16 đèn LED âm nước 36W hỗ trợ lập trình các hiệu ứng đổi màu, chạy màu và phối hợp ánh sáng.

Thuận tiện cho công tác bảo trì

Cấu hình gồm các cụm thiết bị cơ khí, điện và chiếu sáng riêng biệt, hỗ trợ kiểm tra và thay thế theo từng hạng mục.

9. Ứng Dụng Trong Công Trình Cảnh Quan

Bộ Phun Nước 16 Tia Thẳng Đứng phù hợp với nhiều không gian kiến trúc và cảnh quan, chẳng hạn:

• Đài phun nước tại quảng trường và công viên.
• Hồ phun nước khu đô thị và khu dân cư.
• Hồ cảnh quan khách sạn, resort.
• Khu vực trước sảnh tòa nhà.
• Công trình phun nước trang trí sân vườn.
• Đài phun nước tại trung tâm thương mại.
• Các hệ thống nhạc nước quy mô nhỏ và vừa.

Đối với những công trình cần tạo điểm nhấn chiều cao nhưng có diện tích bố trí thiết bị hạn chế, vòng phun D1800 là một phương án đáng cân nhắc.

Tuy nhiên, diện tích mặt nước và vùng an toàn xung quanh vẫn phải được thiết kế đủ lớn để thu hồi nước rơi, hạn chế bắn nước ra ngoài khi có gió.

10. Những Lưu Ý Khi Thiết Kế Và Lắp Đặt

Để Bộ Phun Nước 16 Tia Thẳng Đứng vận hành ổn định, cần quan tâm đến các vấn đề sau.

Lựa chọn máy bơm: Xác định lưu lượng tổng, cột áp yêu cầu và kiểm tra đường đặc tuyến Q–H tại điểm làm việc.

Cân bằng lưu lượng: Điều chỉnh van từng nhánh để hạn chế chênh lệch chiều cao giữa các cột nước.

Căn chỉnh hướng vòi: Sử dụng khớp cầu để bảo đảm các tia nước phun thẳng đứng.

Kiểm tra đường ống: Tính toán vận tốc nước trong ống góp, tổn thất ma sát và tổn thất cục bộ tại các phụ kiện.

Thiết kế chiếu sáng: Bố trí đèn đúng tâm vòi, kiểm tra khả năng chống nước và bảo đảm an toàn điện.

Lập trình biến tần: Thiết lập giới hạn tần số, thời gian tăng giảm tốc và các chế độ bảo vệ phù hợp với máy bơm.

Bảo trì định kỳ: Kiểm tra giỏ lọc, vệ sinh đầu phun, kiểm tra van điều chỉnh và các kết nối điện chống thấm.

11. Câu Hỏi Thường Gặp

Bộ Phun Nước 16 Tia Thẳng Đứng có chiều cao tối đa bao nhiêu?

Cấu hình được thiết kế với chiều cao mục tiêu 7m. Chiều cao thực tế cần được xác nhận thông qua tính toán thủy lực và thử nghiệm vận hành.

Có thể điều chỉnh chiều cao 16 cột nước không?

Có. Khi sử dụng biến tần điều khiển máy bơm, hệ thống có thể thay đổi chiều cao của cả cụm cột nước theo chương trình cài đặt.

Các cột nước có thể thay đổi chiều cao độc lập không?

Với cấu hình một máy bơm cấp chung và van tay cân bằng, các cột nước không được điều khiển chiều cao độc lập theo thời gian thực. Muốn điều khiển từng vòi riêng biệt cần bổ sung hệ thống van điều khiển hoặc giải pháp thủy lực tương ứng.

Đèn LED có thể đổi màu từng vòi không?

Có thể, nếu các đèn được gán địa chỉ DMX512 riêng và bộ điều khiển hỗ trợ lập trình độc lập.

Vòng phun D1800 có nghĩa là hồ nước đường kính 1,8m không?

Không. D1800 là đường kính vòng tròn bố trí tâm 16 vòi phun, không phải đường kính hồ chứa nước. Kích thước hồ phải được tính toán riêng.

Bộ phun nước này có thể sử dụng cho hệ thống nhạc nước không?

Có. Hệ thống có thể phối hợp biến tần điều khiển bơm và đèn LED DMX512 với bộ điều khiển nhạc nước phù hợp để tạo hiệu ứng theo âm nhạc.

12. Kết Luận

Bộ Phun Nước 16 Tia Thẳng Đứng Cao 7m – Vòng Tròn D1800 là giải pháp đài phun nước nghệ thuật kết hợp 16 đầu phun HDN-S-34-12, hệ thống đường ống inox 304, máy bơm chìm SONGDAN, biến tần điều khiển và 16 đèn LED âm nước DMX512.

Với thiết kế vòng tròn nhỏ gọn, các cột nước thẳng đứng và hệ thống ánh sáng đổi màu, sản phẩm phù hợp để tạo điểm nhấn kiến trúc cho nhiều công trình cảnh quan.

Để đạt hiệu quả vận hành, quá trình thiết kế cần chú trọng lựa chọn máy bơm theo đường đặc tuyến thực tế, tính toán lưu lượng và cân bằng thủy lực cho toàn bộ 16 vòi.

Hải Đăng cung cấp giải pháp thiết kế, chế tạo, lắp đặt và tích hợp hệ thống đài phun nước nghệ thuật, nhạc nước và chiếu sáng cảnh quan theo yêu cầu từng công trình.
