MÁY BƠM KHÔ CAO ÁP ĐÀI PHUN NƯỚC 0.5HP – 3HP

Tài liệu kỹ thuật – Đặc điểm cấu tạo, nguyên lý hoạt động, thông số và hướng dẫn lựa chọn máy bơm cho hệ thống đài phun nước

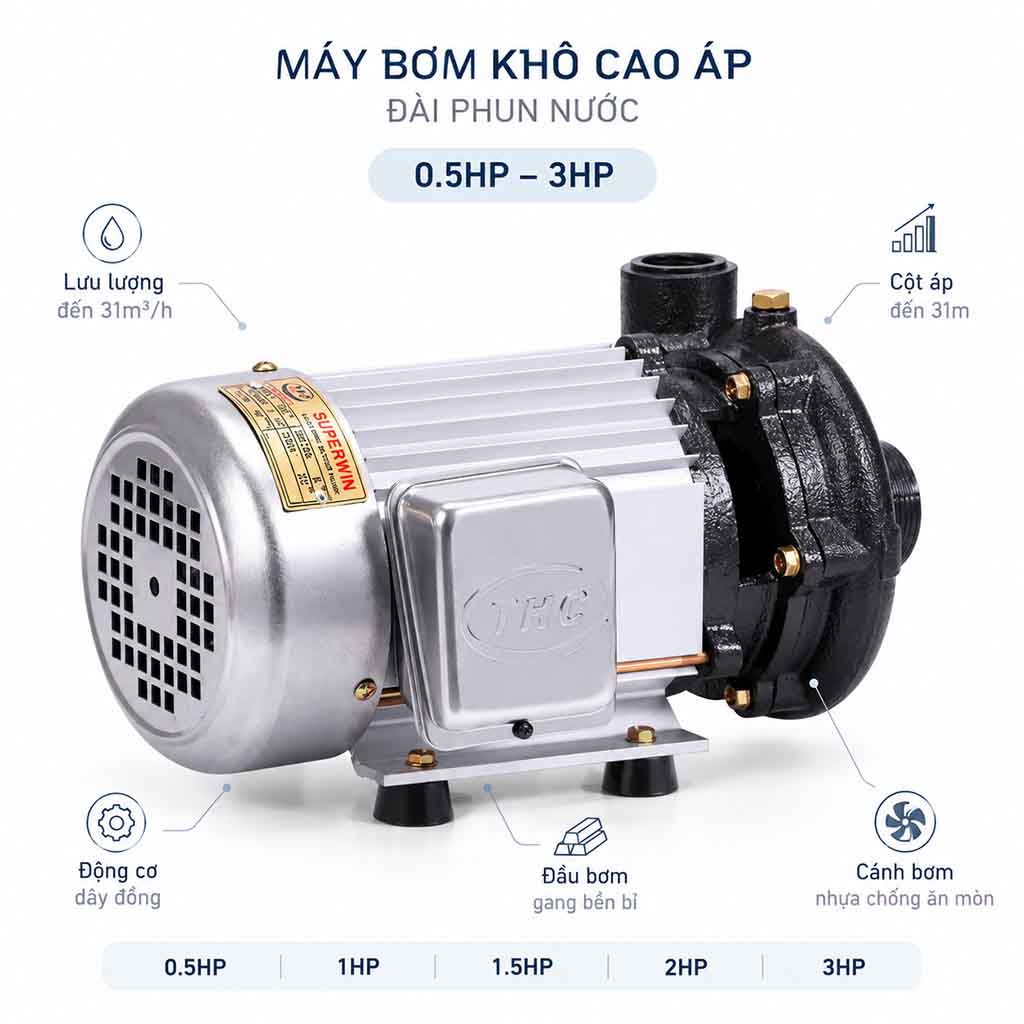

Máy Bơm Khô Cao Áp Đài Phun Nước là thiết bị tạo áp lực và lưu lượng nước phục vụ các hệ thống phun nước nghệ thuật, đài phun sân vườn, hồ cảnh quan và công trình nhạc nước. Với dải công suất từ 0.5HP đến 3HP, dòng máy bơm này đáp ứng nhiều quy mô thiết kế, từ các cụm vòi phun nhỏ đến hệ thống phun nước có nhiều đầu phun hoạt động đồng thời.

Khác với máy bơm chìm được lắp đặt trực tiếp dưới nước, máy bơm khô được bố trí tại phòng kỹ thuật hoặc khu vực khô ráo, kết nối với hồ chứa thông qua hệ thống đường ống hút và đẩy.

Bài viết dưới đây cung cấp thông tin kỹ thuật về 5 model máy bơm, đặc điểm cấu tạo, nguyên lý vận hành, phương pháp lựa chọn công suất và những lưu ý khi thiết kế hệ thống đài phun nước.

1. Máy Bơm Khô Cao Áp Đài Phun Nước là gì?

Máy Bơm Khô Cao Áp Đài Phun Nước là loại máy bơm ly tâm đặt cạn, sử dụng động cơ điện để truyền năng lượng cho nước thông qua cánh bơm quay trong buồng bơm.

Khi hoạt động, nước được hút từ bể chứa vào tâm cánh bơm, sau đó được gia tốc và dẫn qua buồng bơm để tạo áp lực tại đường ống đẩy.

Áp lực này giúp nước đi qua hệ thống đường ống, van điều khiển và vòi phun, tạo thành các hiệu ứng nước theo thiết kế.

Dòng bơm có 5 mức công suất:

• 0.5HP – 370W

• 1HP – 750W

• 1.5HP – 1.100W

• 2HP – 1.500W

• 3HP – 2.200W

Với cột áp công bố từ 19m đến 31m và lưu lượng tối đa từ 8m³/h đến 31m³/h, thiết bị có thể được xem xét cho nhiều cấu hình phun nước khác nhau.

2. Đặc điểm cấu tạo của máy bơm khô cao áp

Máy Bơm Khô Cao Áp Đài Phun Nước được cấu thành từ các bộ phận cơ khí và điện, trong đó mỗi bộ phận đảm nhận một chức năng riêng trong quá trình vận hành.

2.1. Động cơ điện dây đồng

Động cơ sử dụng dây đồng tráng men chịu nhiệt, có nhiệm vụ chuyển đổi điện năng thành cơ năng để quay trục và cánh bơm.

Các model được thiết kế với điện áp 220V hoặc 380V tùy công suất và phiên bản.

Khi lựa chọn động cơ, cần kiểm tra điện áp, dòng điện định mức, điều kiện làm mát và chế độ vận hành của hệ thống.

2.2. Vỏ động cơ hợp kim nhôm

Vỏ động cơ được chế tạo bằng hợp kim nhôm, giúp bảo vệ các bộ phận điện và cơ khí bên trong.

Kết cấu vỏ có các đặc điểm:

• Trọng lượng tương đối nhẹ.

• Hỗ trợ tản nhiệt cho động cơ.

• Thuận tiện khi lắp đặt và bảo trì.

• Phù hợp với cấu hình máy bơm đặt cạn.

2.3. Đầu bơm bằng gang

Đầu bơm được chế tạo bằng gang, có nhiệm vụ tạo thành buồng dẫn nước và bảo vệ cánh bơm trong quá trình hoạt động.

Kết cấu gang có độ cứng và khả năng chịu lực cơ học phù hợp với nhiều ứng dụng bơm nước sạch.

Đối với các công trình có nước chứa hóa chất xử lý hồ hoặc môi trường ăn mòn, cần kiểm tra khả năng tương thích vật liệu trước khi lựa chọn.

2.4. Cánh bơm bằng nhựa chống ăn mòn

Cánh bơm sử dụng vật liệu nhựa tổng hợp chống ăn mòn, được thiết kế để truyền năng lượng từ động cơ sang dòng nước.

Khi cánh bơm quay, nước được gia tốc và dẫn ra đường ống đẩy.

Thiết kế cánh bơm ảnh hưởng trực tiếp đến lưu lượng, cột áp và hiệu suất vận hành của thiết bị.

2.5. Trục buồng bơm bằng inox

Trục buồng bơm sử dụng vật liệu inox, giúp truyền chuyển động quay từ động cơ đến cánh bơm.

Vật liệu inox có khả năng chống ăn mòn tốt hơn thép carbon thông thường trong nhiều môi trường nước sạch.

2.6. Phốt cơ khí Carbon Ceramic

Phốt cơ khí Carbon Ceramic có nhiệm vụ làm kín vị trí trục quay đi qua buồng bơm, hạn chế nước rò rỉ sang khu vực động cơ.

Đây là bộ phận quan trọng đối với máy bơm khô vì động cơ không được thiết kế để ngâm trực tiếp trong nước.

Khi vận hành, cần tránh để máy chạy khô kéo dài vì có thể làm hỏng bề mặt làm kín của phốt.

Các vật liệu cấu tạo nêu trên được tổng hợp từ thông tin kỹ thuật của dòng bơm tham chiếu.

3. Bảng thông số kỹ thuật Máy Bơm Khô Cao Áp Đài Phun Nước 0.5HP – 3HP

Dòng sản phẩm gồm 5 model, đáp ứng các yêu cầu khác nhau về công suất, lưu lượng và áp lực nước.

3.1. Thông số thủy lực và kích thước kết nối

3.2. Thông số điện và kết nối đường ống

Nguồn thông số: Bảng thông số kỹ thuật dòng bơm cao áp .

Lưu ý kỹ thuật quan trọng: Lưu lượng tối đa và cột áp tối đa không phải hai giá trị đạt được đồng thời. Để xác định khả năng đáp ứng thực tế của máy bơm, cần đối chiếu đường đặc tính Q-H với điểm làm việc của hệ thống.

4. Nguyên lý hoạt động của Máy Bơm Khô Cao Áp Đài Phun Nước

Quá trình vận hành của máy bơm diễn ra theo nguyên lý ly tâm.

Giai đoạn 1 – Cấp nước vào buồng bơm

Nước từ bể chứa được dẫn đến cửa hút thông qua đường ống. Buồng bơm và đường hút cần được mồi đầy nước trước khi khởi động đối với cấu hình hút thông thường.

Giai đoạn 2 – Truyền động

Khi động cơ được cấp điện, trục quay làm cánh bơm chuyển động.

Giai đoạn 3 – Tạo áp lực

Cánh bơm truyền năng lượng cho nước, làm tăng vận tốc dòng chảy. Buồng bơm chuyển đổi một phần động năng thành áp năng.

Giai đoạn 4 – Cấp nước đến vòi phun

Nước có áp lực được dẫn qua đường ống, van và đầu phun để tạo hiệu ứng nước.

Trong hệ thống nhạc nước, lưu lượng và áp lực có thể được điều chỉnh thông qua thiết bị điều khiển phù hợp với cấu hình máy bơm và đặc tính thủy lực của hệ thống.

5. Ứng dụng của máy bơm khô cao áp trong hệ thống đài phun nước

Máy Bơm Khô Cao Áp Đài Phun Nước có thể được sử dụng trong các hệ thống tuần hoàn nước cần áp lực tại đầu phun.

5.1. Đài phun nước sân vườn

Đối với đài phun sân vườn có quy mô nhỏ, máy bơm công suất 0.5HP hoặc 1HP có thể được xem xét để cấp nước cho các cụm vòi phun đơn, vòi phun tạo hình hoặc vòi phun trang trí.

Việc lựa chọn cần căn cứ vào số lượng vòi, lưu lượng tiêu thụ và chiều cao tia nước thiết kế.

5.2. Đài phun nước hồ cảnh quan

Máy bơm khô có thể được bố trí trong phòng kỹ thuật gần hồ, kết nối với hệ thống đường ống cấp nước cho các cụm vòi phun.

Phương án này giúp tập trung thiết bị cơ điện tại một khu vực, thuận tiện cho kiểm tra và bảo trì.

5.3. Hệ thống nhạc nước nghệ thuật

Trong hệ thống nhạc nước, máy bơm cung cấp lưu lượng và áp lực cho các hiệu ứng phun nước theo chương trình điều khiển.

Tùy cấu hình, hệ thống có thể sử dụng nhiều máy bơm độc lập hoặc chia thành các nhóm phun riêng biệt.

Nếu sử dụng biến tần để thay đổi tốc độ động cơ, cần xác nhận khả năng tương thích của motor và điều kiện vận hành do nhà sản xuất quy định.

5.4. Đài phun nước công trình thương mại

Máy Bơm Khô Cao Áp Đài Phun Nước cũng có thể được xem xét cho các công trình như:

• Đài phun nước trước sảnh khách sạn.

• Hồ cảnh quan khu dân cư.

• Đài phun trang trí nhà hàng.

• Đài phun nước quảng trường nhỏ.

• Hệ thống phun nước tại công viên.

• Công trình trang trí cảnh quan đô thị.

6. Hướng dẫn lựa chọn Máy Bơm Khô Cao Áp Đài Phun Nước

Lựa chọn máy bơm không nên chỉ dựa vào công suất HP mà cần xác định lưu lượng và cột áp yêu cầu của hệ thống.

6.1. Xác định lưu lượng cần thiết

Tổng lưu lượng được tính bằng tổng lưu lượng của các vòi phun hoạt động đồng thời.

Công thức:

Trong đó:

• Q: Tổng lưu lượng hệ thống.

• qᵢ: Lưu lượng của từng vòi phun.

• n: Số vòi hoạt động đồng thời.

Ví dụ, một hệ thống có 10 vòi phun, mỗi vòi yêu cầu lưu lượng 0.8m³/h thì tổng lưu lượng thiết kế là:

Đây là lưu lượng yêu cầu tại điểm làm việc, không phải căn cứ để chọn ngay máy bơm có lưu lượng tối đa 8m³/h.

6.2. Xác định cột áp cần thiết

Cột áp tổng của máy bơm được xác định từ yêu cầu áp lực tại vòi phun, chênh lệch cao độ và tổn thất trên hệ thống đường ống.

Với hệ thống tuần hoàn từ bể hở đến vòi phun, có thể tính sơ bộ:

Trong đó:

• H: Cột áp tổng yêu cầu của máy bơm.

• Hᵥ: Cột áp yêu cầu tại vòi phun.

• Hᶻ: Chênh lệch cao độ giữa mặt nước bể và vòi phun.

• H𝒇: Tổn thất áp lực đường ống, van và phụ kiện.

Ví dụ:

Hệ thống cần máy bơm có khả năng cung cấp lưu lượng thiết kế tại cột áp khoảng 17m.

6.3. Đọc đường đặc tính Q-H

Đường đặc tính Q-H thể hiện mối quan hệ giữa lưu lượng và cột áp của máy bơm.

Thông thường, khi lưu lượng tăng, cột áp của máy bơm ly tâm sẽ giảm.

Do đó, không thể kết luận máy bơm có lưu lượng tối đa 31m³/h và cột áp tối đa 31m sẽ cung cấp đồng thời 31m³/h tại 31m cột áp.

Điểm làm việc thực tế được xác định tại giao điểm giữa đường đặc tính máy bơm và đường đặc tính hệ thống.

Đối với Máy Bơm Khô Cao Áp Đài Phun Nước, đây là yếu tố quan trọng để bảo đảm chiều cao tia nước, lưu lượng và khả năng vận hành đúng thiết kế.

7. Hướng dẫn lắp đặt máy bơm khô cao áp

7.1. Vị trí lắp đặt

Máy bơm nên được bố trí tại khu vực khô ráo, thông thoáng và thuận tiện cho bảo trì.

Nền đặt máy cần chắc chắn, hạn chế rung động và bảo đảm không bị ngập nước trong quá trình vận hành.

7.2. Đường ống hút

Đường ống hút cần được thiết kế để hạn chế tổn thất áp lực và tránh hiện tượng lọt khí.

Ưu tiên bố trí máy bơm thấp hơn mực nước vận hành tối thiểu của bể chứa nếu điều kiện công trình cho phép.

Khi bắt buộc phải hút nâng, cần kiểm tra chiều cao hút thực tế, tổn thất đường hút và điều kiện chống xâm thực.

7.3. Đường ống đẩy

Đường ống đẩy cần được lựa chọn theo lưu lượng và vận tốc nước thiết kế.

Có thể bố trí van khóa, đồng hồ áp suất và van một chiều theo yêu cầu của hệ thống.

Không nên giảm đường kính ống tùy tiện vì có thể làm tăng tổn thất áp lực và ảnh hưởng đến hiệu ứng phun nước.

7.4. Hệ thống điện và bảo vệ

Tủ điện điều khiển máy bơm cần được thiết kế phù hợp với công suất và dòng điện định mức của từng model.

Các thiết bị bảo vệ có thể bao gồm:

• MCB hoặc MCCB bảo vệ ngắn mạch.

• Contactor điều khiển đóng cắt.

• Relay nhiệt bảo vệ quá tải.

• Thiết bị bảo vệ mất pha đối với động cơ ba pha.

• Thiết bị bảo vệ rò điện phù hợp.

• Hệ thống tiếp địa bảo vệ.

Đối với máy bơm vận hành tự động, nên xem xét bổ sung cảm biến mực nước để hạn chế nguy cơ chạy khô.

8. Những lưu ý khi vận hành và bảo trì

Để Máy Bơm Khô Cao Áp Đài Phun Nước hoạt động ổn định, người vận hành cần kiểm tra định kỳ tình trạng cơ khí, điện và thủy lực.

Trước khi khởi động:

• Kiểm tra nguồn điện và điện áp.

• Kiểm tra mực nước bể chứa.

• Bảo đảm buồng bơm đã được mồi nước.

• Kiểm tra trạng thái các van.

• Kiểm tra tình trạng đường ống hút và đẩy.

Trong quá trình vận hành:

• Theo dõi dòng điện động cơ.

• Kiểm tra áp suất đường ống.

• Quan sát lưu lượng và chiều cao tia nước.

• Kiểm tra tiếng ồn và rung động bất thường.

• Theo dõi tình trạng rò rỉ tại phốt cơ khí.

Khi bảo trì:

• Ngắt nguồn điện và bảo đảm không thể khởi động ngoài ý muốn.

• Kiểm tra cánh bơm và buồng bơm.

• Vệ sinh lưới lọc đầu hút.

• Kiểm tra độ kín đường ống.

• Kiểm tra các đầu nối điện và thiết bị bảo vệ.

Đối với hệ thống đài phun nước có nhiều vòi phun, cần kiểm tra đồng thời tình trạng tắc nghẽn của đầu phun vì sự thay đổi trở lực hệ thống có thể làm thay đổi điểm làm việc của máy bơm.

9. Câu hỏi thường gặp về Máy Bơm Khô Cao Áp Đài Phun Nước

Máy bơm khô cao áp có đặt chìm dưới nước được không?

Không. Máy bơm khô được thiết kế để lắp đặt tại khu vực khô ráo. Động cơ không được thiết kế để ngâm trực tiếp trong nước như máy bơm chìm chuyên dụng.

Máy bơm 0.5HP có sử dụng được cho đài phun nước không?

Có. Máy bơm 0.5HP có thể được xem xét cho các đài phun nước nhỏ, tùy thuộc vào lưu lượng, áp lực yêu cầu và số lượng vòi phun.

Máy bơm 3HP có tạo được tia nước cao 31m không?

Không thể kết luận chỉ từ thông số cột áp tối đa 31m. Chiều cao tia nước thực tế phụ thuộc vào áp lực tại vòi phun, lưu lượng, cấu tạo vòi, tổn thất đường ống và điều kiện môi trường.

Máy bơm khô cao áp có sử dụng biến tần được không?

Có thể sử dụng biến tần với động cơ phù hợp, sau khi kiểm tra cấu hình điện, khả năng làm mát và giới hạn vận hành của motor. Không nên mặc định mọi phiên bản động cơ đều thích hợp với toàn bộ dải điều chỉnh tần số.

Máy bơm khô và máy bơm chìm khác nhau như thế nào?

Máy bơm khô được lắp đặt ngoài nước, thuận tiện tiếp cận để bảo trì. Máy bơm chìm được thiết kế để hoạt động trong môi trường ngập nước và thường được lắp trực tiếp tại bể chứa hoặc hồ phun.

Việc lựa chọn phụ thuộc vào kiến trúc công trình, điều kiện lắp đặt, yêu cầu thủy lực và phương án bảo trì.

Nên lựa chọn máy bơm theo công suất hay lưu lượng?

Nên xác định lưu lượng và cột áp yêu cầu trước, sau đó lựa chọn model có đường đặc tính phù hợp. Công suất động cơ là thông số quan trọng nhưng không đủ để xác định khả năng đáp ứng của máy bơm.
