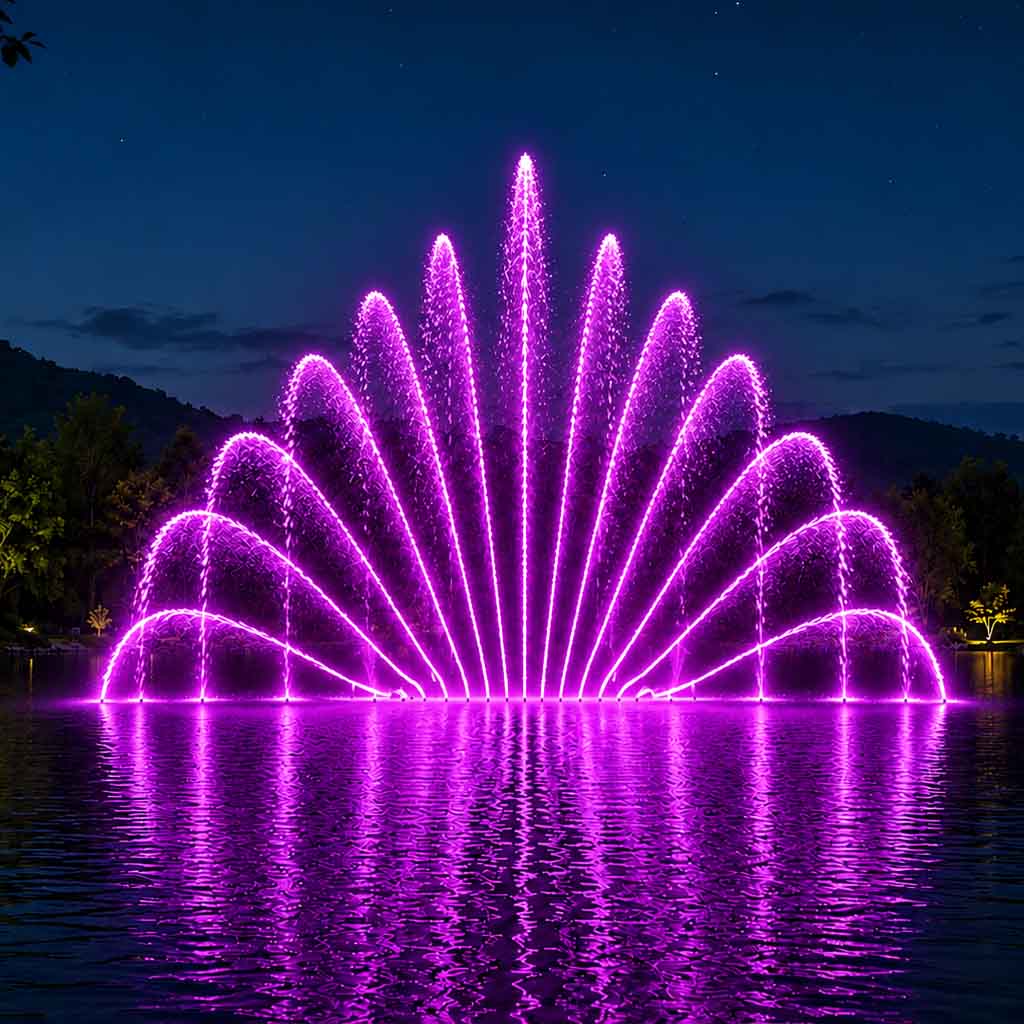

Bộ Vòi Phun Nước Hình Đuôi Chim Công 15 Tia Đơn D21 – DC21

Bộ Vòi Phun Nước Hình Đuôi Chim Công 15 tia đơn D21 – DC21 là hệ thống đài phun nước nghệ thuật được thiết kế với 15 đầu phun inox 304 bố trí theo hình quạt, tạo hiệu ứng các tia nước xòe rộng như chiếc đuôi chim công. Hệ thống sử dụng bơm chìm SONGDAN 1HP, biến tần điều khiển tốc độ bơm và đèn LED âm nước DMX512, phù hợp lắp đặt tại quảng trường, công viên, sân vườn và các công trình nhạc nước âm sàn.

Sản phẩm DC21 do Hải Đăng thiết kế và tích hợp, sử dụng đầu phun tia đơn HDN-S-21-5 với cửa ra D5mm, ren kết nối DN15 và khớp cầu điều chỉnh hướng phun. Cấu hình gồm 15 tia nước, 4 đèn LED âm nước 36W và tấm inox 304 gia công kích thước 1800 × 500 × 5mm.

1. Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21 là gì?

Bộ Vòi Phun Nước Hình Đuôi Chim Công là cụm thiết bị phun nước nghệ thuật sử dụng nhiều đầu phun tia đơn được bố trí theo những góc khác nhau để tạo hình quạt nước đối xứng, mô phỏng hình dáng chiếc đuôi chim công đang xòe.

Khác với những vòi phun nước đơn lẻ, hệ thống DC21 sử dụng 15 đầu phun có thể điều chỉnh hướng bằng khớp cầu, giúp kỹ thuật viên căn chỉnh góc phun, độ mở và hình dáng tổng thể của hiệu ứng nước.

Cấu hình DC21 có những đặc điểm nổi bật:

• 15 vòi phun tia đơn inox 304, model HDN-S-21-5.

• Đầu phun có cửa ra D5mm, kết nối ren D21mm.

• Khớp cầu hỗ trợ điều chỉnh hướng phun độc lập.

• Bơm chìm SONGDAN 1HP sử dụng động cơ 0,75kW.

• Biến tần 2HP điều chỉnh tần số và tốc độ động cơ bơm.

• 4 đèn LED âm nước 36W, điện áp 24V, điều khiển DMX512.

• Tấm inox 304 gia công hoàn thiện, kích thước 1800 × 500 × 5mm.

• Có thể tích hợp vào hệ thống điều khiển nhạc nước nghệ thuật.





2. Thông số kỹ thuật Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21

Lưu ý kỹ thuật: Điện áp động cơ phải được xác nhận theo phiên bản bơm thực tế. Cấu hình biến tần 380VAC trong danh sách vật tư cần sử dụng với động cơ có điện áp và kiểu đấu dây tương thích.

3. Nguyên lý hoạt động của bộ phun nước đuôi chim công 15 tia

Nguyên lý của Bộ Vòi Phun Nước Hình Đuôi Chim Công dựa trên việc phân phối nước có áp suất từ một máy bơm đến 15 đầu phun tia đơn.

Quá trình hoạt động gồm các bước:

Bước 1 – Hút và cấp nước: Bơm chìm SONGDAN hút nước từ hồ chứa hoặc bể kỹ thuật và tạo áp lực đưa nước vào hệ thống đường ống.

Bước 2 – Phân phối lưu lượng: Nước được dẫn qua đường ống inox 304 DN50, các phụ kiện kết nối và hệ thống van tay DN15 trước khi đến từng đầu phun.

Bước 3 – Tạo hình đuôi chim công: 15 đầu phun HDN-S-21-5 được căn chỉnh hướng phun để tạo thành những tia nước xòe rộng, có bố cục tương tự chiếc đuôi chim công.

Bước 4 – Điều chỉnh hiệu ứng: Biến tần thay đổi tốc độ động cơ, qua đó thay đổi lưu lượng và áp lực trong giới hạn làm việc của bơm, giúp các tia nước nâng lên hoặc hạ xuống.

Bước 5 – Chiếu sáng nghệ thuật: 4 đèn LED âm nước DMX512 được bố trí để chiếu sáng hiệu ứng nước, có thể thay đổi màu sắc theo chương trình điều khiển.

Khi tích hợp vào hệ thống nhạc nước, các tín hiệu điều khiển biến tần và đèn LED có thể được lập trình phối hợp với âm nhạc.

4. Đặc điểm kỹ thuật của đầu phun HDN-S-21-5

Đầu phun HDN-S-21-5 là thành phần trực tiếp tạo hình tia nước trong Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21.

4.1. Cấu tạo đầu phun

Đầu phun được gia công bằng inox 304, có cấu tạo gồm thân vòi, cửa ra nước, phần ren kết nối và khớp cầu điều chỉnh hướng.

Thông số cơ bản:

• Model: HDN-S-21-5.

• Vật liệu: Inox 304.

• Đường kính cửa phun: 5mm.

• Kích thước ren kết nối: D21mm – DN15.

• Cơ cấu điều chỉnh: Khớp cầu.

• Số lượng sử dụng: 15 đầu phun.



4.2. Ưu điểm của khớp cầu điều chỉnh hướng

Khớp cầu giúp kỹ thuật viên thay đổi hướng tia nước khi lắp đặt, không cần thay đổi toàn bộ vị trí đường ống cấp nước.

Điều này đặc biệt quan trọng đối với hiệu ứng đuôi chim công, vì hình dạng quạt nước phụ thuộc vào góc nghiêng và hướng phun của từng đầu vòi.

Sau khi căn chỉnh, các đầu phun cần được cố định chắc chắn để hạn chế sai lệch hướng trong quá trình vận hành.

5. Hệ thống bơm chìm SONGDAN 1HP

Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21 sử dụng bơm chìm SONGDAN model SDSP4-8-20-5, kết hợp với động cơ công suất 0,75kW.

5.1. Khả năng cấp nước cho 15 vòi phun D5mm

Với 15 đầu phun có đường kính cửa ra 5mm, tổng diện tích tiết diện cửa phun là:

Nếu giả định 15 vòi phun cùng làm việc với lưu lượng tổng 8m³/h, lưu lượng trung bình mỗi vòi là:

Tương đương khoảng 8,89 lít/phút cho mỗi đầu phun.

Đây là giá trị phân bổ lý thuyết, không phải lưu lượng thực tế đã được xác nhận tại đầu vòi. Lưu lượng và chiều cao tia nước thực tế còn phụ thuộc vào đặc tuyến bơm, tổn thất đường ống, van điều chỉnh, góc phun và áp suất làm việc.

5.2. Vai trò của biến tần

Biến tần 2HP trong hệ thống được sử dụng để điều chỉnh tốc độ động cơ bơm.

Khi giảm tần số vận hành, lưu lượng và cột áp bơm thường giảm theo đặc tính thủy lực của hệ thống, tạo hiệu ứng tia nước thấp xuống. Khi tăng tần số trong giới hạn cho phép, các tia nước có thể nâng cao hơn.

Việc cài đặt biến tần cần bảo đảm dòng điện, tần số, khả năng làm mát và các giới hạn vận hành của động cơ bơm chìm.

6. Hệ thống đèn LED âm nước DMX512

Để tạo hiệu ứng chiếu sáng vào ban đêm, Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21 được trang bị 4 đèn LED âm nước inox 304.

Các đèn được bố trí để chiếu sáng lên những tia nước hình quạt, giúp hiệu ứng đuôi chim công nổi bật vào ban đêm.

Hệ thống DMX512 cho phép thiết lập chương trình thay đổi màu sắc, phối hợp với biến tần và bộ điều khiển nhạc nước.

Lưu ý: Danh sách vật tư hiện tại chưa thể hiện riêng bộ nguồn 24VDC và thiết bị điều khiển DMX512. Khi hoàn thiện hệ thống cần kiểm tra, bổ sung hoặc xác nhận các thiết bị này đã được tích hợp trong hạng mục khác.

7. Danh sách vật tư đầy đủ Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21

Dưới đây là bảng danh sách 21 hạng mục vật tư theo cấu hình thiết kế DC21 của Hải Đăng. Bảng được trình bày để phục vụ tham khảo kỹ thuật, lập hồ sơ thiết kế, kiểm tra thiết bị và bảo trì hệ thống, không bao gồm đơn giá.

Nguồn: Bảng danh sách vật tư DC21 do Hải Đăng cung cấp. Số lượng và quy cách được giữ theo hồ sơ, không bao gồm đơn giá và thành tiền.

8. Thiết kế tấm inox 304 cho hệ thống phun nước âm sàn

Tấm inox 304 là bộ phận quan trọng trong kết cấu lắp đặt Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21.

Kích thước gia công:

• Chiều dài: 1800mm.

• Chiều rộng: 500mm.

• Chiều dày: 5mm.

• Vật liệu: Inox 304.

Tấm inox được gia công các vị trí lắp đầu phun, rãnh thoát và thu nước, vị trí lắp đèn LED âm nước cùng những lỗ bắt vít liên kết.

Đối với hệ thống phun nước âm sàn, cần đặc biệt quan tâm đến khả năng thoát nước, độ cứng tấm, khả năng chịu tải và kết cấu đỡ bên dưới.

Nếu tấm inox được sử dụng tại khu vực có người đi bộ, kết cấu phải được kiểm tra tải trọng thực tế và xử lý chống trượt phù hợp. Chiều dày 5mm không tự động bảo đảm khả năng chịu tải cho mọi khoảng vượt và điều kiện lắp đặt.

9. Ứng dụng thực tế của Bộ Vòi Phun Nước Hình Đuôi Chim Công

Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21 có thể được ứng dụng trong nhiều loại công trình cảnh quan và giải trí.

9.1. Đài phun nước âm sàn quảng trường

Các đầu phun được bố trí trên tấm inox tại khu vực thiết kế âm sàn. Khi hệ thống hoạt động, những tia nước tạo thành hình đuôi chim công; khi ngừng phun, khu vực có thể trở lại trạng thái mặt sàn theo thiết kế.

9.2. Công viên và khu vui chơi nước

Hiệu ứng phun hình quạt kết hợp ánh sáng đổi màu giúp tạo điểm nhấn cho các khu vui chơi, công viên và không gian công cộng.

Đối với khu vực có trẻ em tiếp cận, cần thiết kế thêm các yêu cầu về an toàn điện, chống trượt, kiểm soát áp lực và vận hành phù hợp.

9.3. Hệ thống nhạc nước nghệ thuật

DC21 có thể tích hợp cùng nhiều cụm vòi phun khác trong một hệ thống nhạc nước.

Thông qua biến tần và bộ điều khiển ánh sáng, các hiệu ứng phun cao thấp và đổi màu có thể được lập trình đồng bộ theo từng phân đoạn âm nhạc.

9.4. Hồ cảnh quan và sân vườn

Ngoài lắp đặt âm sàn, cụm phun có thể được thiết kế lại kết cấu gá đỡ để sử dụng tại hồ nước cảnh quan, sân vườn, khu nghỉ dưỡng hoặc các công trình trang trí kiến trúc.

10. So sánh bộ phun đuôi chim công DC21 và DC34

Hải Đăng phát triển nhiều cấu hình bộ phun hình đuôi chim công nhằm đáp ứng những yêu cầu khác nhau về kích thước đầu phun, lưu lượng, chiều cao và quy mô công trình.

Với cùng số lượng 15 đầu phun, tổng tiết diện cửa ra của cấu hình D12 lớn gấp khoảng 5,76 lần cấu hình D5.

Tuy nhiên, điều này không đồng nghĩa lưu lượng thực tế luôn lớn hơn đúng 5,76 lần, bởi lưu lượng còn phụ thuộc vào áp suất, hệ số lưu lượng và đặc tính thủy lực của từng đầu phun.

Việc lựa chọn DC21 hay DC34 cần căn cứ vào quy mô công trình, chiều cao tia nước yêu cầu, khả năng cấp nước và thiết kế đường ống.

11. Những lưu ý khi lắp đặt và vận hành

Để Bộ Vòi Phun Nước Hình Đuôi Chim Công vận hành ổn định, kỹ thuật viên cần kiểm tra các yếu tố sau:

Về hệ thống thủy lực: Đường ống DN50, các van DN15 và đầu phun phải được lắp đặt kín, chắc chắn. Cần kiểm tra tổn thất áp lực và cân bằng lưu lượng giữa các nhánh phun.

Về căn chỉnh tia nước: Từng khớp cầu cần được điều chỉnh để đạt hình dạng quạt nước mong muốn. Việc cân chỉnh nên thực hiện trong điều kiện áp lực vận hành ổn định.

Về bơm và biến tần: Cần cài đặt thông số động cơ theo nhãn máy, kiểm tra chiều quay, dòng điện và giới hạn tần số. Không vận hành bơm chìm ngoài điều kiện làm mát do nhà sản xuất quy định.

Về hệ thống điện: Thiết bị đóng cắt, nối đất, bảo vệ rò điện và tủ điều khiển cần được thiết kế theo điều kiện môi trường ẩm ướt và tiêu chuẩn điện áp dụng.

Về đèn LED âm nước: Phải sử dụng nguồn 24V tương thích, kết nối DMX512 đúng kỹ thuật và thực hiện chống thấm các mối nối theo yêu cầu lắp đặt dưới nước.

Về bảo trì: Định kỳ vệ sinh lưới lọc rác, đầu phun D5mm, kiểm tra van, khớp cầu, dây cáp, đèn LED và tình trạng vận hành của bơm.

12. Câu hỏi thường gặp về Bộ Vòi Phun Nước Hình Đuôi Chim Công

Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21 có bao nhiêu tia?

DC21 sử dụng 15 đầu phun tia đơn inox 304, model HDN-S-21-5, cửa ra D5mm và ren kết nối DN15. Các vòi được điều chỉnh hướng để tạo hình đuôi chim công.

Bộ phun DC21 sử dụng bơm công suất bao nhiêu?

Theo cấu hình vật tư, hệ thống sử dụng bơm chìm SONGDAN 1HP, tương đương 0,75kW, model SDSP4-8-20-5. Điểm làm việc tham chiếu trong bảng là 8m³/h tại cột áp 20m.

Bộ phun DC21 có thể thay đổi chiều cao tia nước không?

Có. Biến tần điều khiển tốc độ bơm cho phép thay đổi lưu lượng và áp lực, từ đó tạo hiệu ứng tia nước nâng lên hoặc hạ xuống trong phạm vi làm việc cho phép của hệ thống.

Bộ phun DC21 có thể kết hợp nhạc nước không?

Có. Hệ thống có thể được tích hợp vào bộ điều khiển nhạc nước để phối hợp biến tần và đèn LED DMX512 theo chương trình âm nhạc. Cần bổ sung thiết bị điều khiển phù hợp nếu cấu hình hiện tại chưa bao gồm.

Bộ phun DC21 có phù hợp lắp đặt âm sàn không?

Có. Cấu hình sử dụng tấm inox 304 kích thước 1800 × 500 × 5mm, có các vị trí gia công lỗ vòi phun, lỗ đèn và rãnh thu nước. Kết cấu chịu lực, thoát nước và an toàn điện cần được tính toán theo công trình thực tế.

13. Hải Đăng – Thiết kế và tích hợp hệ thống phun nước nghệ thuật

Bộ Vòi Phun Nước Hình Đuôi Chim Công DC21 là một trong những cấu hình thiết bị phun nước nghệ thuật được Hải Đăng phát triển để phục vụ các công trình đài phun nước và nhạc nước.

Với kinh nghiệm trong lĩnh vực thiết kế, cung cấp thiết bị và thi công hệ thống đài phun nước, Hải Đăng có thể tư vấn lựa chọn đầu phun, bơm chìm, biến tần, hệ thống chiếu sáng và kết cấu lắp đặt theo yêu cầu từng dự án.

Các cấu hình có thể được điều chỉnh theo kích thước công trình, số lượng vòi, chiều cao tia nước và phương án điều khiển.
