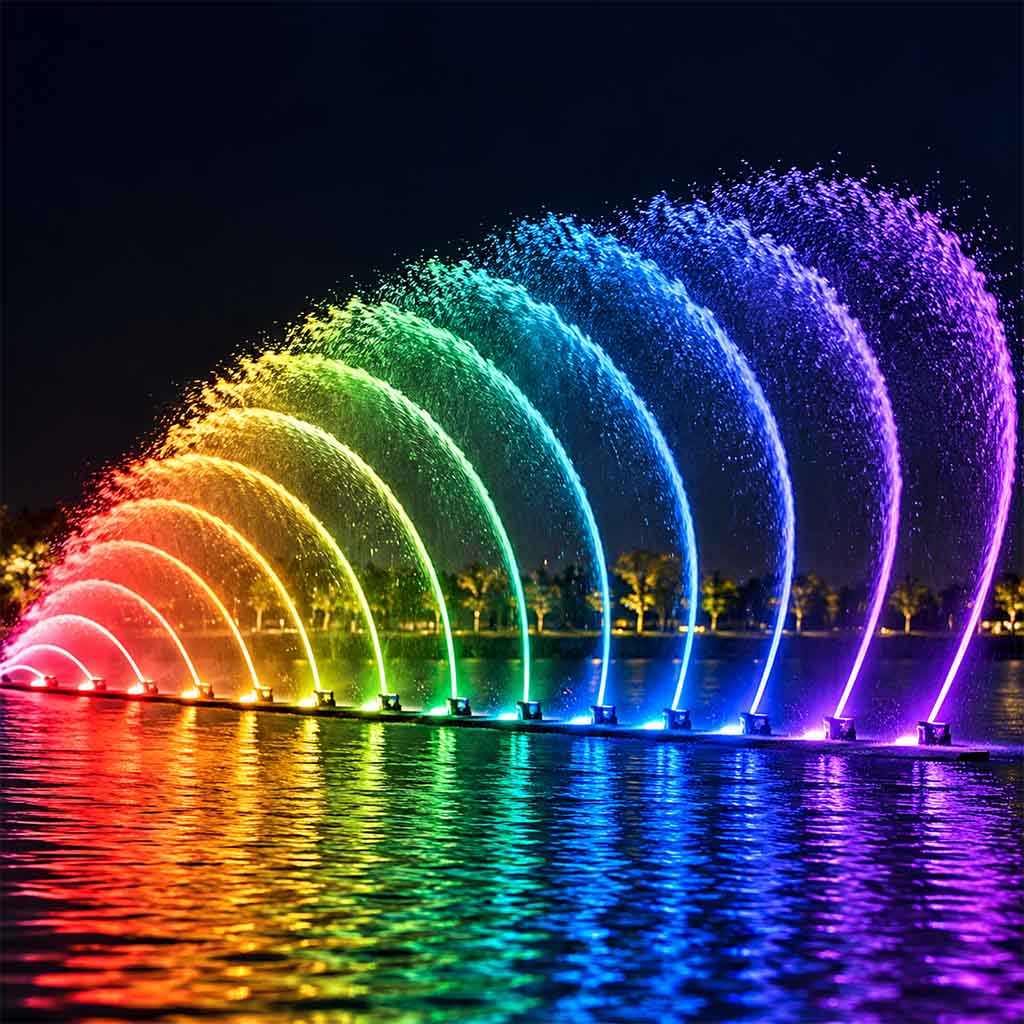

Bộ Phun Múa Vẫy Kỹ Thuật Số 1D xếp hàng ngang
Khoảng giá: từ 97.900.000 ₫ đến 124.500.000 ₫
🔴 Giá đã bao gồm thuế VAT 10 %
🔵 Giá công bố chưa áp dụng chiết khấu. Liên hệ để nhận giá ưu đãi.
🔴 Nhãn hiệu: Hải Đăng
🔴 Xuất xứ: Việt Nam
Bộ Phun Múa Vẫy Kỹ Thuật Số 1D Inox 304 DMX512 là hệ thống phun nước nghệ thuật hiện đại, sử dụng công nghệ điều khiển chuyển động một trục, tạo hiệu ứng sóng nước múa vẫy mềm mại, đồng bộ với âm nhạc và ánh sáng LED đổi màu.
Thông số kỹ thuật nổi bật:
- Đầu phun: HDN-SJF-60, inox 304, kết nối DN50.
- Bộ điều khiển 1D: Inox 304, tích hợp driver, giao thức DMX512.
- Máy bơm: SONGDAN 3HP – 2,2kW, 380V, 3 pha.
- Biến tần: 5HP, 380VAC.
- Đèn LED âm nước: 4 đèn × 36W, 24V, IP68, DMX512.
- Tấm lắp đặt: Inox 304, kích thước 1000 × 500 × 3mm.
- Hiệu ứng: Múa vẫy một trục; khi kết hợp nhiều bộ tạo sóng đuổi, sóng đồng bộ và giao tia nghệ thuật.
- Ứng dụng: Nhạc nước quảng trường, công viên, khu đô thị, khu du lịch và hồ cảnh quan.
HẢI ĐĂNG – Chuyên thiết kế, cung cấp thiết bị và thi công hệ thống nhạc nước nghệ thuật.
Bộ Phun Múa Vẫy Kỹ Thuật Số 1D Inox 304 DMX512 – Giải Pháp Nhạc Nước Chuyển Động Nghệ Thuật
Trong các công trình nhạc nước hiện đại, chuyển động của tia nước đóng vai trò quan trọng trong việc tạo nên những màn trình diễn sống động. Thay vì chỉ phun nước cố định hoặc thay đổi chiều cao bằng máy bơm, công nghệ điều khiển chuyển động một trục cho phép tia nước thay đổi hướng phun theo chương trình được lập trình trước.
Bộ Phun Múa Vẫy Kỹ Thuật Số 1D là giải pháp thiết bị nhạc nước nghệ thuật sử dụng cơ cấu chuyển động một trục, kết hợp đầu phun inox 304, bộ điều khiển DMX512, máy bơm chìm và hệ thống đèn LED âm nước đổi màu.
Sản phẩm do HẢI ĐĂNG cung cấp giải pháp kỹ thuật, thiết kế và tích hợp hệ thống, phù hợp với các công trình nhạc nước quảng trường, công viên, khu du lịch, hồ cảnh quan và các sân khấu biểu diễn nghệ thuật.
VIDEO MỘT SỐ HIỆU ỨNG PHUN CỦA VÒI PHUN 1D XẾP HÀNG NGANG
VIDEO CÔNG TRÌNH THỰC TẾ SỬ DỤNG VÒI PHUN 1D XẾP HÀNG NGANG
1. Bộ Phun Múa Vẫy Kỹ Thuật Số 1D là gì?
Bộ Phun Múa Vẫy Kỹ Thuật Số 1D (1D Digital Swinging Water Fountain System) là hệ thống phun nước nghệ thuật có khả năng điều khiển hướng chuyển động của tia nước theo một trục.
Khác với vòi phun cố định, đầu phun 1D được kết hợp với cơ cấu truyền động cho phép tia nước thay đổi góc phun theo tín hiệu điều khiển.
Khi nhiều bộ phun được bố trí thành hàng và vận hành theo chương trình đồng bộ, hệ thống có thể tạo ra những hiệu ứng như:
Sóng nước chuyển động liên tiếp.
Các dải nước múa vẫy đồng bộ.
Sóng nước đuổi nhau theo nhịp điệu.
Các tia nước giao nhau tạo hình vòng cung.
Hiệu ứng chuyển động kết hợp ánh sáng LED nhiều màu.
Trình diễn nhạc nước theo chương trình âm nhạc.
Về bản chất, 1D (One-Dimensional Movement) thể hiện chuyển động theo một trục cơ khí. Đây là đặc điểm phân biệt với các hệ thống phun chuyển động 2D có khả năng điều chỉnh hướng phun theo hai trục.
2. Thông số kỹ thuật Bộ Phun Múa Vẫy Kỹ Thuật Số 1D
Bảng dưới đây thể hiện cấu hình thiết bị theo danh sách vật tư của Hải Đăng.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Bộ Phun Múa Vẫy Kỹ Thuật Số 1D Inox 304 DMX512 |
| Tên tiếng Anh | 1D Digital Swinging Water Fountain System |
| Thương hiệu | HẢI ĐĂNG |
| Kiểu phun | Chuyển động múa vẫy một trục |
| Số đầu phun | 1 đầu phun/bộ |
| Model đầu phun | HDN-SJF-60 |
| Vật liệu đầu phun | Inox 304 |
| Kết nối đầu phun | DN50, ren ngoài D60 |
| Bộ điều khiển 1D | Inox 304, đường nước vào/ra D60 |
| Giao thức điều khiển | DMX512 |
| Máy bơm | SONGDAN SDSP6-60-8-1 |
| Công suất động cơ bơm | 3HP – 2,2kW |
| Điện áp động cơ | 380VAC, 3 pha |
| Biến tần điều khiển bơm | 5HP, 380VAC |
| Đèn LED âm nước | 4 đèn × 36W |
| Điện áp đèn LED | 24V |
| Điều khiển đèn | DMX512 |
| Cấp bảo vệ đèn | IP68 |
| Tấm lắp đặt | Inox 304 |
| Kích thước tấm | 1000 × 500 × 3mm |
| Số lỗ lắp đèn | 4 lỗ |
| Ứng dụng | Nhạc nước nghệ thuật, hồ cảnh quan, quảng trường |
Lưu ý: Chiều cao phun, góc chuyển động, tốc độ múa vẫy và số lượng bộ phun phối hợp phụ thuộc vào thiết kế thủy lực, cơ cấu điều khiển và yêu cầu từng công trình.
3. Cấu tạo của Bộ Phun Múa Vẫy Kỹ Thuật Số 1D
3.1. Đầu phun tia nước HDN-SJF-60
Đầu phun HDN-SJF-60 được chế tạo bằng inox 304, sử dụng để tạo tia nước phục vụ hiệu ứng múa vẫy.
Thông số chính:
Model: HDN-SJF-60.
Vật liệu: Toàn thân inox 304.
Kích thước kết nối: DN50.
Ren ngoài: D60mm.
Số lượng: 1 cái.
Đầu phun được lắp kết hợp với bộ điều khiển chuyển động 1D. Khi cơ cấu truyền động thay đổi góc, hướng tia nước cũng thay đổi tương ứng, tạo nên hiệu ứng chuyển động mềm mại.
3.2. Bộ điều khiển chuyển động 1D DMX512
Đây là thành phần quan trọng quyết định khả năng tạo hình và chuyển động của Bộ Phun Múa Vẫy Kỹ Thuật Số 1D.
Thông số theo cấu hình:
Vật liệu: Inox 304.
Đường nước vào: D60.
Đường nước ra: D60.
Tích hợp driver điều khiển.
Giao thức điều khiển: DMX512.
Số lượng: 1 bộ.
Bộ điều khiển nhận tín hiệu từ hệ thống điều khiển trung tâm để vận hành cơ cấu chuyển động theo chương trình.
Nhờ khả năng điều khiển kỹ thuật số, nhiều bộ phun có thể được phối hợp để tạo chuyển động đồng bộ hoặc chuyển động lệch pha.
Để đạt độ chính xác, cần thiết lập và kiểm tra giới hạn góc, tốc độ chuyển động, vị trí tham chiếu và chế độ vận hành an toàn theo tài liệu của bộ điều khiển thực tế.
3.3. Máy bơm chìm SONGDAN 3HP
Hệ thống sử dụng máy bơm chìm SONGDAN với cấu hình:
| Thông số | Giá trị |
|---|---|
| Model đầu bơm | SDSP6-60-8-1 |
| Lưu lượng tham chiếu | 60 m³/h tại H = 8m |
| Lưu lượng lớn nhất theo bảng | 80 m³/h |
| Cột áp lớn nhất theo bảng | 14m |
| Động cơ | SDSM4-YT-2K2 |
| Công suất | 2,2kW – 3HP |
| Điện áp | 380VAC, 3 pha |
| Tốc độ | Khoảng 2850 vòng/phút |
| Vật liệu thân bơm | Inox 304 |
Máy bơm có nhiệm vụ cung cấp nước liên tục cho đầu phun thông qua hệ thống đường ống và cơ cấu chuyển động.
Lưu ý kỹ thuật: Các thông số lưu lượng và cột áp trên là dữ liệu tham chiếu trong bảng vật tư, không phải các giá trị đạt đồng thời. Điểm vận hành thực tế cần xác định theo đường đặc tuyến bơm, tổn thất đường ống và yêu cầu áp lực của đầu phun.
3.4. Biến tần điều khiển máy bơm 5HP
Bộ phun sử dụng biến tần công suất 5HP, điện áp 380VAC.
Biến tần có nhiệm vụ điều chỉnh tốc độ động cơ bơm trong phạm vi cho phép, từ đó hỗ trợ thay đổi lưu lượng và áp suất nước.
Khi kết hợp điều khiển chuyển động 1D và điều chỉnh tốc độ bơm, hệ thống có thể phát triển các chương trình biểu diễn đa dạng hơn.
Việc cài đặt biến tần cần tuân theo dòng điện định mức động cơ, đặc tuyến bơm và giới hạn vận hành cho phép.
3.5. Hệ thống đèn LED âm nước DMX512
Mỗi Bộ Phun Múa Vẫy Kỹ Thuật Số 1D được trang bị 4 đèn LED âm nước.
Thông số:
Số lượng: 4 cái.
Công suất: 36W/đèn.
Tổng công suất danh định: 144W.
Điện áp: 24V.
Cấp bảo vệ: IP68.
Vật liệu: Inox 304.
Điều khiển đổi màu: DMX512.
Đèn LED được bố trí trên tấm inox nhằm chiếu sáng khu vực tia nước, tạo hiệu ứng màu sắc trong quá trình trình diễn.
Khi kết hợp nhiều bộ phun, hệ thống đèn có thể được lập trình để tạo các hiệu ứng chuyển màu, chạy đuổi hoặc đồng bộ theo chương trình âm nhạc.
4. Danh sách vật tư đầy đủ của Bộ Phun Múa Vẫy Kỹ Thuật Số 1D
Dưới đây là danh sách 23 hạng mục vật tư và thiết bị theo cấu hình của Hải Đăng, không bao gồm đơn giá.
| STT | Tên thiết bị, vật tư | Quy cách / Model | ĐVT | SL |
|---|---|---|---|---|
| 1 | Đầu phun tia nước đơn cố định, toàn thân inox 304 | HDN-SJF-60, DN50, ren ngoài D60 | Cái | 1 |
| 2 | Bộ điều khiển chuyển động 1D, inox 304, đường nước vào/ra D60, tích hợp driver, điều khiển DMX512 | Inox 304 | Cái | 1 |
| 3 | Bộ nguồn âm nước 220VAC, công suất 150W | 24V | Bộ | 1 |
| 4 | Dây cáp điện CXV | 2 × 1,5mm² | m | 100 |
| 5 | MCB bảo vệ 2P, khả năng cắt 4,5kA | 25A | Cái | 1 |
| 6 | Bơm chìm âm nước inox 304 IP68, đầu bơm SDSP6-60-8-1, động cơ SDSM4-YT-2K2, 3HP, 380VAC | 3HP | Cái | 1 |
| 7 | Đầu ren inox 304 | DN80 | Cái | 1 |
| 8 | Đầu ren inox 304 | DN50 | Cái | 3 |
| 9 | Rắc co inox 304 | DN50 | Cái | 2 |
| 10 | Co hàn inox 304 SCH10 | DN50 | Cái | 1 |
| 11 | Bầu hàn đồng tâm inox SCH10 | DN80/50 | Cái | 1 |
| 12 | Khung lưới ngăn rác cho bơm 3HP, gồm gối đỡ, gông lắp bơm, lưới lọc rác, tấm bịt hai đầu lồng bơm và tắc kê | Inox 304 | Cái | 1 |
| 13 | Dây cáp điện CXV | 4 × 2,5mm² | m | 100 |
| 14 | MCB bảo vệ 3P, khả năng cắt 4,5kA | 16A | Cái | 1 |
| 15 | Biến tần điều khiển bơm 380VAC | 5HP | Cái | 1 |
| 16 | Hệ thống đường ống, khung đỡ và giá lắp đặt | Inox 304 | M² | 1 |
| 17 | Đèn LED âm nước dạng chân đế, inox 304, IP68, 24V, 36W, DMX512 | 36W | Cái | 4 |
| 18 | Bộ nguồn âm nước 220VAC sang 24V cấp cho đèn | 24V | Bộ | 1 |
| 19 | Dây cáp điện CXV | 2 × 1,5mm² | m | 120 |
| 20 | Dây cáp điện CXV | 3 × 1,5mm² | m | 20 |
| 21 | Dây cáp điện CXV | 2 × 4,0mm² | m | 20 |
| 22 | Mối nối chống thấm nước cho đèn và bơm, hộp nhựa kết hợp keo chống nước | Hộp nhựa + keo chống nước | Cái | 4 |
| 23 | Tấm inox 304 gia công hoàn thiện, gồm lỗ lắp vòi phun, 4 lỗ lắp đèn, rãnh thu nước, vát mép bảo vệ và hoàn thiện bề mặt | 1000 × 500 × 3mm | Tấm | 1 |
Ghi chú: Danh sách trên là cấu hình vật tư của một bộ phun. Hạng mục tấm inox sử dụng 1 vị trí lắp vòi phun và 4 vị trí lắp đèn LED. Chiều dài cáp và khối lượng phụ kiện có thể được điều chỉnh theo bản vẽ thi công thực tế.
5. Nguyên lý hoạt động của hệ thống phun múa vẫy 1D
Nguyên lý hoạt động của Bộ Phun Múa Vẫy Kỹ Thuật Số 1D được chia thành ba phần chính.
5.1. Hệ thống cấp nước
Máy bơm chìm SONGDAN hút nước từ hồ và đẩy qua hệ thống đường ống inox 304 đến bộ điều khiển chuyển động 1D.
Nước tiếp tục đi qua đầu phun HDN-SJF-60 để tạo thành tia nước.
5.2. Hệ thống điều khiển chuyển động
Bộ điều khiển trung tâm gửi tín hiệu DMX512 đến bộ điều khiển chuyển động 1D.
Cơ cấu truyền động thay đổi hướng đầu phun theo chương trình, tạo ra chuyển động qua lại của tia nước.
Tùy khả năng của bộ điều khiển, chương trình có thể thiết lập các vị trí, tốc độ và trình tự chuyển động khác nhau.
5.3. Hệ thống chiếu sáng
Các đèn LED âm nước nhận tín hiệu điều khiển DMX512 để thay đổi màu sắc.
Khi hệ thống điều khiển chuyển động và ánh sáng được lập trình đồng bộ, hiệu ứng nước có thể kết hợp với nhịp điệu âm nhạc, tạo nên màn trình diễn nhạc nước nghệ thuật.

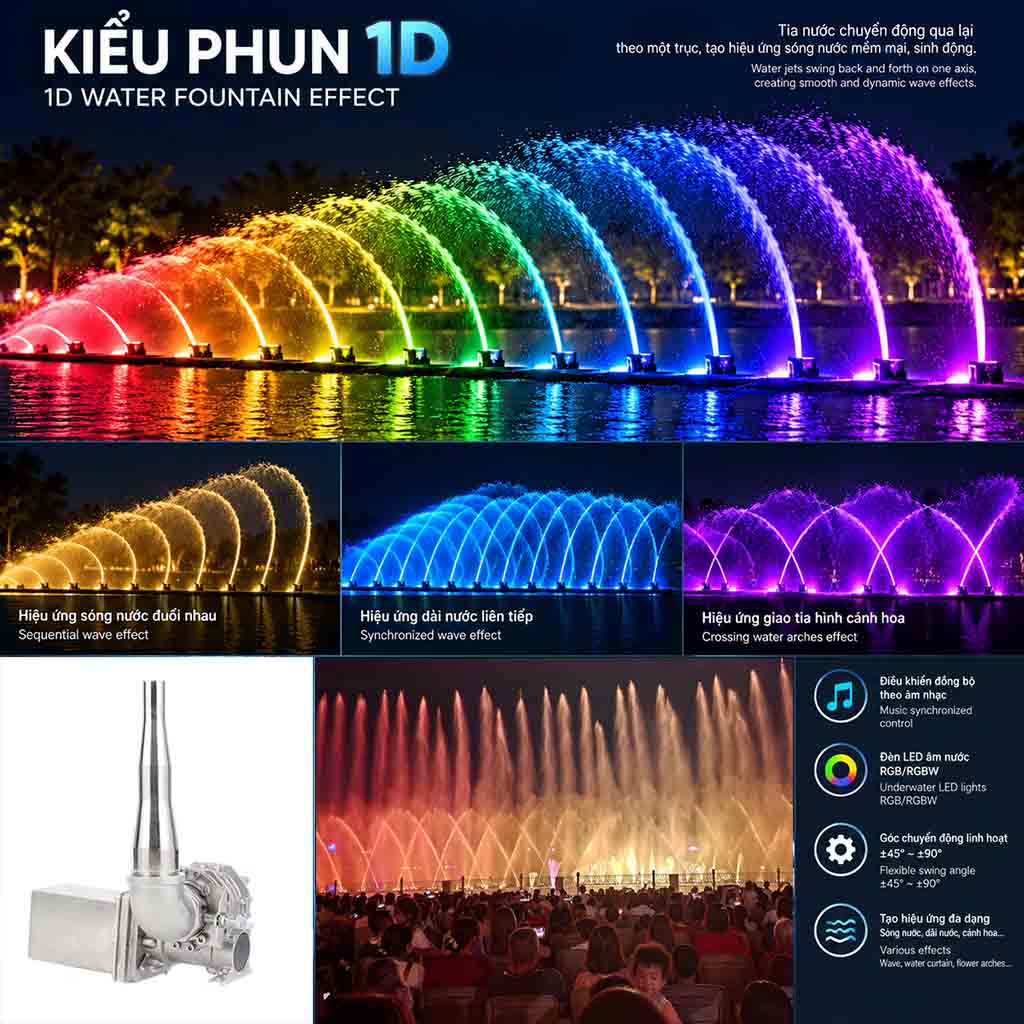

6. Những hiệu ứng có thể tạo ra từ hệ thống phun 1D
Hiệu ứng sóng nước đuổi nhau – Sequential Water Wave
Khi nhiều bộ phun 1D được lắp đặt liên tiếp, từng vòi có thể chuyển động lệch pha so với vòi bên cạnh.
Các tia nước lần lượt nghiêng theo cùng một hướng, tạo cảm giác sóng nước đang chạy dọc theo hệ thống.
Hiệu ứng này thích hợp với các chương trình nhạc nước có tiết tấu nhanh hoặc những đoạn âm nhạc chuyển động liên tục.
Hiệu ứng múa vẫy đồng bộ – Synchronized Swinging
Tất cả các bộ phun chuyển động đồng thời theo cùng một chương trình.
Khi các tia nước thay đổi hướng đồng bộ, hệ thống tạo thành những dải nước cong liên tiếp, mang lại hiệu ứng thị giác mạnh mẽ.
Hiệu ứng giao tia – Crossing Water Arches
Các nhóm vòi được lập trình chuyển động theo hướng đối xứng để tạo những tia nước giao nhau.
Hiệu ứng này có thể hình thành các vòng cung, hình cánh hoa hoặc những cấu trúc nước nghệ thuật.
Hiệu ứng múa vẫy kết hợp ánh sáng
Đèn LED âm nước DMX512 được lập trình phối hợp với chuyển động của đầu phun.
Màu sắc có thể thay đổi theo từng nhóm vòi, từng đoạn nhạc hoặc theo trình tự biểu diễn.
Lưu ý: Những hiệu ứng sóng đuổi, giao tia và dải nước liên tiếp cần phối hợp nhiều bộ phun 1D. Một bộ phun đơn chỉ tạo được chuyển động của một tia nước theo một trục.
7. Ưu điểm của Bộ Phun Múa Vẫy Kỹ Thuật Số 1D
Điều khiển chuyển động bằng tín hiệu kỹ thuật số
Hệ thống sử dụng giao thức DMX512, thuận lợi cho việc tích hợp vào các chương trình điều khiển nhạc nước nghệ thuật.
Kết cấu inox 304
Các thành phần cơ khí chính như đầu phun, bộ điều khiển, đường ống, khung đỡ và tấm lắp đặt sử dụng inox 304, phù hợp với môi trường nước cảnh quan khi được lựa chọn, gia công và bảo trì đúng kỹ thuật.
Kết hợp chuyển động và ánh sáng
Mỗi bộ phun được trang bị 4 đèn LED âm nước 36W, tạo khả năng chiếu sáng và đổi màu cho tia nước.
Thiết kế dạng mô-đun
Bộ Phun Múa Vẫy Kỹ Thuật Số 1D có thể được bố trí độc lập hoặc phối hợp nhiều bộ thành hệ thống phun nghệ thuật quy mô lớn.
Thiết kế mô-đun tạo thuận lợi cho việc xây dựng các chương trình trình diễn và mở rộng số lượng vòi phun theo yêu cầu công trình.
Khả năng phối hợp với hệ thống nhạc nước
Thông qua giải pháp điều khiển trung tâm phù hợp, hệ thống có thể tích hợp với âm thanh, ánh sáng và các hiệu ứng phun nước khác.
8. Ứng dụng của Bộ Phun Múa Vẫy Kỹ Thuật Số 1D
Sản phẩm phù hợp với nhiều loại công trình:
Nhạc nước quảng trường: Tạo các dãy sóng nước chuyển động quy mô lớn.
Công viên và khu du lịch: Hình thành điểm nhấn cảnh quan và các chương trình biểu diễn ban đêm.
Khu đô thị và trung tâm thương mại: Tạo hiệu ứng nhạc nước hiện đại tại hồ cảnh quan.
Sân khấu nghệ thuật: Phối hợp với hệ thống âm thanh, ánh sáng và trình diễn.
Công trình nhạc nước lập trình: Kết hợp với vòi phun cố định, vòi phun biến tần và các hệ thống phun chuyển động khác.
9. Những lưu ý khi thiết kế và lắp đặt hệ thống phun 1D
Để Bộ Phun Múa Vẫy Kỹ Thuật Số 1D hoạt động ổn định, cần xem xét đồng thời các yếu tố thủy lực, cơ khí và điều khiển.
Về thủy lực: Cần tính toán lưu lượng, cột áp và tổn thất đường ống tại các chế độ vận hành. Không lựa chọn máy bơm chỉ dựa vào công suất động cơ.
Về cơ khí: Cần kiểm tra độ cứng vững của khung đỡ, khả năng chịu tải của cơ cấu chuyển động, độ kín nước và độ bền các mối liên kết.
Về điện: Hệ thống sử dụng nguồn 380VAC và 24VDC cần được thiết kế bảo vệ điện phù hợp, bao gồm nối đất, bảo vệ quá dòng, chống rò điện và phân tách nguồn điều khiển.
Về DMX512: Cần xác định địa chỉ điều khiển, số kênh, sơ đồ đấu nối, phương án truyền tín hiệu và thiết bị phù hợp với hệ thống.
Về vận hành: Cần thiết lập giới hạn chuyển động và kiểm tra va chạm cơ khí, dây dẫn, ống mềm hoặc các bộ phận liên quan trong toàn bộ hành trình.
10. Câu hỏi thường gặp về Bộ Phun Múa Vẫy Kỹ Thuật Số 1D
Bộ Phun Múa Vẫy Kỹ Thuật Số 1D có bao nhiêu vòi phun?
Theo cấu hình Hải Đăng, mỗi bộ sử dụng 1 đầu phun HDN-SJF-60 kết hợp 1 bộ điều khiển chuyển động một trục.
Một bộ phun 1D sử dụng bao nhiêu đèn LED?
Mỗi bộ sử dụng 4 đèn LED âm nước inox 304, công suất 36W/đèn, điện áp 24V và điều khiển DMX512.
Hệ thống phun 1D có thể đồng bộ với âm nhạc không?
Có. Khi tích hợp với bộ điều khiển trung tâm và phần mềm lập trình phù hợp, các chuyển động của vòi phun có thể được đồng bộ với âm nhạc và hệ thống chiếu sáng.
Bộ phun 1D khác bộ phun 2D như thế nào?
Bộ phun 1D điều khiển hướng tia nước theo một trục chuyển động. Bộ phun 2D có hai trục chuyển động, cho phép điều chỉnh hướng phun theo hai phương độc lập trong giới hạn cơ khí của thiết bị.
Có thể lắp nhiều bộ phun 1D thành một dãy không?
Có. Nhiều bộ phun có thể được bố trí thành hàng và lập trình chuyển động đồng bộ hoặc lệch pha để tạo các hiệu ứng sóng nước.
Bộ phun 1D có cần biến tần không?
Trong cấu hình đang giới thiệu, máy bơm 3HP được kết hợp với biến tần 5HP. Biến tần phục vụ điều khiển động cơ bơm, còn chuyển động một trục được thực hiện bởi bộ điều khiển 1D riêng.
11. Giải pháp thiết kế và thi công nhạc nước 1D của Hải Đăng
HẢI ĐĂNG cung cấp giải pháp thiết kế, tích hợp thiết bị và thi công các hệ thống nhạc nước nghệ thuật, bao gồm hệ thống phun cố định, phun chuyển động, điều khiển DMX512 và chiếu sáng LED âm nước.
Với Bộ Phun Múa Vẫy Kỹ Thuật Số 1D, cấu hình có thể được nghiên cứu và điều chỉnh theo kích thước hồ nước, chiều cao phun, số lượng vòi, hiệu ứng trình diễn và yêu cầu điều khiển của từng dự án.
Khách hàng có thể liên hệ Hải Đăng để được tư vấn lựa chọn cấu hình, thiết kế bố trí thiết bị, tính toán thủy lực và giải pháp điều khiển phù hợp.
Website: https://haidanga.vn
Điện thoại: 0986 662 028
