Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm Inox 304 DMX512 – Hệ Thống Nhạc Nước Nghệ Thuật

Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm là hệ thống phun nước nghệ thuật sử dụng nhiều bộ phun chuyển động một trục, được bố trí đều trên chu vi vòng tròn và hướng chuyển động về tâm. Hệ thống ứng dụng công nghệ điều khiển DMX512 để tạo ra những hiệu ứng phun nước hình bông hoa, mái vòm, sóng nước và các chuyển động nghệ thuật theo âm nhạc.

Khác với hệ thống vòi phun cố định, Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm cho phép lập trình góc nghiêng của từng đầu phun, kết hợp điều chỉnh chiều cao tia nước bằng hệ thống cấp nước và biến tần phù hợp.

Sản phẩm sử dụng các thiết bị cơ khí chính bằng inox 304, đầu phun HDN-SJF-60, bộ điều khiển chuyển động 1D DMX512, máy bơm chìm SONGDAN và đèn LED âm nước 24V DMX512.

Đây là giải pháp thích hợp cho các công trình nhạc nước quảng trường, công viên, khu đô thị, hồ cảnh quan, khu du lịch và các sân khấu biểu diễn nghệ thuật.

1. Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm là gì?

Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm (1D Digital Swinging Water Fountain – Circular Inward Arrangement) là tổ hợp nhiều bộ phun nước chuyển động kỹ thuật số 1D, được lắp đặt theo hình tròn và có hướng chuyển động nghiêng vào tâm.

Mỗi bộ phun gồm một đầu phun nước inox 304 kết hợp cơ cấu truyền động một trục. Khi nhận tín hiệu điều khiển DMX512, đầu phun thay đổi góc nghiêng theo chương trình đã lập trình.

Điểm đặc biệt của kiểu bố trí này là các vòi phun không bắt buộc phải hoạt động với cùng một góc nghiêng hoặc cùng một chiều cao. Tùy cấu hình điều khiển và thủy lực, các vòi có thể hoạt động theo những góc và độ cao khác nhau để tạo hình nước đa dạng.

Khi nhiều tia nước được phối hợp đồng thời, hệ thống có thể tạo thành một cấu trúc nước hình bông hoa lớn, mở rộng từ tâm ra ngoài hoặc thu hẹp dần về tâm.

2. Thông số kỹ thuật Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

Bảng thông số dưới đây thể hiện cấu hình cơ sở cho một bộ phun 1D. Số lượng bộ phun được xác định theo đường kính vòng tròn và yêu cầu biểu diễn của từng công trình.

Lưu ý: Góc nghiêng tối đa, chiều cao phun, tốc độ chuyển động và số lượng bộ phun phải được xác định theo yêu cầu công trình và giới hạn kỹ thuật của thiết bị.

3. Cấu tạo của Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

3.1. Đầu phun nước HDN-SJF-60 inox 304

Đầu phun HDN-SJF-60 được chế tạo bằng inox 304, có kết nối DN50 và ren ngoài D60.

Đây là bộ phận tạo tia nước chính, được lắp trên cơ cấu điều khiển chuyển động 1D.

Khi đầu phun thay đổi góc nghiêng, tia nước chuyển động tương ứng và tạo thành các đường cong khác nhau trong không gian.

Trong Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm, các đầu phun được định hướng để mặt phẳng chuyển động đi qua hoặc hướng về tâm vòng tròn.

3.2. Bộ điều khiển chuyển động 1D DMX512

Bộ điều khiển chuyển động sử dụng kết cấu inox 304, đường nước vào và ra D60, tích hợp driver điều khiển.

Hệ thống nhận tín hiệu DMX512 để thay đổi vị trí góc của đầu phun theo chương trình.

Khi mỗi bộ điều khiển được phân bổ địa chỉ điều khiển phù hợp, có thể tạo các chuyển động độc lập hoặc phối hợp theo nhóm.

Các chương trình chuyển động bao gồm nghiêng đồng thời, nghiêng nối tiếp, chuyển động đối xứng, tạo sóng vòng tròn và thay đổi hình dạng bông hoa nước.

3.3. Máy bơm chìm SONGDAN 3HP

Mỗi bộ phun sử dụng cấu hình máy bơm SONGDAN:

Máy bơm cung cấp lưu lượng và áp suất cần thiết cho đầu phun.

Khi thiết kế hệ thống, cần xác định điểm làm việc thực tế dựa trên đường đặc tuyến bơm, tổn thất đường ống và yêu cầu của đầu phun. Lưu lượng lớn nhất và cột áp lớn nhất không phải hai giá trị đạt đồng thời.

3.4. Biến tần điều khiển máy bơm 5HP

Biến tần 5HP, 380VAC được sử dụng để điều chỉnh tốc độ máy bơm trong phạm vi vận hành cho phép.

Trong Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm, biến tần có vai trò hỗ trợ thay đổi áp suất và lưu lượng nước, từ đó tạo hiệu ứng cao thấp của tia phun.

Khi từng bộ phun sử dụng bơm và biến tần riêng, hệ thống có thể xây dựng chương trình điều chỉnh chiều cao độc lập theo từng bộ, trong giới hạn thủy lực và điều khiển thực tế.

3.5. Đèn LED âm nước DMX512

Mỗi bộ phun được trang bị 4 đèn LED âm nước inox 304, công suất 36W/đèn, điện áp 24V, cấp bảo vệ IP68.

Tổng công suất đèn danh định cho một bộ phun là 144W.

Các đèn được lắp trên tấm inox 304 và chiếu sáng trực tiếp lên tia nước. Thông qua DMX512, ánh sáng có thể đổi màu đồng bộ với chuyển động của hệ thống.

3.6. Tấm inox 304 lắp đặt thiết bị

Tấm inox 304 có kích thước 1000 × 500 × 3mm, được gia công hoàn thiện để lắp đặt đầu phun và đèn LED.

Kết cấu tấm gồm vị trí lắp vòi phun, 4 lỗ lắp đèn, rãnh thu nước, mép vát bảo vệ và bề mặt hoàn thiện.

Khi lắp đặt thành vòng tròn, các tấm được bố trí theo phương án kết cấu phù hợp để đảm bảo hướng chuyển động của từng vòi phun hướng về tâm.

4. Danh sách vật tư đầy đủ của Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

Dưới đây là toàn bộ 23 hạng mục thiết bị, vật tư của một bộ phun 1D, sử dụng chung cho cả phương án xếp hàng ngang và phương án vòng tròn chụm tâm.

Bảng không thể hiện đơn giá.

Ghi chú kỹ thuật: Bảng trên là cấu hình tham chiếu cho một bộ phun. Với hệ thống có N bộ phun, số lượng thiết bị chính được tính tương ứng theo N. Riêng chiều dài dây cáp, khối lượng đường ống, khung đỡ và các phụ kiện cần được bóc tách lại theo bản vẽ thực tế; không mặc định nhân toàn bộ định mức cáp cho mọi công trình.

5. Nguyên lý hoạt động của Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

Nguyên lý hoạt động được xây dựng trên sự phối hợp giữa ba hệ thống: cấp nước, điều khiển chuyển động và chiếu sáng nghệ thuật.

5.1. Nguyên lý bố trí vòng tròn

Các bộ phun 1D được bố trí đều trên chu vi của một vòng tròn, với mặt phẳng chuyển động của mỗi vòi hướng về tâm.

Nếu bố trí N bộ phun với khoảng cách góc bằng nhau, góc phân bố giữa hai bộ phun liền kề được tính:

Ví dụ tham khảo:

Đây chỉ là các phương án bố trí minh họa, không phải số lượng cố định của sản phẩm.

Với Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm, số lượng vòi thực tế cần lựa chọn theo đường kính vòng tròn, kích thước thiết bị, phạm vi chuyển động và yêu cầu thẩm mỹ.

5.2. Điều khiển góc nghiêng từng vòi

Bộ điều khiển trung tâm truyền tín hiệu DMX512 đến các bộ điều khiển chuyển động 1D.

Mỗi bộ điều khiển thay đổi vị trí góc của đầu phun theo chương trình được thiết lập.

Các vòi có thể vận hành cùng góc nghiêng, khác góc nghiêng hoặc thay đổi góc theo thứ tự.

Ví dụ, một nhóm vòi nghiêng vào tâm trong khi nhóm còn lại giữ phương thẳng đứng. Khi các nhóm chuyển động luân phiên, hình dạng tổng thể của màn nước sẽ thay đổi liên tục.

5.3. Điều chỉnh chiều cao tia nước

Chiều cao tia nước phụ thuộc vào áp suất, lưu lượng, đường kính cửa ra, góc phun và tổn thất thủy lực.

Trong cấu hình sử dụng máy bơm SONGDAN kết hợp biến tần, tốc độ động cơ có thể được điều chỉnh để thay đổi đặc tính cấp nước.

Khi mỗi bộ phun được cấp nước bằng bơm và biến tần riêng, Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm có khả năng phối hợp các tia nước với chiều cao khác nhau.

Điều này cho phép tạo hình bông hoa nhiều tầng, các lớp nước cao thấp và hiệu ứng sóng chuyển động theo chu vi.

Việc điều khiển chiều cao cần được lập trình phù hợp với đặc tuyến bơm, tốc độ đáp ứng thủy lực và giới hạn vận hành của thiết bị.

5.4. Đồng bộ ánh sáng và âm nhạc

Hệ thống LED âm nước DMX512 được lập trình kết hợp với chuyển động của vòi phun.

Màu sắc, trình tự chiếu sáng và các chuyển động nước có thể được đồng bộ theo chương trình biểu diễn.

Khi tích hợp với phần mềm nhạc nước và bộ điều khiển trung tâm phù hợp, hệ thống có thể tạo ra những màn trình diễn nghệ thuật kết hợp âm thanh, ánh sáng và chuyển động nước.

6. Các hiệu ứng nghệ thuật của Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

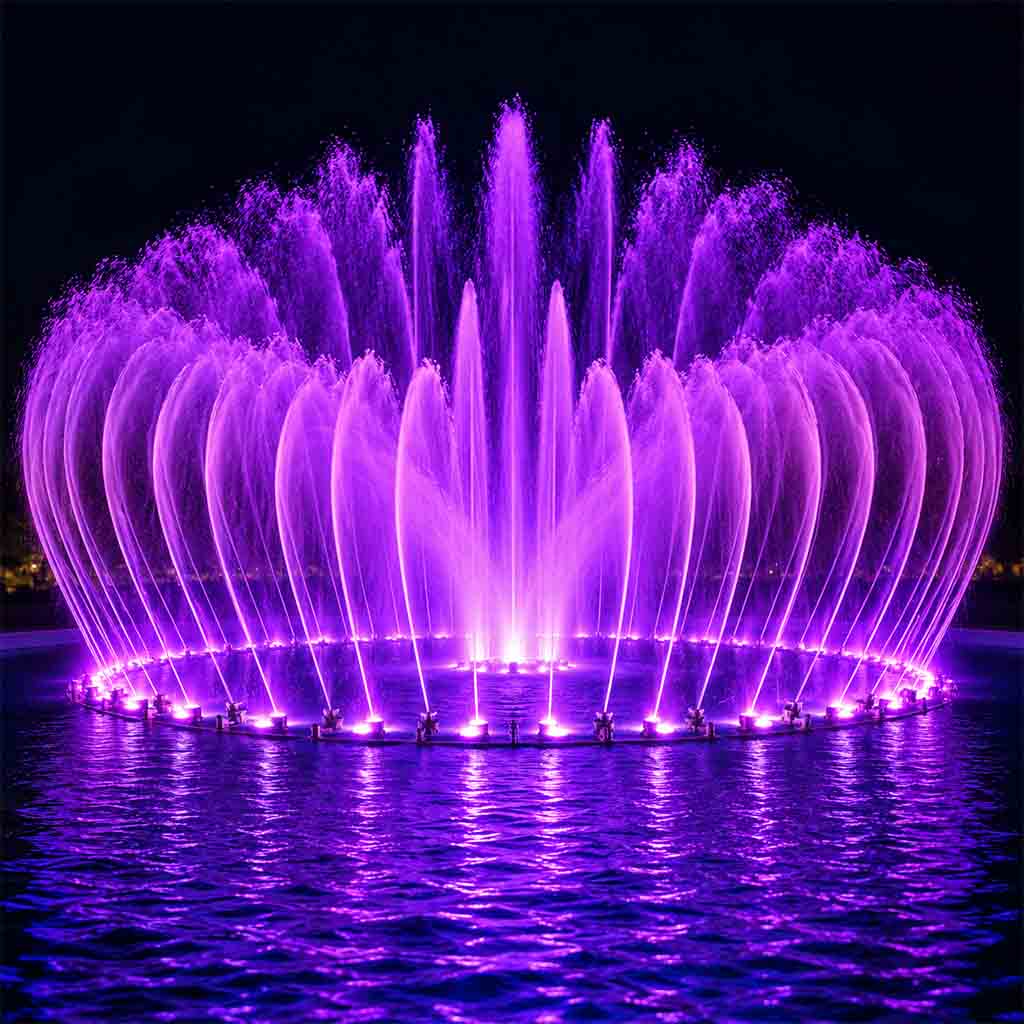

6.1. Hiệu ứng bông hoa nở – Blooming Flower Fountain

Đây là một trong những hiệu ứng đặc trưng của kiểu phun vòng tròn chụm tâm.

Các vòi được điều khiển thay đổi góc nghiêng theo chương trình, tạo cảm giác những cánh hoa nước đang mở rộng hoặc khép lại.

Khi kết hợp nhiều nhóm vòi có chiều cao khác nhau, hệ thống có thể tạo ra hình bông hoa nhiều lớp.

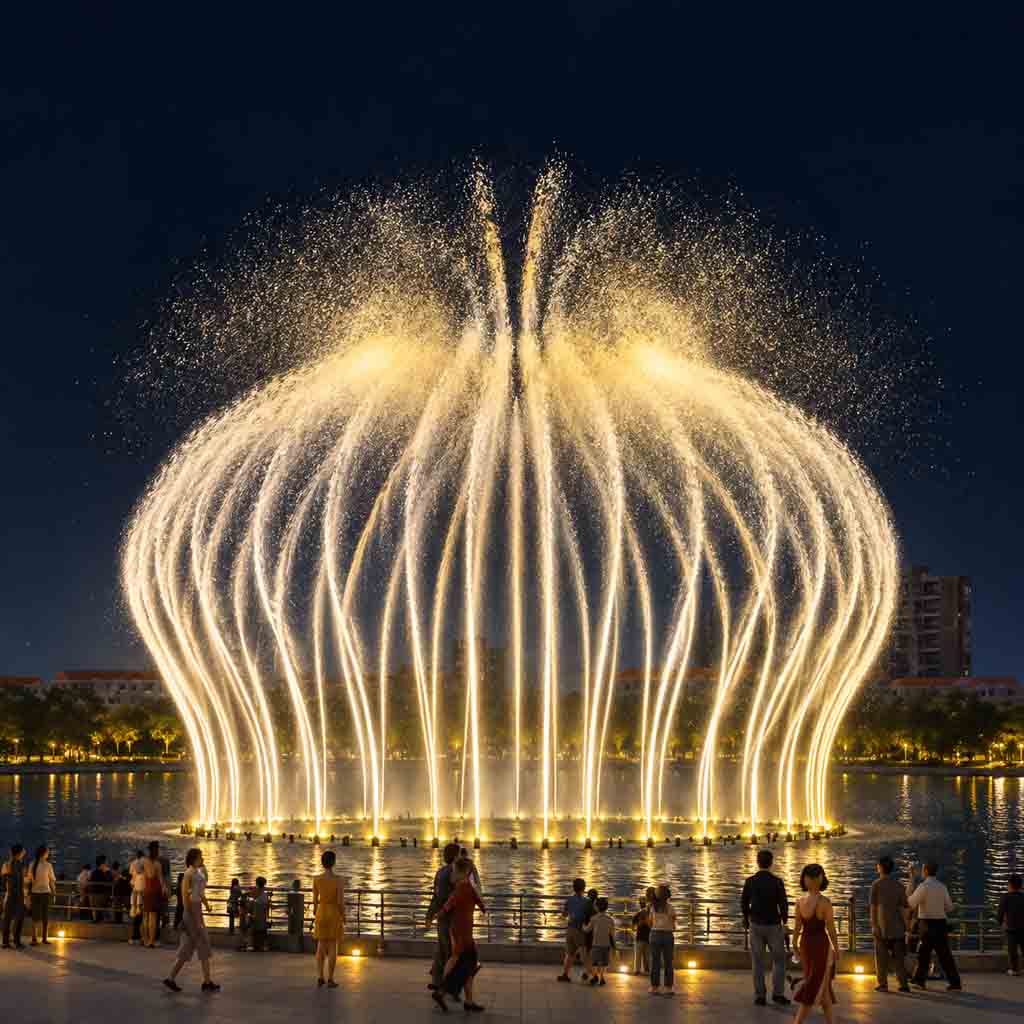

6.2. Hiệu ứng mái vòm nước – Water Dome

Các tia nước được hướng nghiêng vào tâm với góc và áp suất phù hợp, hình thành cấu trúc nước dạng mái vòm.

Khi các vòi phun phối hợp đồng đều, hệ thống có thể tạo nên một hình khối nước đối xứng.

Hiệu ứng này đặc biệt phù hợp với hồ phun nước hình tròn tại quảng trường, công viên và khu đô thị.

6.3. Hiệu ứng sóng nước vòng tròn – Circular Water Wave

Các vòi phun được lập trình chuyển động lần lượt theo chu vi vòng tròn.

Mỗi vòi bắt đầu chuyển động sau vòi liền kề một khoảng thời gian nhất định, tạo cảm giác sóng nước đang di chuyển quanh tâm.

Tùy chương trình, sóng nước có thể chạy theo chiều kim đồng hồ, ngược chiều kim đồng hồ hoặc xuất hiện đồng thời ở các nhóm đối xứng.

6.4. Hiệu ứng chụm tâm – Inward Water Convergence

Các vòi phun đồng thời nghiêng vào phía tâm vòng tròn.

Nhờ điều chỉnh góc nghiêng và chiều cao, những tia nước có thể giao nhau tại các vùng khác nhau phía trên mặt hồ.

Hiệu ứng này tạo điểm nhấn tập trung ở giữa hệ thống và có thể kết hợp với những vòi phun trung tâm khác nếu thiết kế công trình yêu cầu.

6.5. Hiệu ứng bông hoa nhiều tầng – Multi-Layer Water Flower

Trong hiệu ứng này, các vòi phun được chia thành những nhóm chuyển động có góc nghiêng và chiều cao khác nhau.

Một nhóm tạo lớp nước thấp, nhóm tiếp theo tạo lớp nước trung bình và nhóm còn lại tạo lớp nước cao.

Sự phối hợp giữa các nhóm giúp hình thành cấu trúc nước nhiều tầng giống những cánh hoa xếp chồng lên nhau.

6.6. Hiệu ứng múa vẫy theo nhạc – Musical Swinging Fountain

Toàn bộ hệ thống được lập trình chuyển động theo tiết tấu âm nhạc.

Các vòi có thể nghiêng nhanh, nghiêng chậm, chuyển động nối tiếp hoặc thay đổi chiều cao theo từng đoạn nhạc.

Khi kết hợp với đèn LED âm nước DMX512, Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm tạo ra hiệu ứng biểu diễn sinh động cả về chuyển động và màu sắc.

7. Ưu điểm của Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

Tạo hình nước đa dạng: Nhờ bố trí vòng tròn kết hợp chuyển động một trục, hệ thống có thể tạo ra nhiều hình dạng nghệ thuật khác nhau mà không cần sử dụng cơ cấu chuyển động hai trục.

Điều khiển kỹ thuật số: Giao thức DMX512 hỗ trợ lập trình vị trí và trình tự chuyển động của các bộ phun, thuận tiện cho việc phối hợp hiệu ứng.

Kết cấu inox 304: Đầu phun, bộ điều khiển chuyển động, đường ống, khung đỡ và tấm lắp đặt sử dụng inox 304, phù hợp với các hệ thống nước cảnh quan khi được thiết kế và bảo trì đúng kỹ thuật.

Điều chỉnh chiều cao: Cấu hình máy bơm kết hợp biến tần hỗ trợ thay đổi chiều cao tia nước, tăng khả năng tạo hình cho chương trình biểu diễn.

Chiếu sáng DMX512: Mỗi bộ phun được trang bị bốn đèn LED âm nước 36W, tạo khả năng phối hợp ánh sáng với chuyển động nước.

Thiết kế dạng mô-đun: Số lượng bộ phun và đường kính vòng tròn có thể lựa chọn theo quy mô công trình.

8. So sánh kiểu phun 1D vòng tròn chụm tâm và kiểu phun 1D xếp hàng ngang

Hai kiểu phun sử dụng cùng cấu hình thiết bị cơ bản nhưng khác nhau về phương án bố trí và hiệu ứng nghệ thuật.

Về cấu tạo thiết bị, hai hệ thống có thể sử dụng chung một cấu hình bộ phun 1D. Sự khác biệt chủ yếu nằm ở thiết kế mặt bằng, hướng lắp đặt và chương trình điều khiển.

Tham khảo cấu hình thiết bị gốc tại: Bộ Phun Múa Vẫy Kỹ Thuật Số 1D Inox 304 DMX512 – Hải Đăng.

9. Ứng dụng của Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

Hệ thống phù hợp với những công trình yêu cầu hiệu ứng phun nước tập trung, có tính đối xứng và khả năng trình diễn nghệ thuật.

Tại quảng trường, cụm phun có thể được bố trí làm điểm nhấn trung tâm, kết hợp âm nhạc và ánh sáng để phục vụ các chương trình biểu diễn.

Trong công viên và khu du lịch, các hiệu ứng bông hoa, mái vòm và sóng nước vòng tròn tạo nên cảnh quan sinh động, đặc biệt vào ban đêm.

Đối với khu đô thị, trung tâm thương mại và khu nghỉ dưỡng, hệ thống có thể được tích hợp trong hồ cảnh quan để tạo điểm nhấn kiến trúc.

Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm cũng phù hợp với các sân khấu nhạc nước, nơi yêu cầu chuyển động được lập trình theo chương trình biểu diễn.

10. Những lưu ý khi thiết kế và thi công hệ thống

Để hệ thống vận hành ổn định và tạo được hình dạng nước theo thiết kế, cần xem xét đồng thời các yếu tố sau:

10.1. Xác định đường kính vòng tròn

Đường kính vòng tròn ảnh hưởng trực tiếp đến khoảng cách giữa các bộ phun, góc giao tia nước và kích thước tổng thể của hiệu ứng.

Đường kính phải được lựa chọn dựa trên diện tích hồ, chiều cao phun mục tiêu và phạm vi chuyển động của vòi.

10.2. Tính toán số lượng bộ phun

Số lượng bộ phun ảnh hưởng đến mật độ tia nước và độ liền mạch của hình bông hoa.

Cần đảm bảo khoảng cách lắp đặt phù hợp với kích thước tấm inox, cơ cấu chuyển động và không gian bảo trì.

10.3. Thiết kế hệ thống thủy lực

Máy bơm phải đáp ứng được lưu lượng và cột áp tại điểm vận hành thực tế.

Khi thay đổi chiều cao tia nước bằng biến tần, cần kiểm tra giới hạn tốc độ động cơ, khả năng làm mát và điều kiện làm việc của bơm.

10.4. Lập trình chuyển động DMX512

Các bộ điều khiển 1D cần được thiết lập địa chỉ, vị trí tham chiếu và giới hạn góc chuyển động.

Chương trình điều khiển phải đảm bảo chuyển động phù hợp với thiết kế, tránh va chạm cơ khí và hạn chế các chế độ phun không mong muốn.

10.5. Bảo vệ điện và chống thấm nước

Các thiết bị điện phải được bố trí với giải pháp bảo vệ phù hợp môi trường nước, bao gồm bảo vệ quá dòng, chống rò điện, nối đất và mối nối chống thấm.

Hệ thống DMX512 cần được thiết kế đường truyền tín hiệu, địa chỉ và thiết bị kết nối đúng yêu cầu kỹ thuật.

11. Câu hỏi thường gặp về Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm

Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm có bao nhiêu vòi phun?

Số lượng vòi phun phụ thuộc vào đường kính vòng tròn, mật độ tia nước và yêu cầu biểu diễn. Mỗi bộ phun 1D sử dụng một đầu phun HDN-SJF-60. Các bộ phun được phân bố đều theo chu vi.

Mỗi vòi phun có thể điều chỉnh góc nghiêng riêng không?

Có. Khi được cấp địa chỉ và lập trình điều khiển phù hợp, mỗi bộ phun 1D có thể thay đổi góc nghiêng theo chương trình riêng hoặc phối hợp với các bộ khác.

Các vòi phun có thể tạo chiều cao khác nhau không?

Có, nếu cấu hình thủy lực cho phép điều khiển áp suất và lưu lượng độc lập theo từng bộ phun. Với phương án sử dụng bơm và biến tần riêng, có thể lập trình chiều cao khác nhau trong phạm vi vận hành cho phép.

Hệ thống có thể tạo hình bông hoa nước không?

Có. Nhờ bố trí các vòi theo vòng tròn và điều chỉnh góc nghiêng hướng về tâm, hệ thống có thể tạo hiệu ứng bông hoa mở, bông hoa khép hoặc các lớp nước nhiều tầng.

Cụm phun vòng tròn có sử dụng chung thiết bị với bộ phun 1D xếp hàng ngang không?

Có. Hai phương án sử dụng chung cấu hình bộ phun cơ bản, bao gồm đầu phun HDN-SJF-60, bộ điều khiển 1D DMX512, bơm SONGDAN, biến tần, đèn LED và phụ kiện inox 304. Điểm khác biệt là cách bố trí và lập trình chuyển động.

Mỗi bộ phun sử dụng bao nhiêu đèn LED?

Theo cấu hình Hải Đăng, mỗi bộ phun được trang bị 4 đèn LED âm nước inox 304, công suất 36W/đèn, điện áp 24V, điều khiển DMX512.

Hệ thống có thể hoạt động theo nhạc không?

Có. Khi tích hợp bộ điều khiển trung tâm và phần mềm nhạc nước phù hợp, các chuyển động vòi phun, thay đổi chiều cao và hiệu ứng ánh sáng có thể được lập trình đồng bộ với âm nhạc.

12. Giải pháp thiết kế và thi công của Hải Đăng

HẢI ĐĂNG cung cấp giải pháp thiết kế, thiết bị và thi công hệ thống nhạc nước nghệ thuật, trong đó có Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm Inox 304 DMX512.

Tùy quy mô và yêu cầu của công trình, hệ thống được thiết kế với số lượng bộ phun, đường kính vòng tròn, chiều cao tia nước và chương trình điều khiển phù hợp.

Các hạng mục kỹ thuật bao gồm lựa chọn thiết bị phun nước, tính toán thủy lực, thiết kế đường ống và kết cấu inox 304, hệ thống điều khiển DMX512, đèn LED âm nước và chương trình biểu diễn.

Với khả năng phối hợp giữa chuyển động một trục, điều chỉnh chiều cao tia nước và chiếu sáng nghệ thuật, Cụm Phun Múa Vẫy Kỹ Thuật Số 1D Vòng Tròn Chụm Tâm là giải pháp tạo hình nước phù hợp cho các công trình nhạc nước hiện đại.
