Bơm chìm inox 304 SDSP6-30-46-6

23.185.000 ₫

• Giá: Đã bao gồm thuế VAT 10%

• Giá niêm yết. Vui lòng liên hệ để nhận chiết khấu.

• Nhãn hiệu: SONGDAN

• Thông số:

Thông số	Giá trị
Model	SDSP6-30-46-6
Đường kính bơm	6 inch
Lưu lượng	30 m³/h
Cột áp	46 m
Số tầng cánh	6 tầng
Vật liệu	Inox 304
Công suất động cơ tham chiếu	5,5 kW
Ngõ ra	DN80 (D90)

Danh mục: Bơm Chìm

Mô tả
Đánh giá (0)

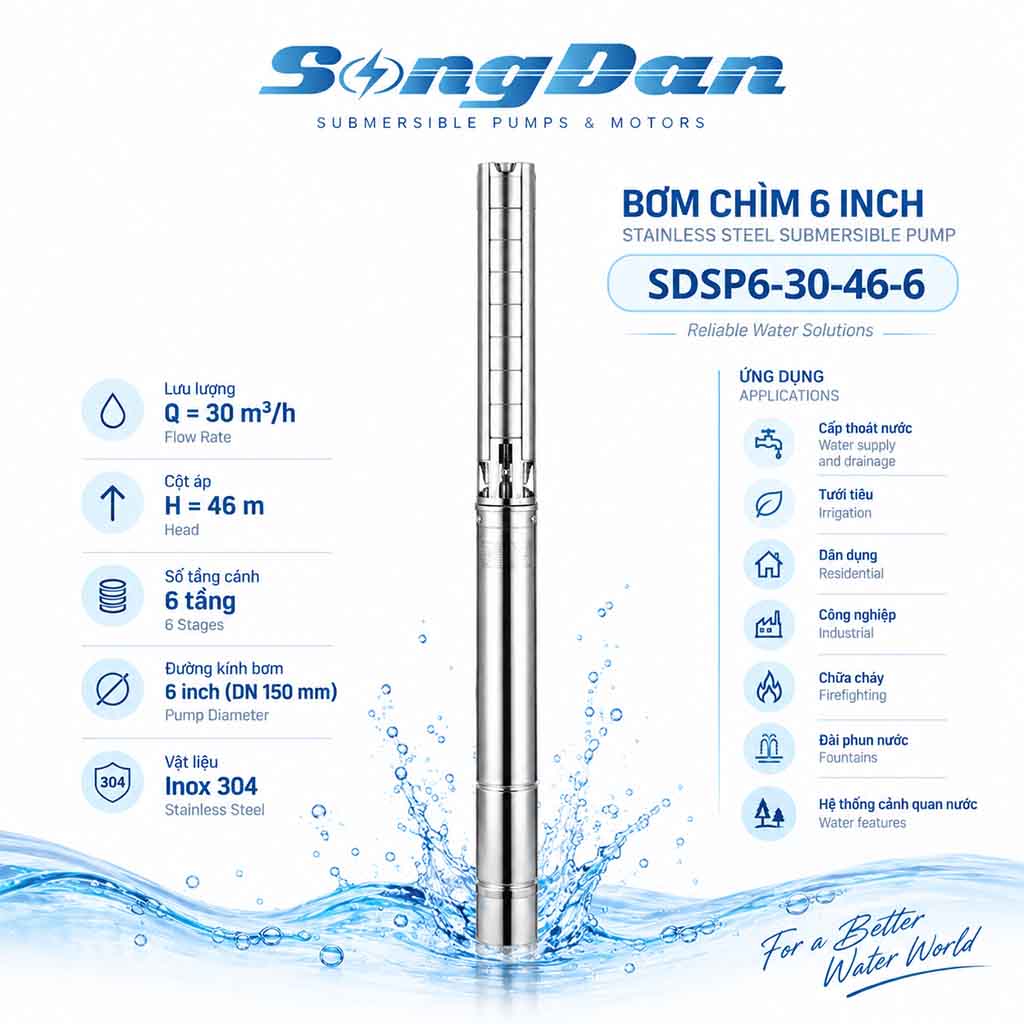

Bơm chìm inox 304 SDSP6-30-46-6

DANH MỤC

Bơm chìm inox 304 SDSP6-30-46-6 – Bơm chìm 6 inch lưu lượng 30 m³/h, cột áp 46 m

Bơm chìm inox 304 SDSP6-30-46-6 thuộc dòng bơm chìm 6 inch SONGDAN, được thiết kế cho các hệ thống cấp nước, tưới tiêu, công nghiệp, đài phun nước và hệ thống cảnh quan nước. Điểm nổi bật của dòng bơm là kết cấu bằng thép không gỉ, khả năng làm việc hoàn toàn chìm trong nước và thiết kế nhiều tầng cánh để tạo cột áp ổn định.

Theo quy ước mã sản phẩm của SONGDAN, SDSP6-30-46-6 thể hiện trực tiếp các thông số chính của đầu bơm: đường kính danh nghĩa 6 inch, lưu lượng định mức 30 m³/h, cột áp 46 m và 6 tầng cánh.

1. Thông số kỹ thuật Bơm chìm inox 304 SDSP6-30-46-6

Thông số	Giá trị
Thương hiệu	SONGDAN
Model	SDSP6-30-46-6
Loại	Bơm chìm nhiều tầng cánh
Đường kính danh nghĩa	6 inch
Lưu lượng định mức Q	30 m³/h
Cột áp định mức H	46 m
Số tầng cánh	6 tầng
Vật liệu tiêu chuẩn	Thép không gỉ AISI 304
Tốc độ tham khảo	≈ 2.850 vòng/phút
Động cơ tham chiếu theo catalogue	SDSM4-YT-5K5
Công suất động cơ tham chiếu	5,5 kW
Nguồn điện động cơ tham chiếu	3 pha 380 V
Ngõ ra	DN80 (D90)
L2	838 mm

Catalogue SONGDAN xếp SDSP6-30-46-6 trong dòng 6 INCH – 30. Khi kết hợp với động cơ SDSM4-YT-5K5 công suất 5,5 kW, bảng đặc tính ghi cột áp tương ứng tại các mức lưu lượng 0 / 6 / 12 / 18 / 24 / 30 / 36 m³/h lần lượt khoảng 69 / 68 / 64 / 59 / 53 / 46 / 33 m.

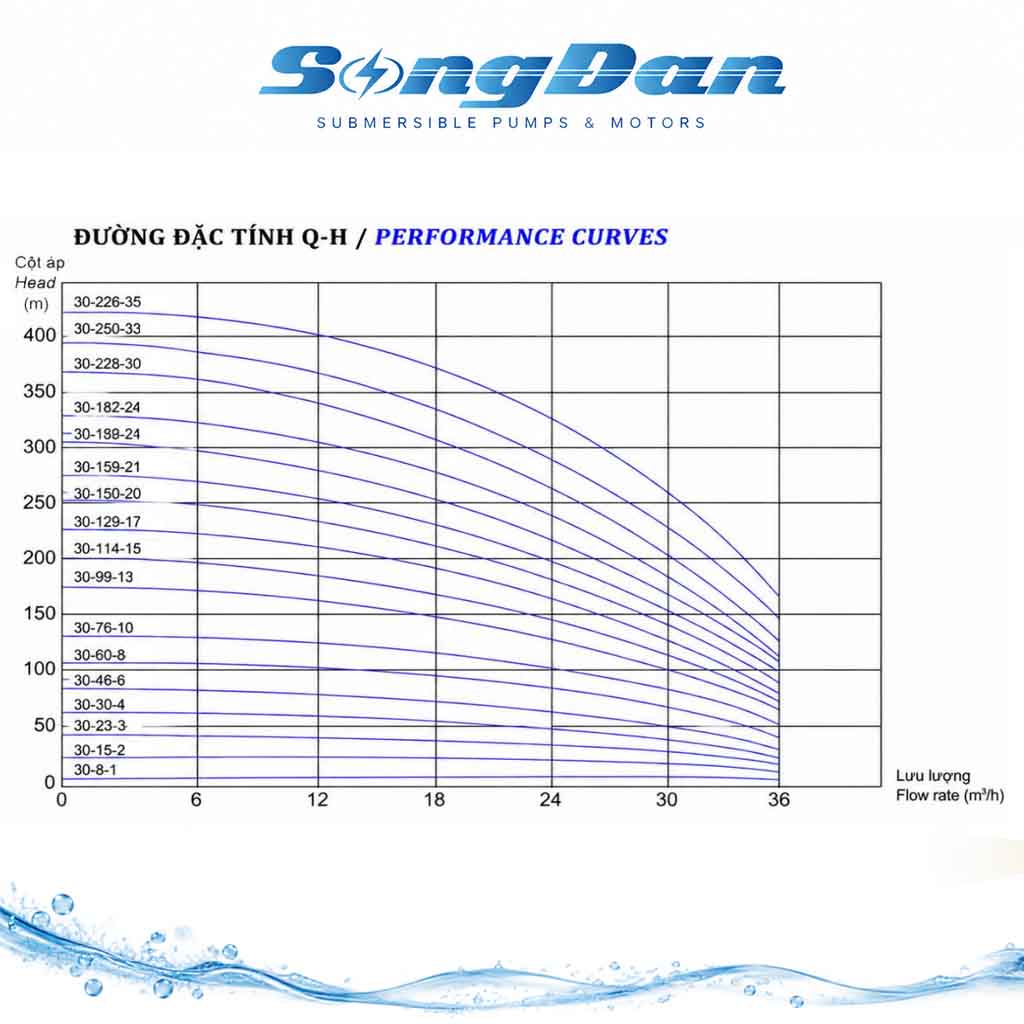

Bảng Đặc Tính Lưu Lượng – Cột Áp (Q–H) Bơm Chìm SONGDAN SDSP6-30

Lưu ý kỹ thuật: con số Q = 30 m³/h và H = 46 m trong mã SDSP6-30-46-6 là điểm thông số của model. Không nên hiểu rằng bơm luôn duy trì đồng thời 30 m³/h và 46 m trong mọi điều kiện vận hành; điểm làm việc thực tế còn phụ thuộc đường đặc tính Q-H và tổn thất của hệ thống.

Nguồn điện Power Supply	Mã bơm Pump Model	Mã số động cơ Motor Model	Công suất Motor Power (kW)	Lưu lượng Flow Rate (m³/h)	Thông số bơm / Pump Parameters Tốc độ / Speed: n ≈ 2850 rpm							Kích thước / Size
					0	6	12	18	24	30	36	L1 4″ (mm)	L1 6″ (mm)	L2 (mm)	Ngõ ra Outlet
					Cột áp / Head (m)
Điện 1 pha Single phase 220 V	SDSP6-30-8-1	SDSM4-YS-1K1	1.1		12	11	11	10	9	8	6	482		358	DN80 (D90)
Điện 1 pha Single phase 220 V	SDSP6-30-15-2	SDSM4-YS-2K2	2.2		23	22	21	20	18	15	11	592		454
Điện 3 pha Three phase 380 V	SDSP6-30-8-1	SDSM4-YT-1K1	1.1		12	11	11	10	9	8	6	452		358
	SDSP6-30-15-2	SDSM4-YT-2K2	2.2		23	22	21	20	18	15	11	548		454
	SDSP6-30-23-3	SDSM4-YT-3K	3		34	34	32	30	27	23	16	592		550
	SDSP6-30-30-4	SDSM4-YT-4K	4		46	45	42	40	36	30	22	657		646
	SDSP6-30-46-6	SDSM4-YT-5K5	5.5		69	68	64	59	53	46	33	757		838
	SDSP6-30-61-8	SDSM4-YT-7K5	7.5		92	91	85	79	71	61	44	892		1030
	SDSP6-30-76-10	SDSM6-YT-9K2	9.2		115	113	106	98	89	76	55		745	1237
	SDSP6-30-99-13	SDSM6-YT-11K	11		149	147	138	127	115	99	72		805	1525
	SDSP6-30-114-15	SDSM6-YT-13K	13		172	170	159	147	133	114	83		885	1717
	SDSP6-30-129-17	SDSM6-YT-15K	15		197	193	181	167	151	129	94		935	1909
	SDSP6-30-150-20	SDSM6-YT-18K5	18.5		231	227	212	196	177	150	110		1035	2197
	SDSP6-30-159-21	SDSM6-YT-18K5	18.5		243	238	223	206	186	159	116		1035	2293
	SDSP6-30-182-24	SDSM6-YT-22K	22		278	272	255	240	213	182	132		1110	2581
	SDSP6-30-197-26	SDSM6-YT-22K	22		301	295	276	255	231	197	143		1110	2773
	SDSP6-30-228-30	SDSM6-YT-25K	25		347	340	319	298	266	228	165		1026	3157
SDSP6-30-250-33	SDSM6-YT-30K	30	382	374	351	323	293	250	182		1096	3445
	SDSP6-30-265-35	SDSM6-YT-30K	30		405	397	372	343	311	265	193		1096	3637	DN80 (D90)

Mã động cơ có chữ “E” ở cuối là loại bọc kín (Encapsulated), không có là loại nạp dầu (Oil-Filled).

Motor models ending with “-E” are Encapsulated type, those without are Oil-Filled.

2. Ý nghĩa mã SDSP6-30-46-6

Cách đặt mã giúp kỹ sư, nhà thầu và người sử dụng nhận biết nhanh cấu hình bơm:

SDSP6-30-46-6

SDSP: Dòng bơm chìm SONGDAN – SONGDAN Submersible Pump.
6: Đường kính danh nghĩa bơm 6 inch.
30: Lưu lượng Q = 30 m³/h.
46: Cột áp H = 46 m.
6: Bơm có 6 tầng cánh.

Đây cũng là cấu trúc mã SDSP6-Q-H-S được sử dụng trong catalogue kỹ thuật của SONGDAN.

3. Cấu tạo bơm chìm inox 304 SDSP6-30-46-6

Dòng bơm chìm SONGDAN 6 inch được thiết kế với phần lớn các chi tiết tiếp xúc nước sử dụng thép không gỉ. Catalogue quy định các bơm tiêu chuẩn được sản xuất hoàn toàn bằng AISI 304, đồng thời tích hợp van một chiều chống chảy ngược và sử dụng kết nối ren BSP theo tiêu chuẩn.

Các bộ phận chính gồm:

Bộ phận	Vật liệu
Thành phần siết chặt	Inox 304
Phần đầu ra	Inox 304
Cánh bơm	Inox 304
Ổ trục dẫn hướng	Inox 304
Bộ khuếch tán	Inox 304
Trục bơm	Inox cứng 431
Bộ lưới lọc	Inox 304
Phần nước vào	Inox 304
Tấm gia cường	Inox 304
Khớp nối	Inox 304
Bảo vệ cáp	Cao su
Đế van	Cao su
Thanh dẫn hướng	Cao su
O-ring	Cao su

Đặc biệt, catalogue chỉ rõ trục bơm sử dụng thép không gỉ cứng 431SS, trong khi cánh bơm, bộ khuếch tán, lưới lọc, phần nước vào và nhiều chi tiết kết cấu khác sử dụng 304SS.

4. Đặc tính làm việc của SDSP6-30-46-6

Một điểm quan trọng khi lựa chọn Bơm chìm inox 304 SDSP6-30-46-6 là phải xem xét toàn bộ đường đặc tính thay vì chỉ dựa vào một giá trị lưu lượng và cột áp.

Theo bảng thông số của model:

Lưu lượng Q (m³/h)	0	6	12	18	24	30	36
Cột áp H (m)	69	68	64	59	53	46	33

Như vậy, tại Q = 30 m³/h, bơm đạt H ≈ 46 m. Khi lưu lượng tăng lên khoảng 36 m³/h, cột áp giảm còn khoảng 33 m. Ngược lại, khi lưu lượng giảm, cột áp của bơm tăng lên. Đây là đặc tính Q-H thông thường của bơm ly tâm nhiều tầng cánh. Các giá trị trong catalogue được công bố tại tốc độ tham khảo khoảng 2.850 rpm.

5. Vì sao sử dụng kết cấu inox 304?

Inox 304 phù hợp với nhiều hệ thống nước nhờ khả năng chống ăn mòn và độ bền cơ học tốt. Với SDSP6-30-46-6, việc sử dụng inox cho cánh bơm, bộ khuếch tán, thân và các chi tiết chính giúp sản phẩm phù hợp với môi trường vận hành chìm lâu dài.

Đối với môi trường có tính ăn mòn cao hơn, catalogue SONGDAN còn cho phép đặt hàng phiên bản AISI 316 dành cho ứng dụng nước biển. Ngoài kết nối BSP tiêu chuẩn, kết nối ren NPT cũng có thể được cung cấp theo yêu cầu.

6. Điều kiện vận hành

Đối với dòng bơm chìm 6 inch, nhà sản xuất đưa ra một số điều kiện làm việc cần lưu ý:

Nhiệt độ chất lỏng: 0°C đến +45°C.
Hàm lượng cát tối đa trong nước: 50 g/m³.
Hướng quay: theo chiều kim đồng hồ khi nhìn từ phía khớp nối bơm.

Việc tuân thủ các điều kiện này giúp hạn chế mài mòn cánh bơm, ổ trục dẫn hướng và các bộ phận thủy lực trong quá trình vận hành.

7. Ứng dụng của Bơm chìm inox 304 SDSP6-30-46-6

Với lưu lượng định mức 30 m³/h và cột áp 46 m, SDSP6-30-46-6 có thể được xem xét cho nhiều hệ thống cần lưu lượng trung bình và cột áp tương đối cao.

Theo phạm vi ứng dụng được công bố cho dòng bơm 6 inch SONGDAN, sản phẩm được sử dụng trong:

Cấp và thoát nước.
Hệ thống tưới tiêu.
Cấp nước dân dụng.
Cấp nước công nghiệp.
Hệ thống chữa cháy.
Đài phun nước.
Hệ thống cảnh quan nước.

Đối với đài phun nước, tưới tự động hoặc hệ thống cấp nước, cần tính toán tổng cột áp động TDH gồm chiều cao nâng nước, áp lực yêu cầu tại thiết bị đầu cuối và toàn bộ tổn thất đường ống trước khi quyết định lựa chọn model.

8. Lưu ý khi lựa chọn động cơ cho SDSP6-30-46-6

Catalogue ghép SDSP6-30-46-6 với động cơ tham chiếu SDSM4-YT-5K5, công suất 5,5 kW, nguồn điện 3 pha 380 V.

Vì vậy, cần phân biệt:

SDSP6-30-46-6 là mã của phần bơm, còn SDSM4-YT-5K5 là mã động cơ tham chiếu trong cấu hình được catalogue đề xuất.

Khi thiết kế hệ thống thực tế, việc lựa chọn động cơ và thiết bị bảo vệ điện cần đồng bộ với bơm, nguồn điện tại công trình và điều kiện vận hành.

9. Bảo trì bơm chìm SONGDAN

Để duy trì khả năng vận hành ổn định, catalogue khuyến nghị theo dõi dòng điện, điện áp, tiếng ồn và rung động bất thường; vệ sinh thân bơm và khu vực xung quanh định kỳ; kiểm tra cáp và hệ thống điện; đồng thời xả nước khỏi bơm và đường ống khi ngừng máy dài ngày.

10. Tóm tắt SDSP6-30-46-6

Bơm chìm inox 304 SDSP6-30-46-6 là dòng bơm chìm SONGDAN 6 inch, cấu hình 6 tầng cánh, có điểm làm việc Q = 30 m³/h, H = 46 m. Các thành phần thủy lực chính sử dụng inox 304, trục bơm sử dụng inox cứng 431SS và bơm được tích hợp van một chiều chống chảy ngược.

Với kết cấu bền, thiết kế nhiều tầng cánh và khả năng làm việc trong nhiều hệ thống cấp nước, tưới tiêu, công nghiệp, đài phun nước và cảnh quan nước, SDSP6-30-46-6 là một lựa chọn phù hợp khi yêu cầu thiết kế nằm trong vùng làm việc của đường đặc tính bơm.
