MCB Schneider Easy9 1P 2P 3P 4P 4.5kA – Cầu dao tự động

MCB Schneider Easy9 là dòng cầu dao tự động dạng tép (Miniature Circuit Breaker – MCB) dùng để đóng cắt và bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Nhóm sản phẩm có các phiên bản 1P, 2P, 3P và 4P, khả năng cắt 4.5kA, đặc tính tác động đường cong C (C curve) và nhiều mức dòng định mức phù hợp với từng mạch điện.

Với thiết kế dạng module lắp trên thanh DIN, MCB Schneider Easy9 được sử dụng trong nhiều tủ điện dân dụng, thương mại và các hệ thống điện hạ áp phù hợp. Khi lựa chọn MCB, cần xem xét đồng thời dòng định mức, số cực, điện áp, khả năng cắt, tiết diện dây dẫn và đặc tính của tải.

MCB Schneider Easy9 là gì?

MCB Schneider Easy9 là thiết bị đóng cắt và bảo vệ mạch điện thuộc dòng Easy9 của Schneider Electric. MCB có khả năng tự động ngắt mạch khi xuất hiện tình trạng quá dòng nằm trong đặc tính tác động của thiết bị.

MCB thực hiện hai chức năng bảo vệ quan trọng:

Bảo vệ quá tải: Khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định, MCB tác động để ngắt mạch. Chức năng này giúp bảo vệ dây dẫn và thiết bị trước tình trạng quá dòng kéo dài.

Bảo vệ ngắn mạch: Khi xảy ra ngắn mạch làm dòng điện tăng đột biến, MCB tác động nhanh để cô lập mạch sự cố.

Sau khi nguyên nhân sự cố được kiểm tra và xử lý, người vận hành có thể đóng MCB trở lại mà không phải thay dây chảy như khi sử dụng cầu chì.

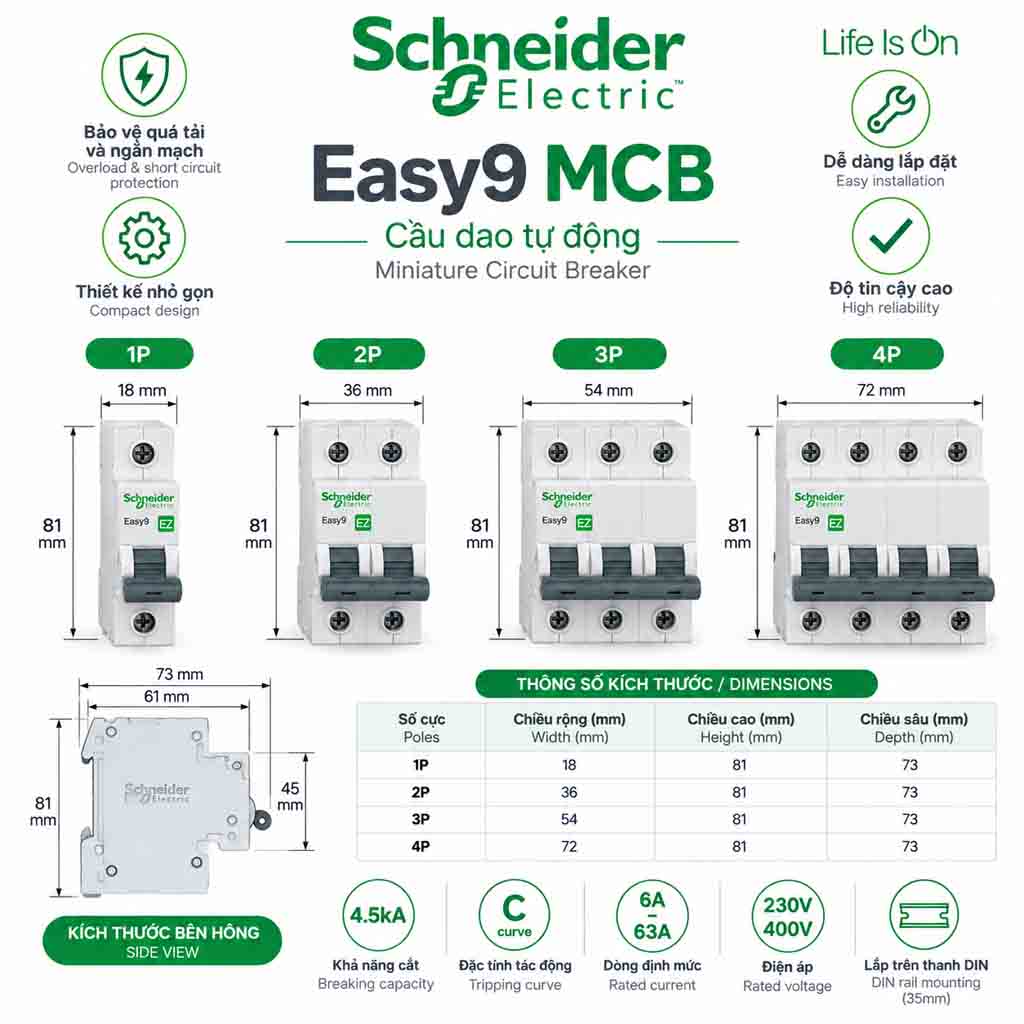

Thông số kỹ thuật MCB Schneider Easy9

Nhóm MCB Schneider Easy9 4.5kA trong tài liệu này có các thông số chính như sau:

Dải sản phẩm được chia theo số cực và dòng định mức. Các phiên bản 1P, 2P và 3P có các mức 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A và 63A. Riêng phiên bản 4P trong bảng sản phẩm có các mức 40A, 50A và 63A.

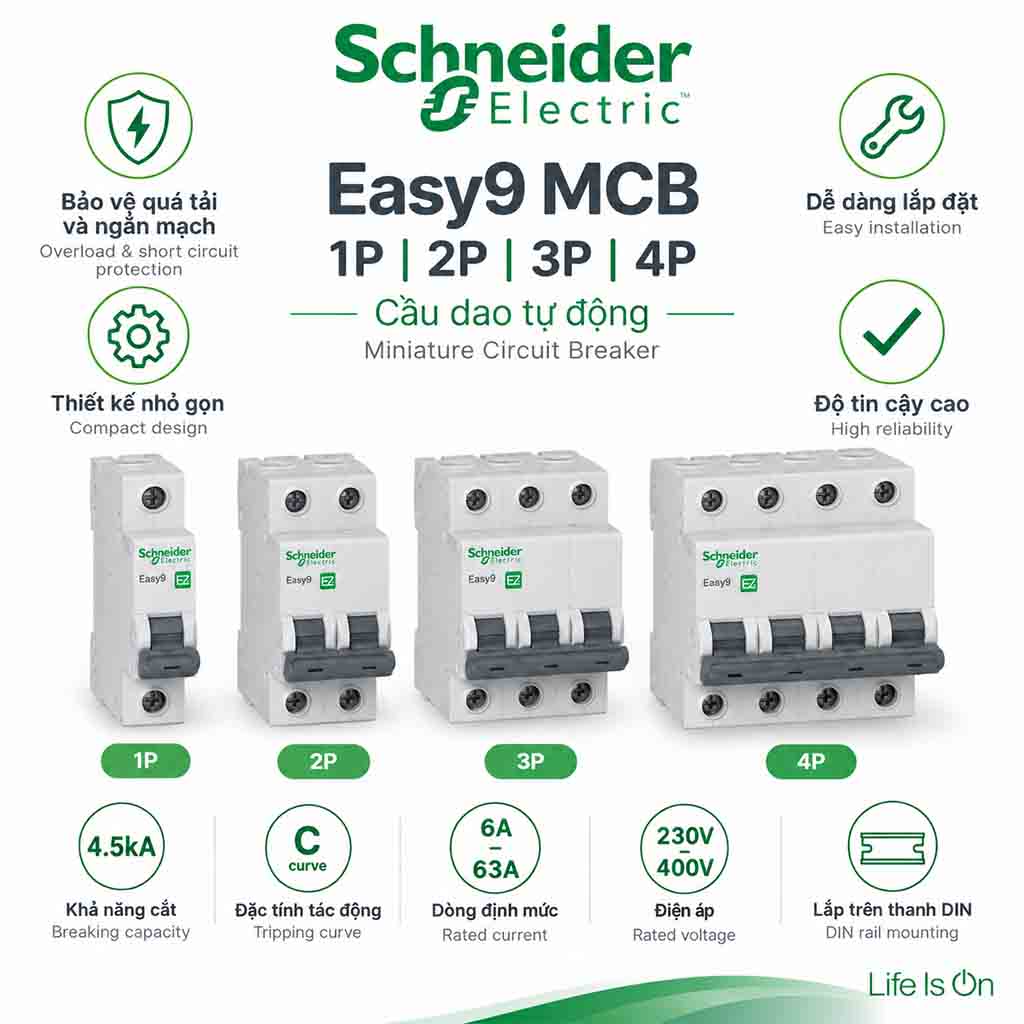

Phân biệt MCB Easy9 1P, 2P, 3P và 4P

Một trong những thông số đầu tiên cần xác định khi lựa chọn MCB Schneider Easy9 là số cực. Ký hiệu P (Pole) thể hiện số cực của thiết bị.

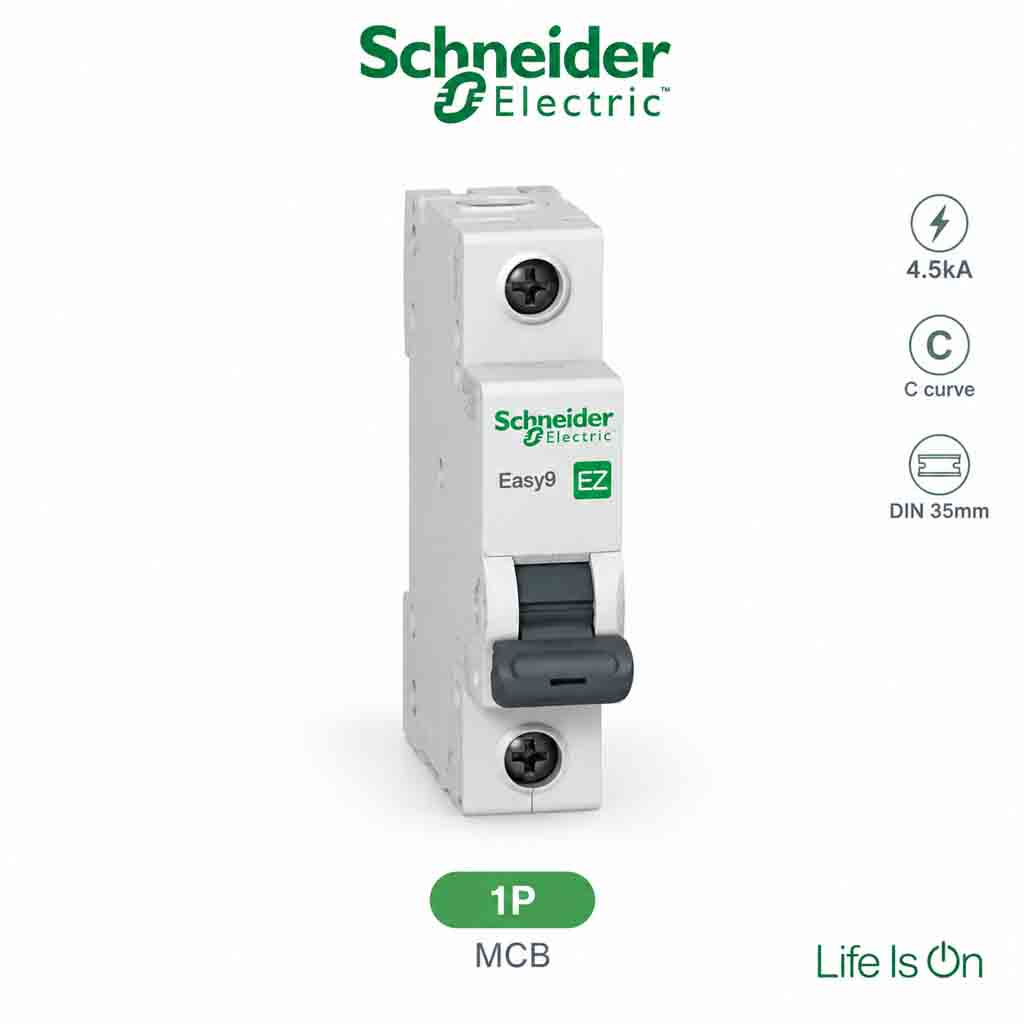

Easy9 1P

Phiên bản 1P (1 Pole) có một cực đóng cắt và bảo vệ. Theo bảng sản phẩm đang áp dụng, phiên bản 1P có điện áp 230V và đầy đủ các mức dòng:

6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A và 63A.

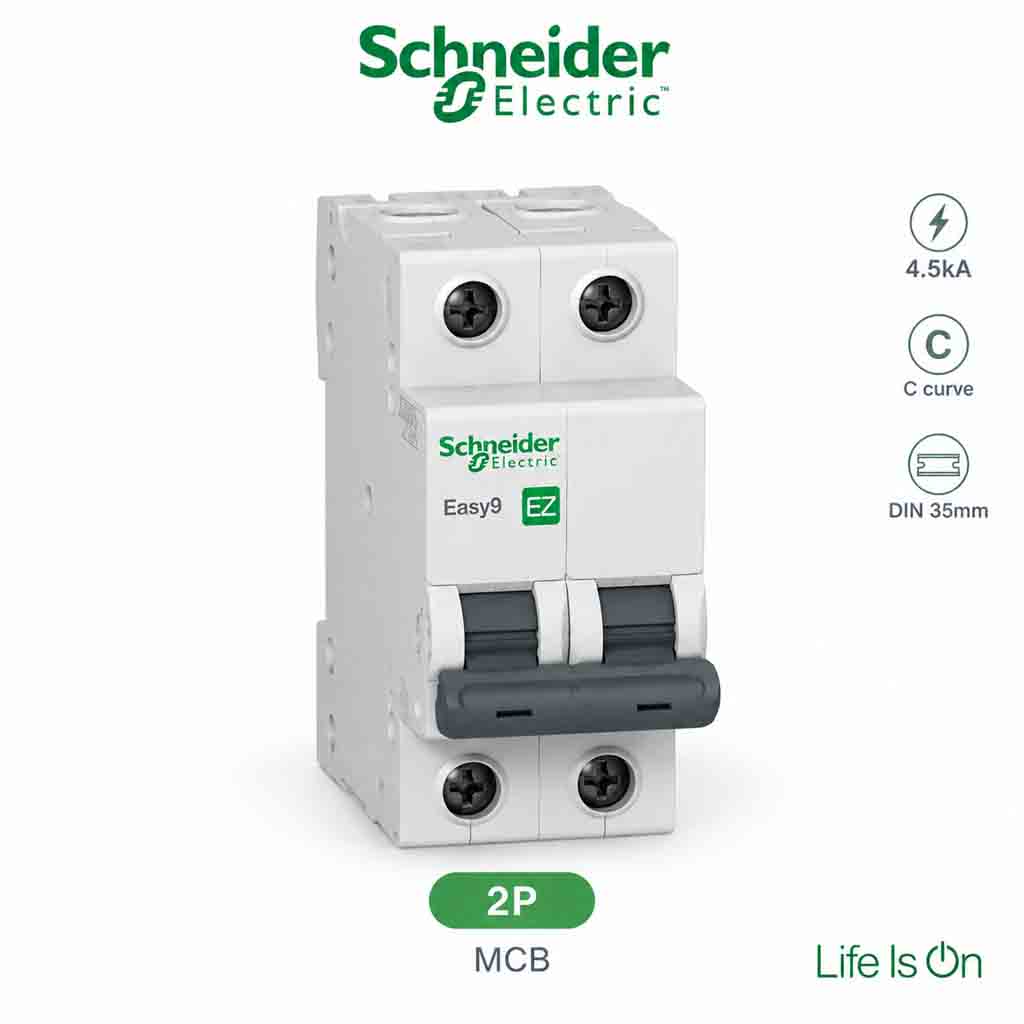

Easy9 2P

Phiên bản 2P (2 Pole) có hai cực đóng cắt đồng thời. Đây là cấu hình thường gặp trong các mạch điện một pha khi thiết kế yêu cầu đóng cắt đồng thời hai dây.

Dải dòng gồm:

6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A và 63A.

Điện áp thể hiện trong nhóm sản phẩm là 230V.

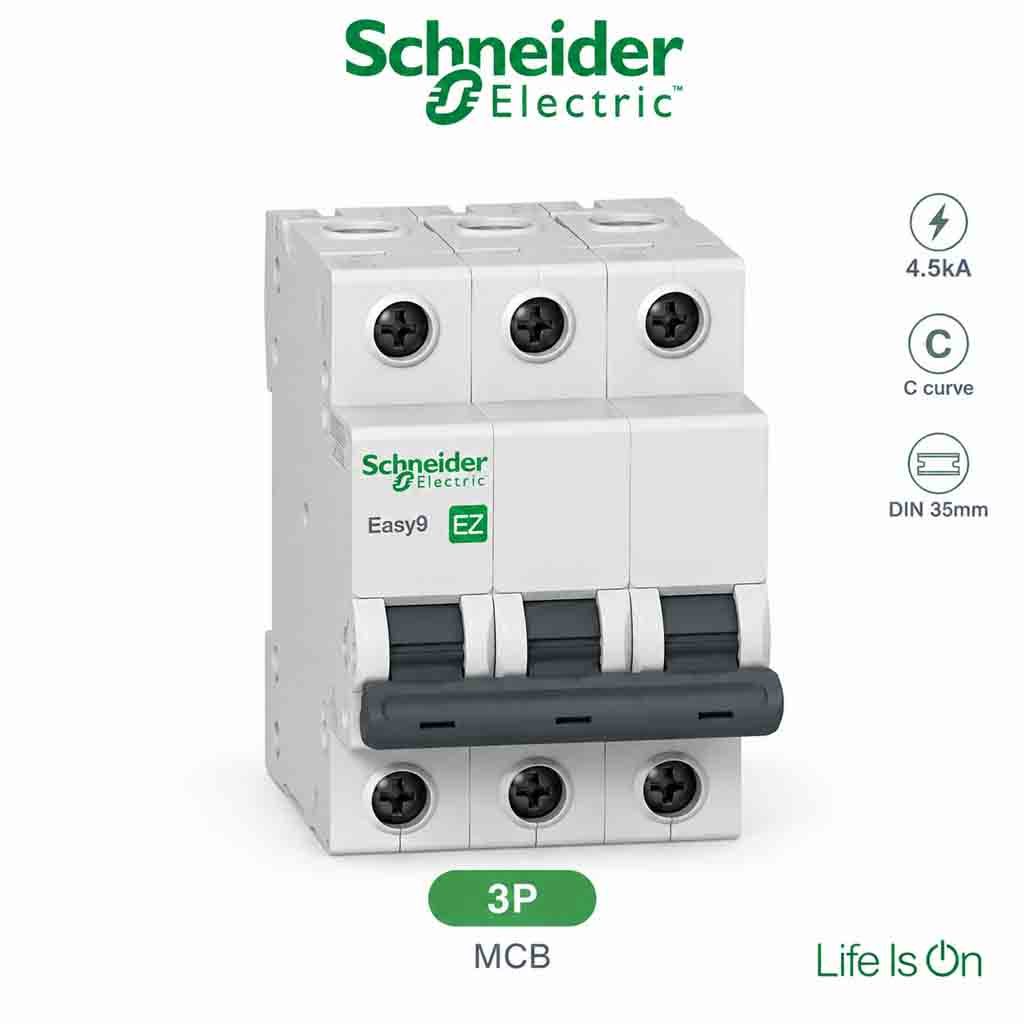

Easy9 3P

Phiên bản 3P (3 Pole) có ba cực và được sử dụng cho các mạch ba pha tương ứng. Điện áp của nhóm sản phẩm 3P là 400V.

Các mức dòng của MCB Schneider Easy9  gồm:

6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A và 63A.

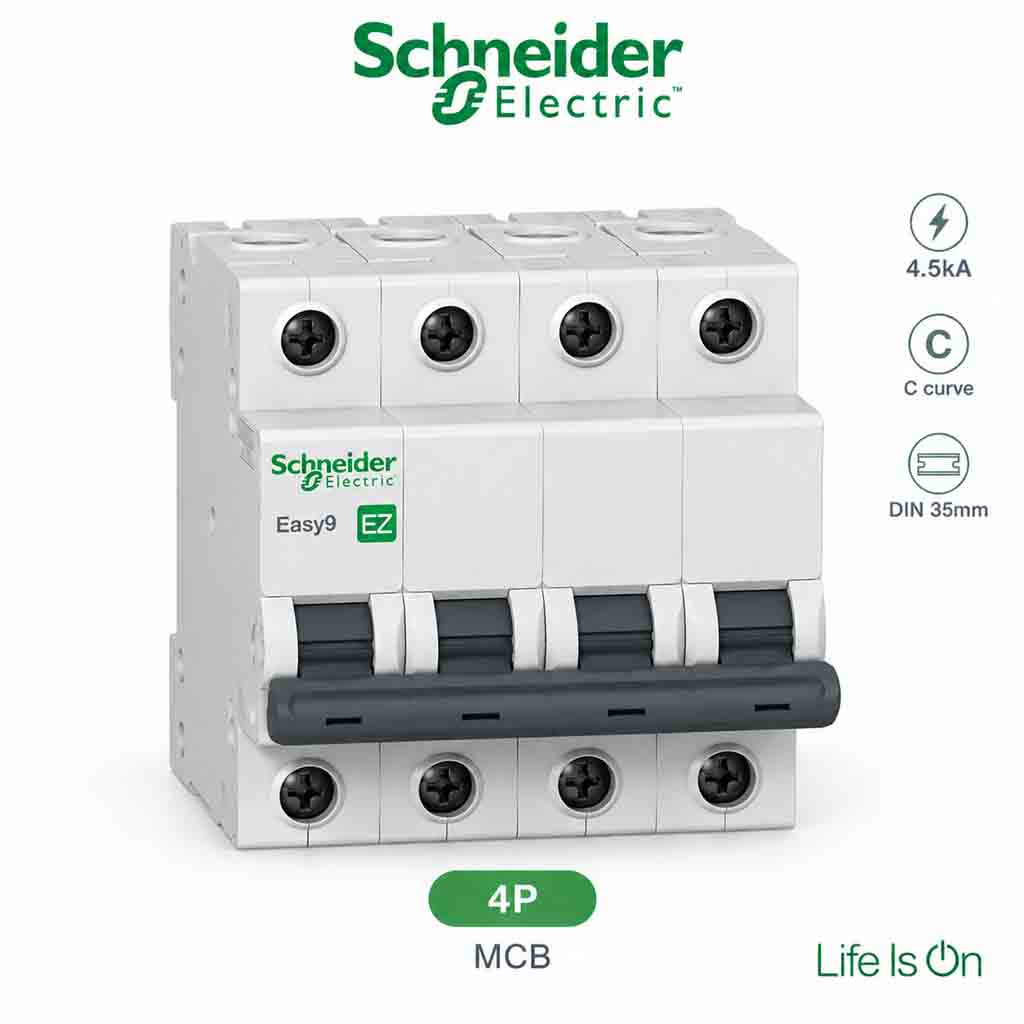

Easy9 4P

Phiên bản 4P (4 Pole) có bốn cực đóng cắt đồng thời. Trong bảng sản phẩm MCB Schneider Easy9 đang áp dụng, Easy9 4P có ba mức dòng:

40A, 50A và 63A.

Đây là điểm cần chú ý khi tạo biến thể sản phẩm vì không nên mặc định phiên bản 4P cũng có đầy đủ các mức 6A–63A giống 1P, 2P và 3P.

Khả năng cắt 4.5kA nghĩa là gì?

Thông số 4.5kA của MCB Schneider Easy9 liên quan đến khả năng ngắt dòng điện ngắn mạch của thiết bị trong những điều kiện kỹ thuật được quy định. Giá trị 4.5kA tương đương 4.500A.

Không nên nhầm khả năng cắt với dòng định mức.

Ví dụ một MCB có thông số C20 – 4.5kA:

20A là dòng định mức của thiết bị.

4.5kA là thông số về khả năng cắt dòng ngắn mạch.

C thể hiện thiết bị sử dụng đặc tính tác động đường cong C.

Như vậy, MCB 20A 4.5kA không có nghĩa thiết bị có dòng làm việc 4.500A. Đây là hai đại lượng có ý nghĩa kỹ thuật hoàn toàn khác nhau.

Đặc tính C curve trên MCB Easy9

Các phiên bản MCB Schneider Easy9 trong nhóm sản phẩm này sử dụng đặc tính tác động C curve.

Đường cong tác động thể hiện mối quan hệ giữa mức quá dòng và thời gian MCB thực hiện ngắt mạch. C curve là đặc tính được sử dụng phổ biến cho nhiều loại tải điện thông dụng và cho phép chịu một mức dòng tăng tức thời nhất định trước khi cơ cấu bảo vệ tác động.

Tuy nhiên, không nên hiểu rằng C curve phù hợp với mọi tải. Đối với động cơ hoặc thiết bị có dòng khởi động lớn, cần kiểm tra dòng khởi động và đặc tính bảo vệ trước khi lựa chọn.

Cách lựa chọn dòng định mức MCB

Dòng định mức là một trong những thông số quan trọng nhất khi chọn MCB Schneider Easy9. Các mức 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A và 63A không đơn thuần tương ứng với những mức công suất tải cố định.

Khi lựa chọn cần xem xét:

• Dòng làm việc thực tế của tải.
• Tiết diện và khả năng chịu dòng của dây dẫn.
• Điện áp và cấu trúc mạch điện.
• Phương pháp đi dây.
• Điều kiện nhiệt độ môi trường.
• Đặc tính và dòng khởi động của tải.
• Dòng ngắn mạch dự kiến tại vị trí lắp đặt.
• Yêu cầu phối hợp với các thiết bị bảo vệ khác.

Một nguyên tắc quan trọng là MCB không chỉ bảo vệ thiết bị sử dụng điện mà còn phải phối hợp để bảo vệ dây dẫn của mạch.

Vì vậy, nếu MCB 16A thường xuyên tác động thì không nên tự động thay bằng MCB 25A hoặc 32A. Trước tiên cần xác định nguyên nhân và kiểm tra khả năng chịu dòng của dây dẫn.

Chọn MCB 1P, 2P, 3P hay 4P?

Việc lựa chọn số cực của MCB Schneider Easy9 cần căn cứ vào sơ đồ cấp điện và yêu cầu đóng cắt của hệ thống, không nên lựa chọn chỉ dựa trên công suất tải.

1P có một cực đóng cắt và bảo vệ.

2P có hai cực đóng cắt đồng thời.

3P có ba cực, thường được sử dụng cho mạch ba pha tương ứng.

4P có bốn cực đóng cắt đồng thời và được lựa chọn cho những hệ thống có yêu cầu sử dụng cấu hình bốn cực.

Đối với thiết kế cụ thể, số cực còn cần được xem xét cùng sơ đồ nối đất, cấu trúc nguồn điện và yêu cầu bảo vệ của công trình.

Ứng dụng của MCB Schneider Easy9

Với nhiều lựa chọn về số cực và dòng định mức, MCB Schneider Easy9 có thể được sử dụng trong các hệ thống điện có thông số phù hợp như:

• Tủ điện phân phối.
• Mạch chiếu sáng.
• Mạch ổ cắm.
• Thiết bị điện dân dụng.
• Mạch điều khiển.
• Mạch điện phụ trợ.
• Các tủ điện thương mại và công trình.

Đối với động cơ, máy móc có dòng khởi động lớn hoặc hệ thống có dòng ngắn mạch dự kiến cao, cần tính toán cụ thể trước khi quyết định loại thiết bị bảo vệ.

Khả năng cắt 4.5kA có phù hợp với mọi công trình?

Không. Việc một MCB Schneider Easy9 có khả năng cắt 4.5kA không có nghĩa thiết bị phù hợp với mọi vị trí trong hệ thống điện.

Khả năng cắt cần được đối chiếu với dòng ngắn mạch dự kiến tại vị trí lắp đặt MCB. Nếu dòng ngắn mạch dự kiến vượt khả năng cắt của thiết bị thì cần lựa chọn thiết bị hoặc giải pháp bảo vệ phù hợp hơn.

Do đó, không nên đánh giá 4.5kA là đủ hay không đủ chỉ dựa vào công suất của tải.

Vì sao MCB thường xuyên bị nhảy?

MCB tác động thường xuyên có thể xuất phát từ nhiều nguyên nhân như quá tải, sự cố ngắn mạch, lựa chọn dòng định mức chưa phù hợp hoặc đặc tính của tải tạo ra dòng khởi động lớn.

Không nên xử lý bằng cách đơn giản tăng dòng định mức MCB.

Ví dụ, thay MCB Schneider Easy9 20A bằng loại 32A có thể làm thiết bị ít tác động hơn, nhưng nếu dây dẫn của mạch chỉ được thiết kế cho mức bảo vệ ban đầu thì việc thay đổi này có thể làm giảm khả năng bảo vệ dây dẫn.

Cách xử lý phù hợp là xác định nguyên nhân gây tác động trước, sau đó mới xem xét lại tải, dây dẫn và thiết bị bảo vệ.

Lưu ý khi lắp đặt MCB Easy9

Trước khi lắp đặt cần kiểm tra đúng số cực, dòng định mức, điện áp và mã sản phẩm. MCB phải được lắp chắc chắn trên thanh DIN và dây dẫn cần được đấu nối đúng kỹ thuật.

Đầu nối phải được siết theo yêu cầu kỹ thuật của nhà sản xuất. Mối nối lỏng có thể làm tăng điện trở tiếp xúc, phát nhiệt và ảnh hưởng đến độ ổn định của hệ thống.

Đối với tủ điện có nhiều thiết bị, cũng cần tính đến khả năng tản nhiệt, bố trí thiết bị và điều kiện môi trường thực tế.

Câu hỏi thường gặp về MCB Schneider Easy9

MCB 4.5kA có nghĩa là MCB chịu tải 4.500A không?

Không. 4.5kA là thông số liên quan đến khả năng cắt dòng ngắn mạch, không phải dòng làm việc bình thường của MCB.

MCB 20A bị nhảy có thể thay bằng 32A không?

Không nên thay trực tiếp nếu chưa kiểm tra nguyên nhân. Cần xác định dòng tải và đặc biệt là khả năng chịu dòng của dây dẫn trước khi tăng dòng định mức của MCB.

Easy9 4P có đầy đủ từ 6A đến 63A không?

Không theo bảng sản phẩm đang sử dụng trong tài liệu này. Phiên bản 4P gồm 40A, 50A và 63A, trong khi các phiên bản 1P, 2P và 3P có dải lựa chọn rộng hơn.

MCB Easy9 có bảo vệ chống rò điện không?

MCB trong nhóm sản phẩm MCB Schneider Easy9 này có chức năng chính là bảo vệ quá tải và ngắn mạch. Không nên mặc định MCB có chức năng bảo vệ dòng rò như RCCB hoặc RCBO.

Tóm tắt thông tin kỹ thuật

MCB Schneider Easy9 là cầu dao tự động bảo vệ quá tải và ngắn mạch với các phiên bản 1P, 2P, 3P và 4P, khả năng cắt 4.5kA và đặc tính C curve. Các phiên bản 1P–3P có nhiều mức dòng từ 6A đến 63A, trong khi nhóm 4P trong bảng sản phẩm gồm 40A, 50A và 63A.

Khi lựa chọn MCB, cần phân biệt rõ dòng định mức (A), số cực (P), điện áp và khả năng cắt (kA). Đồng thời, việc lựa chọn thiết bị bảo vệ cần được phối hợp với dây dẫn, tải và điều kiện thực tế của hệ thống điện.
