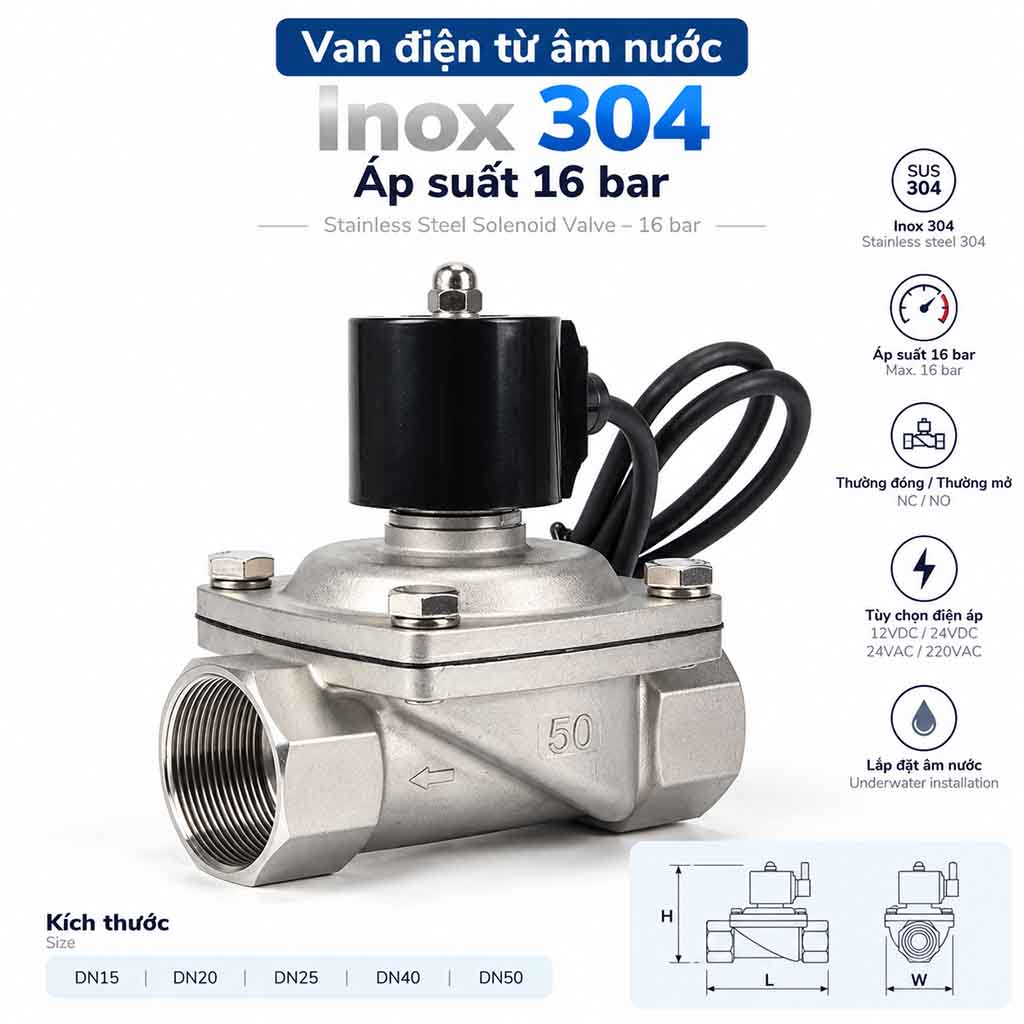

Van Điện Từ Âm Nước Inox 304 Áp Suất 16 Bar – DN15 Đến DN50

Van điện từ âm nước inox 304 áp suất 16 bar là thiết bị điều khiển đóng mở dòng nước tự động bằng tín hiệu điện, được sử dụng trong hệ thống nhạc nước, đài phun nước nghệ thuật, hệ thống cấp nước và các công trình tự động hóa. Sản phẩm có thân van bằng thép không gỉ SUS304, áp suất danh định 16 bar, với các kích thước DN15, DN20, DN25, DN40 và DN50.

Thiết bị có thể được lựa chọn theo cấu hình thường đóng (NC) hoặc thường mở (NO), tùy theo yêu cầu vận hành. Đối với các ứng dụng lắp đặt chìm dưới nước, cuộn điện và hệ thống đấu nối phải có khả năng chống nước phù hợp.

1. Van điện từ âm nước inox 304 áp suất 16 bar là gì?

Van điện từ là thiết bị cơ điện sử dụng từ trường sinh ra từ cuộn dây để điều khiển cơ cấu đóng mở dòng chất lỏng. Khi cấp điện hoặc ngắt điện, trạng thái của van thay đổi theo nguyên lý thiết kế.

Van điện từ âm nước inox 304 áp suất 16 bar sử dụng thân van inox SUS304 nhằm tăng độ bền cơ học và khả năng chống ăn mòn trong môi trường nước thông thường.

Áp suất danh định 16 bar tương đương 1,6 MPa. Đây là thông số áp suất của dòng sản phẩm, không đồng nghĩa van có thể đóng mở ở mọi mức chênh áp từ 0 đến 16 bar.

Trong hệ thống nhạc nước, van điện từ cho phép điều khiển các nhóm vòi phun theo chương trình, tạo ra hiệu ứng phun nước thay đổi theo thời gian.

2. Đặc điểm và tính năng nổi bật Van điện từ âm nước inox 304 áp suất 16 bar

2.1. Thân van bằng inox SUS304

Thân van được chế tạo từ thép không gỉ inox 304, mang lại những ưu điểm:

• Chống gỉ và chống ăn mòn tốt trong nhiều môi trường nước.
• Độ bền cơ học cao, phù hợp với hệ thống đường ống chịu áp.
• Bề mặt kim loại dễ vệ sinh và bảo trì.
• Hạn chế hiện tượng oxy hóa so với thép carbon thông thường.
• Phù hợp với các hệ thống cấp nước và tự động hóa.

Van điện từ âm nước inox 304 áp suất 16 bar thích hợp để xem xét sử dụng trong các công trình yêu cầu vật liệu kim loại bền, chống gỉ và vận hành ổn định.

Đối với nước biển hoặc nước có hàm lượng chloride cao, cần kiểm tra khả năng tương thích vật liệu trước khi sử dụng.

2.2. Áp suất danh định 16 bar của Van điện từ âm nước inox 304 áp suất 16 bar

Sản phẩm thuộc dòng van có áp suất danh định 16 bar, tương đương khoảng 1,6 MPa.

Thông số áp suất cần được xem xét cùng với lưu lượng, chênh áp tối thiểu, chênh áp tối đa và nhiệt độ môi chất.

Trong thực tế, một số van điện từ sử dụng nguyên lý điều khiển gián tiếp cần có chênh lệch áp suất giữa đầu vào và đầu ra để hoạt động chính xác.

2.3. Điều khiển tự động bằng tín hiệu điện Van điện từ âm nước inox 304 áp suất 16 bar

Van điện từ âm nước inox 304 áp suất 16 bar có thể tích hợp với hệ thống điều khiển tự động thông qua các thiết bị phù hợp như:

• PLC điều khiển nhạc nước.
• Relay trung gian.
• Bộ điều khiển hẹn giờ.
• Bộ điều khiển lập trình.
• Hệ thống điều khiển từ xa.

Điện áp cuộn dây được lựa chọn theo phiên bản nhà sản xuất cung cấp. Những điện áp phổ biến trên thị trường gồm 12VDC, 24VDC, 24VAC và 220VAC.

Không được tự ý cấp điện áp khác với thông số ghi trên cuộn dây.

2.4. Tùy chọn thường đóng NC và thường mở NO của Van điện từ âm nước inox 304 áp suất 16 bar

Van thường đóng – Normally Closed (NC)

Khi không cấp điện, van ở trạng thái đóng, ngăn dòng nước đi qua. Khi được cấp điện, van chuyển sang trạng thái mở nếu đáp ứng điều kiện vận hành.

Van thường mở – Normally Open (NO)

Khi không cấp điện, van ở trạng thái mở. Khi cấp điện, van chuyển sang trạng thái đóng theo thiết kế.

Hai cấu hình này giúp người thiết kế lựa chọn trạng thái vận hành phù hợp khi mất nguồn điện hoặc tín hiệu điều khiển.

2.5. Kết nối đường ống thuận tiện Van điện từ âm nước inox 304 áp suất 16 bar

Các kích thước DN15 đến DN50 giúp van phù hợp với nhiều quy mô đường ống.

Khi lựa chọn van, cần kiểm tra tiêu chuẩn ren, kích thước kết nối và đường kính lỗ thông nước thực tế.

3. Bảng thông số kỹ thuật Van điện từ âm nước inox 304 áp suất 16 bar

Van điện từ âm nước inox 304 áp suất 16 bar có các thông số cơ bản như sau:

Các kích thước sản phẩm

Các mã SV304-16 là mã quản lý sản phẩm đề xuất, chưa phải mã chính thức của nhà sản xuất. DN là kích thước danh nghĩa, không phải đường kính lỗ thông nước thực tế.

4. Nguyên lý hoạt động của Van điện từ âm nước inox 304 áp suất 16 bar

Van điện từ âm nước inox 304 áp suất 16 bar hoạt động dựa trên lực điện từ tác động lên lõi van hoặc cơ cấu điều khiển bên trong.

Khi cuộn dây được cấp điện, từ trường hình thành và làm thay đổi vị trí của lõi từ. Chuyển động này điều khiển trạng thái đóng hoặc mở của van.

Tùy cấu tạo, van có thể thuộc một trong các nhóm:

• Tác động trực tiếp: Lực điện từ trực tiếp điều khiển cơ cấu đóng mở.
• Tác động gián tiếp: Sử dụng chênh lệch áp suất để hỗ trợ đóng mở.
• Bán trực tiếp: Kết hợp lực điện từ với lực hỗ trợ từ áp suất.

Nguyên lý chính xác của sản phẩm cần được xác nhận bằng tài liệu kỹ thuật của nhà sản xuất.

5. Ứng dụng trong hệ thống nhạc nước và đài phun nước với Van điện từ âm nước inox 304 áp suất 16 bar

5.1. Hệ thống nhạc nước nghệ thuật

Van điện từ âm nước inox 304 áp suất 16 bar có thể được sử dụng để điều khiển dòng nước cấp cho các nhóm vòi phun theo chương trình.

Khi kết hợp với PLC và hệ thống điều khiển, các van thực hiện chuỗi đóng mở nhằm thay đổi trạng thái phun nước theo kịch bản.

Đối với hiệu ứng đóng mở nhanh, cần kiểm tra thời gian đáp ứng và số chu kỳ hoạt động cho phép.

5.2. Đài phun nước âm sàn

Trong đài phun nước âm sàn, van điện từ có thể điều khiển các nhóm vòi phun theo khu vực.

Thiết bị giúp thực hiện các chế độ phun độc lập, luân phiên hoặc phối hợp nhiều nhóm nước.

5.3. Hệ thống cấp nước tự động

Ngoài ứng dụng nhạc nước, van còn có thể sử dụng trong hệ thống cấp nước, phân phối nước và tự động hóa công nghiệp khi các thông số kỹ thuật đáp ứng yêu cầu.

6. Hướng dẫn lựa chọn và lắp đặt

Để Van điện từ âm nước inox 304 áp suất 16 bar hoạt động hiệu quả, cần chú ý các yếu tố sau:

Kiểm tra áp suất vận hành

Xác định áp suất đầu vào, đầu ra và chênh áp thực tế của hệ thống.

Lựa chọn kích thước phù hợp

Kích thước DN phải được lựa chọn dựa trên lưu lượng và tổn thất áp suất, không chỉ dựa vào đường kính ống.

Lắp đúng chiều dòng nước

Tuân thủ chiều dòng chảy được đánh dấu trên thân van và hướng dẫn nhà sản xuất.

Lắp đặt bộ lọc Van điện từ âm nước inox 304 áp suất 16 bar

Nên sử dụng bộ lọc để hạn chế cặn bẩn, rác và tạp chất gây kẹt cơ cấu đóng mở.

Kiểm tra khả năng chống nước

Đối với van lắp đặt chìm, cần xác nhận cuộn điện, đầu cáp và các bộ phận làm kín có cấp bảo vệ phù hợp với độ sâu và thời gian ngâm nước.

Kiểm tra chu kỳ đóng mở

Nếu sử dụng trong nhạc nước, phải xác nhận thời gian đáp ứng và khả năng đóng cắt liên tục.

7. So sánh van điện từ inox 304, đồng và nhựa

Không thể xác định áp suất chịu đựng của van chỉ dựa vào vật liệu thân. Cần sử dụng thông số áp suất của từng model.

8. Câu hỏi thường gặp Van điện từ âm nước inox 304 áp suất 16 bar

Van điện từ inox 304 áp suất 16 bar có thể ngâm chìm hoàn toàn không?

Có thể nếu phiên bản sản phẩm được thiết kế và chứng nhận phù hợp với điều kiện ngâm chìm. Thân inox 304 không đồng nghĩa toàn bộ van đạt cấp bảo vệ IP68.

Van điện từ 16 bar có sử dụng được ở áp suất thấp không?

Điều này phụ thuộc vào nguyên lý hoạt động và chênh áp tối thiểu của van. Một số van tác động gián tiếp cần chênh áp nhất định để đóng mở.

Van thường đóng và thường mở khác nhau như thế nào?

Van NC đóng khi không cấp điện, trong khi van NO mở khi không cấp điện. Khi cấp điện, trạng thái của van thay đổi theo cấu tạo tương ứng.

Van điện từ có điều khiển trực tiếp bằng PLC được không?

Có thể điều khiển thông qua ngõ ra PLC hoặc relay trung gian phù hợp với điện áp, dòng điện và công suất của cuộn dây.

Van điện từ có phù hợp với nhạc nước lập trình không?

Có thể sử dụng nếu van đáp ứng yêu cầu về áp suất, lưu lượng, thời gian đáp ứng và chu kỳ đóng mở của chương trình.

9. Kết luận Van điện từ âm nước inox 304 áp suất 16 bar

Van điện từ âm nước inox 304 áp suất 16 bar là thiết bị điều khiển dòng nước tự động có thân van bằng thép không gỉ SUS304, áp suất danh định 16 bar và nhiều lựa chọn kích thước từ DN15 đến DN50.

Sản phẩm có thể tích hợp vào các hệ thống nhạc nước, đài phun nước và tự động hóa cấp nước khi đáp ứng đầy đủ yêu cầu kỹ thuật.

Để lựa chọn đúng Van điện từ âm nước inox 304 áp suất 16 bar, cần kiểm tra điện áp cuộn dây, trạng thái NC/NO, lưu lượng, chênh áp và cấp bảo vệ theo điều kiện lắp đặt.

Hải Đăng tư vấn và cung cấp giải pháp thiết bị điều khiển dòng nước cho hệ thống nhạc nước, đài phun nước nghệ thuật và các công trình cảnh quan tự động.
