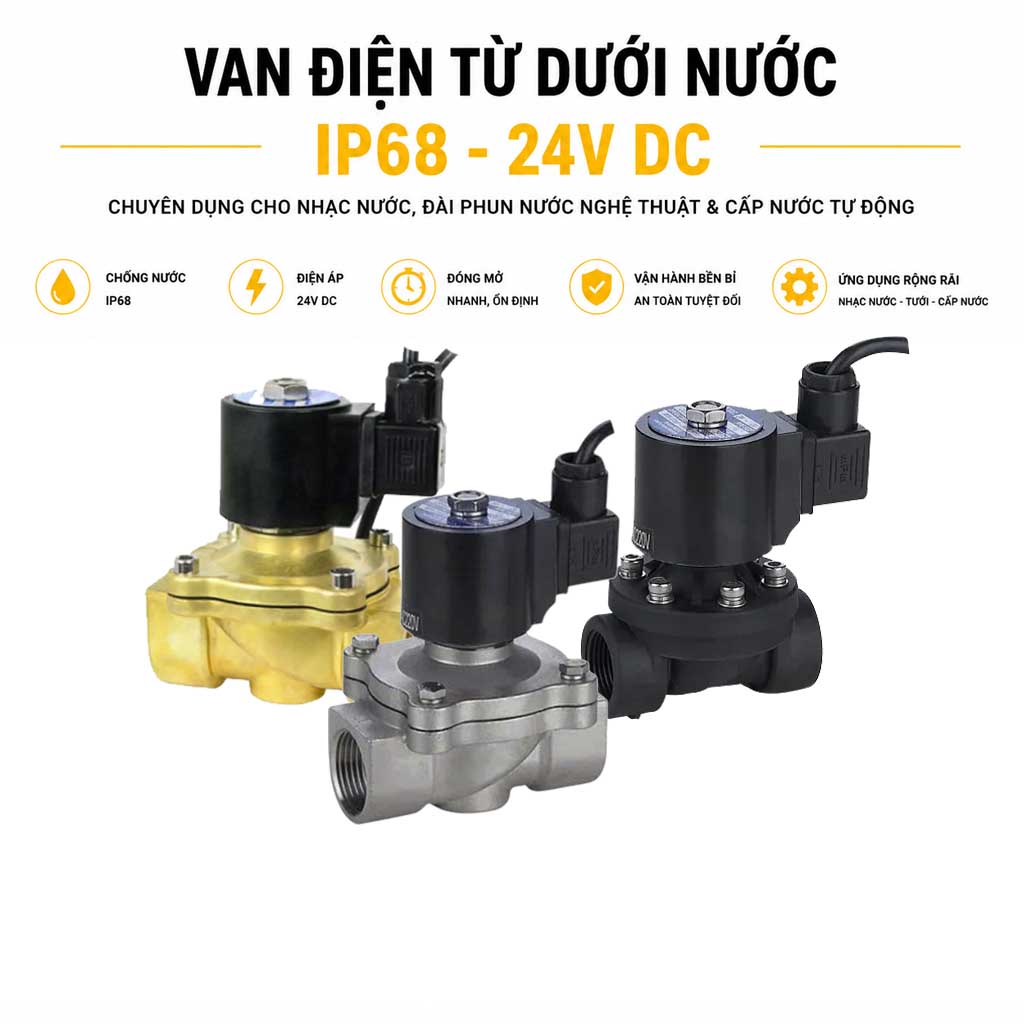

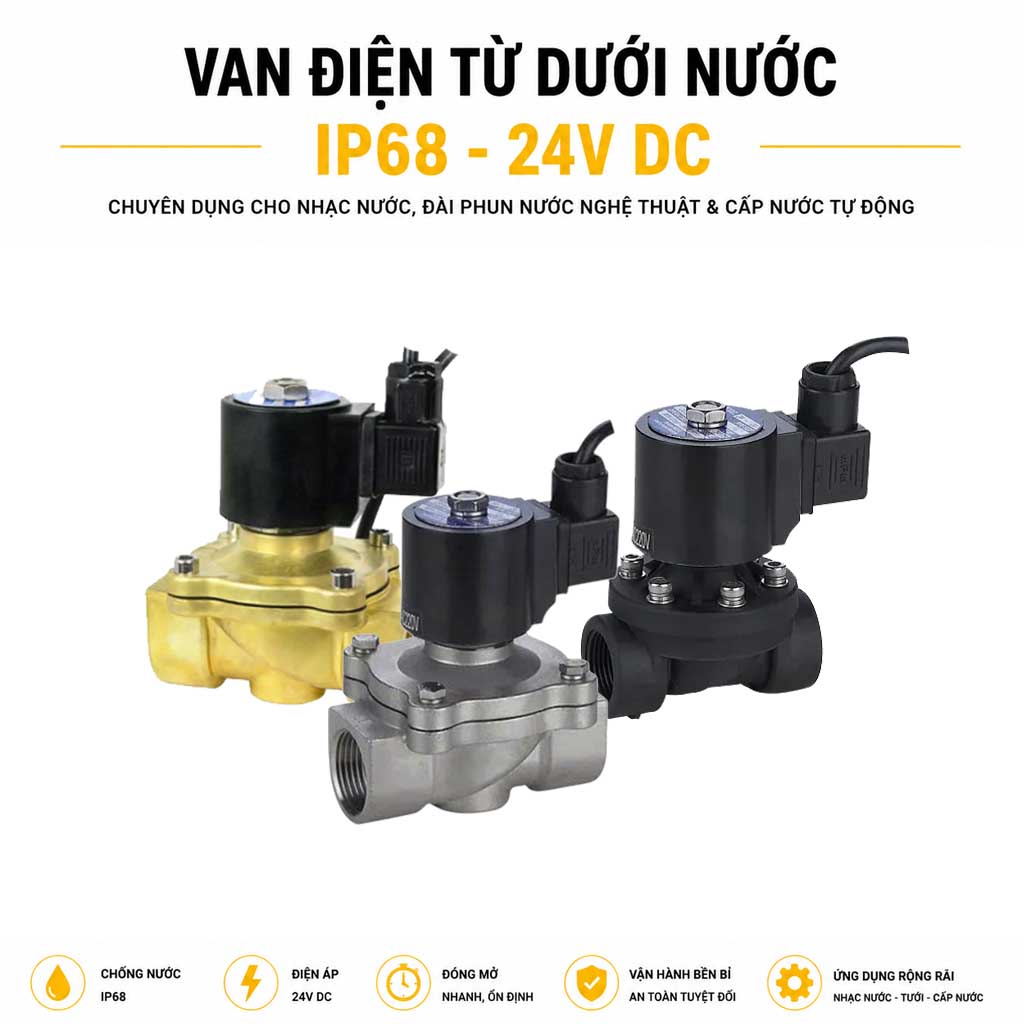

Van điện từ âm nước IP68 – Giải pháp điều khiển nước cho nhạc nước, đài phun nước nghệ thuật và hệ thống cấp nước tự động

Van điện từ âm nước IP68 24V là thiết bị đóng mở dòng đường ống bằng điện và hoạt động được trong môi trường ngập sâu trong nước, điện áp để điều khiển đóng mở là 24V AC hoặc DC, được thiết kế đặc biệt để làm việc trong môi trường thường xuyên tiếp xúc với nước hoặc lắp đặt trực tiếp tại các khu vực có nguy cơ ngập nước.

Khác với van điện từ thông thường, dòng Van điện từ âm nước IP68 24V đạt cấp bảo vệ IP68 phù hợp cho các ứng dụng ngoài trời, hố kỹ thuật, hệ thống đài phun nước, nhạc nước nghệ thuật và các hệ thống cấp nước tự động có yêu cầu cao về khả năng chống nước.

Đặc biệt trong hệ thống nhạc nước, van điện từ không chỉ thực hiện chức năng đóng mở nước mà còn có thể tham gia trực tiếp vào việc tạo hiệu ứng phun, giúp các vòi phun xuất hiện, biến đổi và chuyển đổi trạng thái theo chương trình điều khiển.

Van điện từ âm nước IP68 là gì?

Van điện từ âm nước IP68 là loại van sử dụng cuộn điện từ để điều khiển trạng thái đóng hoặc mở của dòng nước.

Điểm khác biệt quan trọng nằm ở khả năng chống bụi và chống nước cấp IP68, giúp thiết bị phù hợp hơn với những vị trí mà van điện từ thông thường khó đáp ứng.

Van có thể được ứng dụng tại:

• Hệ thống nhạc nước nghệ thuật.
• Đài phun nước.
• Sàn phun nước.
• Hồ cảnh quan.
• Hệ thống tưới tự động.
• Hệ thống cấp và xả nước tự động.
• Hố kỹ thuật có nguy cơ ngập nước.
• Các hệ thống điều khiển dòng nước ngoài trời.

Nhờ khả năng điều khiển bằng tín hiệu điện, van có thể kết nối với PLC, bộ điều khiển trung tâm, relay hoặc hệ thống tự động hóa để đóng mở nước theo chương trình đã thiết lập.

Vì sao van điện từ sử dụng trong nhạc nước cần khả năng chống nước IP68?

Đây là một trong những vấn đề quan trọng khi lựa chọn van cho hệ thống đài phun nước.

Môi trường nhạc nước có độ ẩm rất cao. Van, dây dẫn và các điểm kết nối điện có thể thường xuyên tiếp xúc với nước, hơi nước hoặc thậm chí được bố trí tại khu vực có khả năng ngập nước.

Nếu sử dụng thiết bị không phù hợp, nước xâm nhập vào bộ phận điện có thể gây hư hỏng và làm giảm độ ổn định của toàn hệ thống.

Cấp bảo vệ IP68 mang lại lợi thế lớn

Chỉ số IP được sử dụng để thể hiện mức độ bảo vệ của vỏ thiết bị trước sự xâm nhập của vật rắn và nước.

Trong ký hiệu IP68:

Số 6 thể hiện mức bảo vệ chống bụi cao nhất theo hệ thống phân loại IP.

Số 8 thể hiện thiết bị được thiết kế để chịu điều kiện ngâm nước theo các điều kiện do nhà sản xuất quy định.

Vì vậy, khi lựa chọn van điện từ âm nước IP68, cần kiểm tra đồng thời tiêu chuẩn IP và điều kiện ngâm nước cụ thể được nhà sản xuất công bố.

IP68 không có nghĩa mọi sản phẩm đều có thể hoạt động ở mọi độ sâu và trong mọi điều kiện ngâm nước.

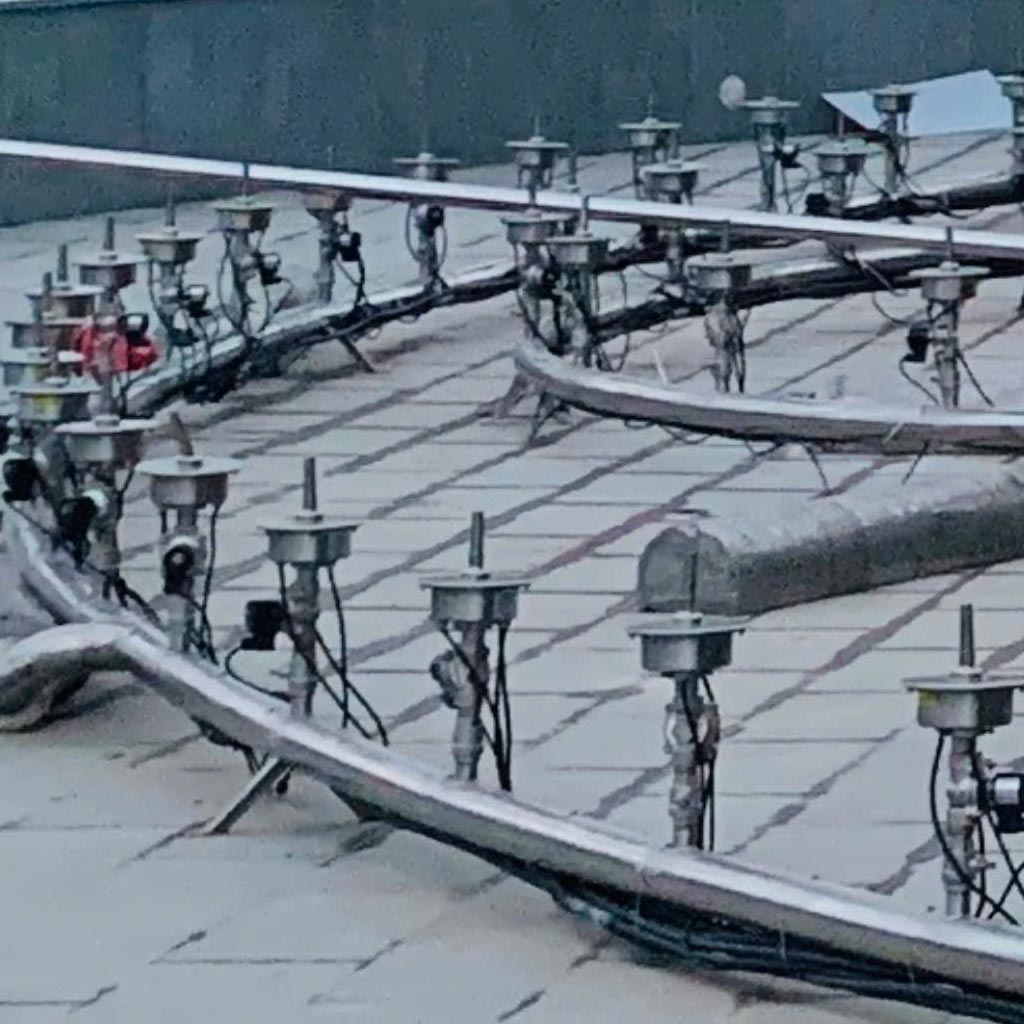

Ứng dụng Van điện từ âm nước IP68 24V trong hệ thống nhạc nước nghệ thuật

Trong hệ thống nhạc nước, van điện từ có thể được bố trí độc lập cho từng vòi phun hoặc từng nhóm vòi.

Đây chính là cơ sở để tạo ra nhiều hiệu ứng chuyển động khác nhau.

Đóng mở từng vòi phun độc lập

Khi mỗi vòi hoặc mỗi cụm vòi được điều khiển bằng một van riêng, hệ thống có thể lựa chọn chính xác vị trí cần phun nước tại từng thời điểm.

Thay vì toàn bộ vòi phun cùng hoạt động liên tục, bộ điều khiển có thể tạo ra các chuỗi:

Mở → Đóng → Mở → Đóng

theo chương trình được lập trình sẵn.

Tạo hiệu ứng chạy đuổi bằng Van điện từ âm nước IP68 24V

Một dãy vòi phun có thể được điều khiển đóng mở lần lượt:

Vòi 1 → Vòi 2 → Vòi 3 → Vòi 4 → Vòi 5…

Khi tốc độ đóng mở và khoảng thời gian giữa các vòi được lập trình hợp lý, người xem sẽ cảm nhận được hiệu ứng nước đang chuyển động dọc theo hệ thống.

Đây là một trong những nguyên lý phổ biến để tạo hiệu ứng động cho nhạc nước lập trình.

Kết hợp Van điện từ âm nước IP68 24V từ với PLC và hệ thống điều khiển

Một ưu điểm quan trọng của van điện từ âm nước IP68 là khả năng tích hợp vào hệ thống điều khiển tự động.

Nguyên lý cơ bản có thể mô tả:

Bộ điều khiển → Tín hiệu điều khiển → Van điện từ → Đóng/mở dòng nước → Vòi phun

Với hệ thống nhạc nước phức tạp, bộ điều khiển có thể quản lý đồng thời hàng chục hoặc nhiều van khác nhau.

Khi kết hợp với chương trình biểu diễn, trạng thái của van có thể được đồng bộ với:

Âm nhạc – Máy bơm – Biến tần – Đèn LED – Vòi phun – Các thiết bị tạo hiệu ứng khác.

Nhờ đó, nước không còn hoạt động theo trạng thái cố định mà trở thành một thành phần của chương trình biểu diễn.

Ứng dụng cho đài phun nước nghệ thuật

Không phải mọi đài phun nước đều cần hệ thống điều khiển phức tạp.

Ở các công trình cảnh quan, van điện từ âm nước IP68 có thể đảm nhiệm những chức năng đơn giản nhưng rất hữu ích như:

Tự động mở nước vào thời gian cài đặt.

Tự động ngắt nước khi hệ thống dừng hoạt động.

Phân chia từng khu vực phun.

Luân phiên hoạt động giữa các nhóm vòi.

Điều khiển các hiệu ứng nước theo chu kỳ.

Nhờ đó, hệ thống có thể vận hành tự động mà không cần người vận hành đóng mở van thủ công mỗi ngày.

Van điện từ âm nước IP68 24V cho hệ thống cấp nước tự động

Ngoài nhạc nước và đài phun nước, thiết bị còn có thể sử dụng trong nhiều hệ thống tự động hóa liên quan đến nước.

Ví dụ:

Cấp nước tự động cho bể chứa.

Điều khiển cấp nước theo khung giờ.

Điều khiển tưới cây và cảnh quan.

Phân vùng đường ống cấp nước.

Đóng mở nước theo tín hiệu cảm biến.

Kết hợp cảm biến mực nước để tự động cấp nước.

Kết hợp PLC hoặc bộ hẹn giờ để vận hành theo chương trình.

Đây là lý do van điện từ chống nước không chỉ được sử dụng trong ngành nhạc nước mà còn có phạm vi ứng dụng khá rộng trong các hệ thống cấp nước tự động.

Cấu tạo cơ bản của Van điện từ âm nước IP68 24V

Tùy từng model và nhà sản xuất, cấu tạo có thể khác nhau. Tuy nhiên, một van điện từ điều khiển nước thường gồm các thành phần chính:

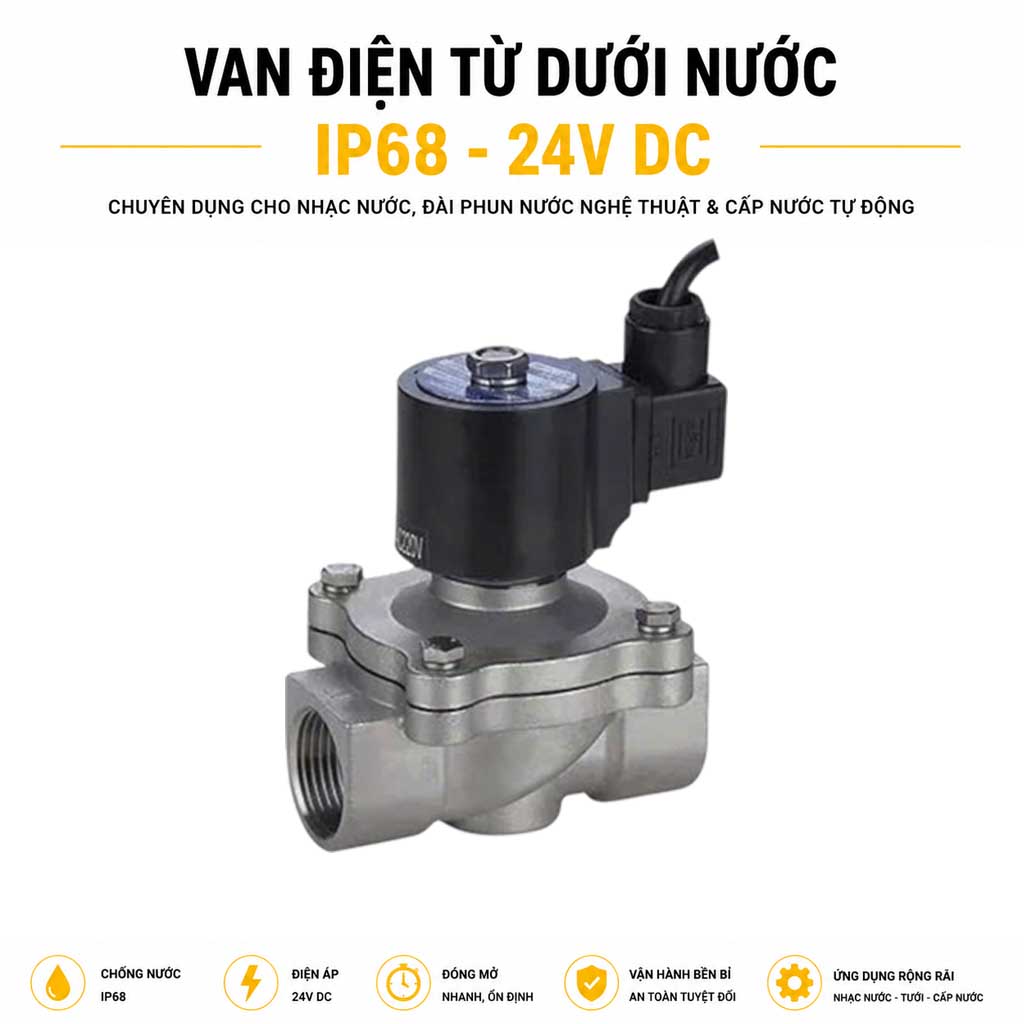

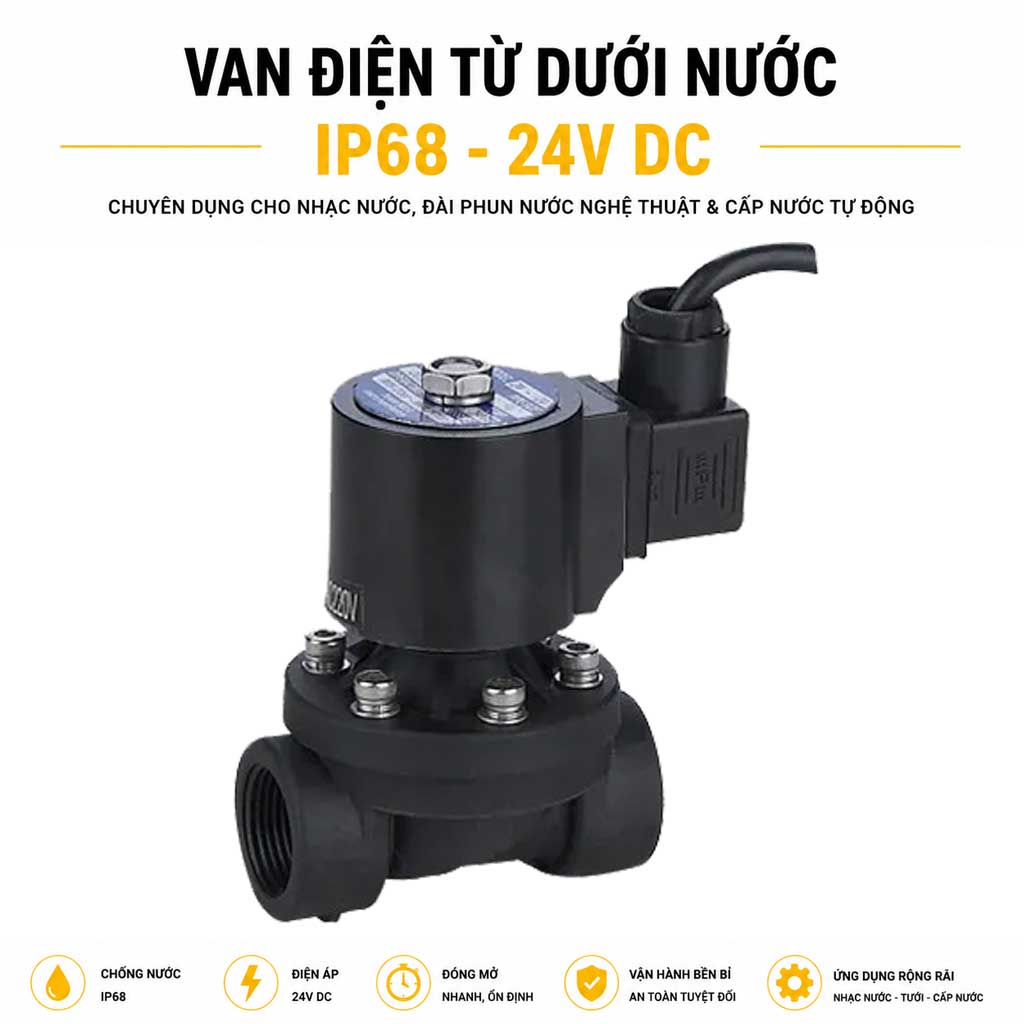

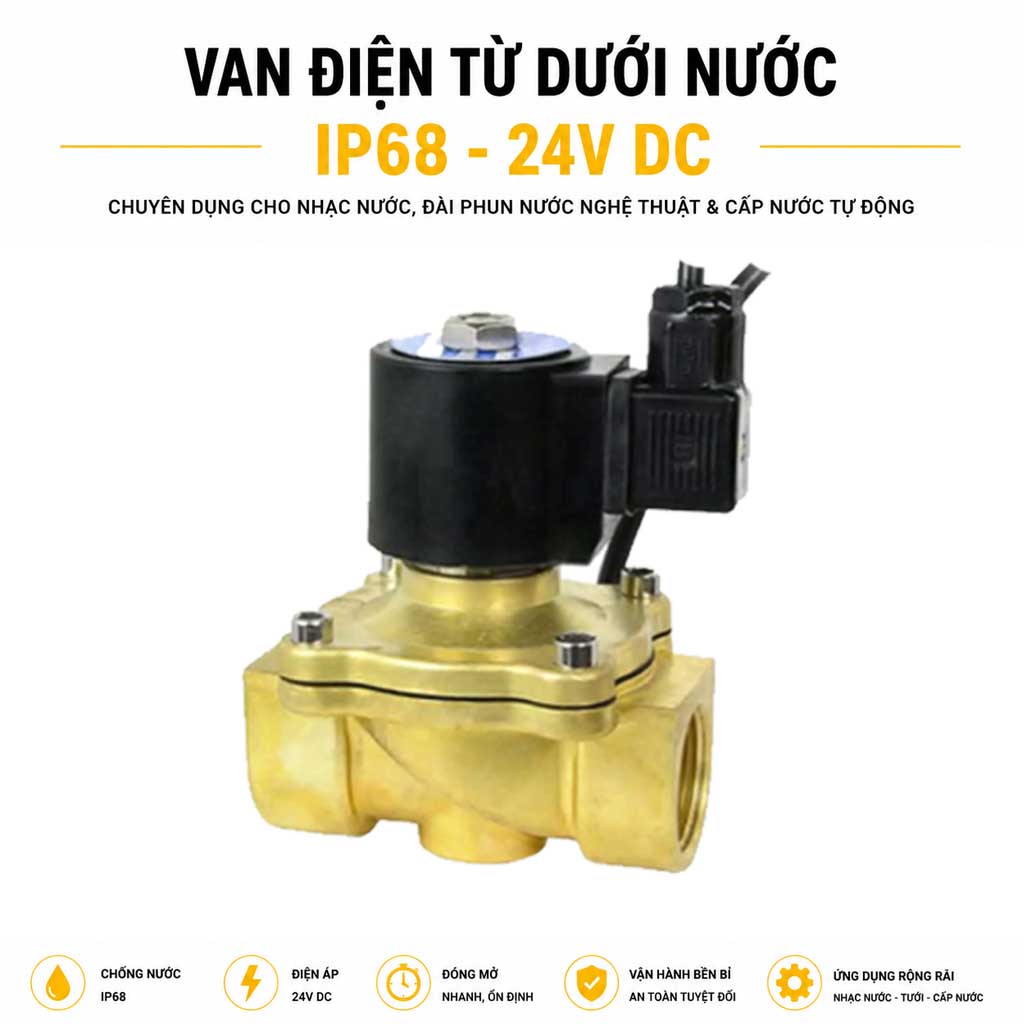

Thân van Van điện từ âm nước IP68 24V

Là bộ phận chịu áp lực của dòng nước và tạo đường dẫn nước qua van.

Vật liệu thân van cần được lựa chọn phù hợp với môi trường, áp suất và chất lượng nguồn nước của từng công trình.

Cuộn điện từ trong Van điện từ âm nước IP68 24V

Cuộn điện từ tạo lực điện từ khi được cấp điện để tác động lên cơ cấu đóng mở bên trong van.

Đây là bộ phận đặc biệt cần được bảo vệ tốt khi thiết bị hoạt động trong môi trường ẩm hoặc ngập nước.

Cơ cấu đóng mở của Van điện từ âm nước IP68 24V

Thực hiện việc cho phép hoặc ngăn dòng nước đi qua van theo trạng thái điều khiển.

Gioăng và bộ phận làm kín

Có nhiệm vụ hạn chế rò rỉ và duy trì khả năng làm việc ổn định của van.

Dây điện và điểm kết nối

Đối với ứng dụng âm nước, việc xử lý dây điện, mối nối và đầu kết nối có vai trò rất quan trọng.

Một van đạt IP68 không đồng nghĩa toàn bộ mối nối dây ngoài hiện trường tự động đạt IP68.

Các điểm nối điện cũng cần được thi công bằng giải pháp chống nước phù hợp.

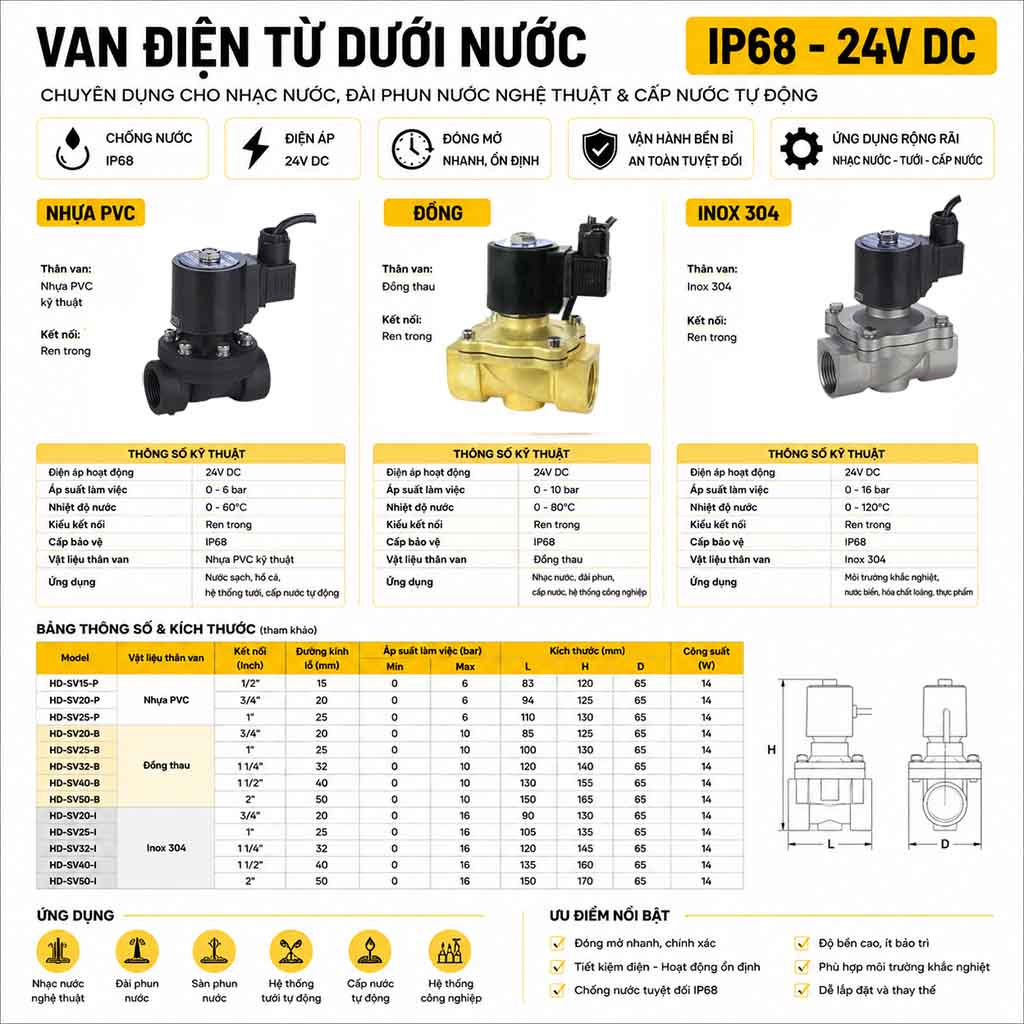

Các thông số cần quan tâm khi lựa chọn Van điện từ âm nước IP68 24V

Không nên lựa chọn van chỉ dựa vào đường kính đường ống.

Một hệ thống vận hành ổn định cần xem xét đồng thời nhiều yếu tố.

1. Kích thước kết nối

Kích thước van cần phù hợp với lưu lượng thiết kế và đường ống của hệ thống.

2. Điện áp hoạt động của Van điện từ âm nước IP68 24V

Điện áp cuộn điện từ phải phù hợp với nguồn điện và bộ điều khiển.

Đối với khu vực có nước, thiết kế điện còn phải tuân thủ các yêu cầu an toàn điện tương ứng của công trình.

3. Áp suất làm việc

Van phải hoạt động trong khoảng áp suất cho phép của nhà sản xuất.

Đây là thông số đặc biệt quan trọng đối với nhạc nước vì áp suất trên đường ống có thể thay đổi tùy theo trạng thái hoạt động của bơm, biến tần và số lượng vòi đang mở.

4. Lưu lượng của Van điện từ âm nước IP68 24V

Van quá nhỏ có thể tạo ra tổn thất áp suất lớn và ảnh hưởng đến chiều cao hoặc hình dạng tia nước.

Vì vậy cần tính toán lưu lượng thực tế thay vì chỉ lựa chọn theo kích thước ren.

5. Thời gian đáp ứng

Đối với hệ thống chỉ đóng mở cấp nước thông thường, tốc độ phản hồi có thể không phải yếu tố quyết định.

Nhưng với nhạc nước lập trình, đặc biệt là hiệu ứng chạy đuổi, thời gian đóng mở của van ảnh hưởng trực tiếp đến cảm giác chuyển động của hiệu ứng nước.

6. Khả năng chống nước

Nếu van được lắp tại vị trí có nguy cơ ngập, cần ưu tiên thiết bị được thiết kế cho môi trường đó và kiểm tra rõ điều kiện IP68 do nhà sản xuất công bố.

Van điện từ khác gì van điện điều khiển motor?

Hai loại thiết bị này đều có thể đóng mở nước nhưng nguyên lý và ứng dụng khác nhau.

Van điện từ sử dụng lực điện từ để tác động lên cơ cấu van. Loại này phù hợp với nhiều ứng dụng cần đóng mở tự động và có thể đạt tốc độ phản hồi nhanh tùy thiết kế.

Van điều khiển motor sử dụng động cơ điện để xoay hoặc dịch chuyển cơ cấu van. Thời gian đóng mở thường dài hơn nhưng phù hợp với nhiều ứng dụng đường ống và kích thước van lớn.

Trong hệ thống nhạc nước cần hiệu ứng đóng mở liên tục hoặc chạy đuổi nhanh, việc lựa chọn loại van phải dựa trên tốc độ đáp ứng thực tế, lưu lượng, áp suất và tần suất hoạt động.

Lưu ý khi lắp đặt Van điện từ âm nước IP68 24V

Độ bền của hệ thống không chỉ phụ thuộc vào chất lượng van mà còn phụ thuộc rất lớn vào phương pháp thi công.

Lắp đúng chiều dòng nước

Nếu nhà sản xuất quy định chiều dòng chảy, van phải được lắp đúng theo ký hiệu trên thân.

Hạn chế cặn bẩn cho Van điện từ âm nước IP68 24V

Cát, rác hoặc các hạt rắn trong đường ống có thể ảnh hưởng đến cơ cấu đóng mở.

Đối với nguồn nước có nhiều tạp chất, nên có giải pháp lọc phù hợp trước van.

Xử lý mối nối điện chống nước

Đây là vị trí thường bị bỏ qua.

Dây dẫn và mối nối cần được xử lý phù hợp với môi trường lắp đặt. Không nên coi việc bản thân van đạt IP68 là đủ để bảo vệ toàn bộ hệ thống điện.

Bố trí thuận tiện cho bảo trì Van điện từ âm nước IP68 24V

Ngay cả thiết bị chuyên dụng cũng cần được kiểm tra và bảo dưỡng.

Vì vậy nên thiết kế vị trí lắp đặt sao cho có thể tháo van, kiểm tra đường ống và xử lý sự cố mà không phải phá dỡ kết cấu công trình.

Vì Van điện từ âm nước IP68 24V từ quan trọng đối với nhạc nước hiện đại?

Một hệ thống đài phun nước cơ bản có thể chỉ cần:

Bơm → Đường ống → Vòi phun.

Nhưng khi cần tạo ra nhiều chuyển động hơn, hệ thống điều khiển trở thành yếu tố quan trọng.

Khi bổ sung van điện từ âm nước IP68, từng khu vực hoặc từng vòi phun có thể trở thành một phần tử điều khiển độc lập.

Từ một hệ thống vòi cố định, người thiết kế có thể phát triển thành nhiều chuỗi hiệu ứng:

Phun đồng loạt.

Chạy từ trái sang phải.

Chạy từ phải sang trái.

Chạy từ giữa ra hai bên.

Chạy từ hai bên vào giữa.

Đóng mở xen kẽ.

Chia nhóm vòi phun.

Kết hợp nhiều chuỗi chuyển động liên tục.

Khi các trạng thái này tiếp tục được kết hợp với biến tần, ánh sáng và âm nhạc, số lượng tổ hợp hiệu ứng có thể tăng lên rất lớn.

Van điện từ âm nước IP68 24V – Một thiết bị nhỏ nhưng có vai trò lớn

Trong hệ thống nhạc nước, giá trị của van điện từ không chỉ nằm ở chức năng đóng hoặc mở dòng nước.

Quan trọng hơn, nó tạo ra khả năng điều khiển dòng nước theo chương trình.

Đối với đài phun nước nghệ thuật, điều này giúp tạo thêm chuyển động và thay đổi hiệu ứng.

Đối với hệ thống cấp nước tự động, van giúp giảm thao tác thủ công và cho phép kết nối với cảm biến, bộ hẹn giờ hoặc hệ thống điều khiển trung tâm.

Vì vậy, khi lựa chọn Van điện từ âm nước IP68, cần đánh giá đồng thời khả năng chống nước, điện áp, kích thước kết nối, lưu lượng, áp suất làm việc, tốc độ đáp ứng và điều kiện lắp đặt thực tế.

Một thiết bị phù hợp kết hợp với thiết kế thủy lực và hệ thống điều khiển đúng kỹ thuật sẽ giúp toàn bộ hệ thống hoạt động ổn định, chính xác và bền bỉ hơn.

Thông tin cần xác định khi đặt Van điện từ âm nước IP68 24V

Để lựa chọn đúng sản phẩm cho từng công trình, nên cung cấp:

• Kích thước đường ống hoặc kích thước kết nối.
• Lưu lượng nước yêu cầu.
• Áp suất làm việc.
• Điện áp điều khiển.
• Mục đích đóng mở cấp nước hay tạo hiệu ứng nhạc nước.
• Tần suất đóng mở dự kiến.
• Điều kiện lắp đặt thực tế.
• Yêu cầu kết nối với PLC hoặc hệ thống điều khiển.

Đối với hệ thống nhạc nước nghệ thuật, nên lựa chọn van đồng thời với quá trình thiết kế bơm, đường ống, vòi phun và hệ thống điều khiển, thay vì lựa chọn từng thiết bị riêng lẻ.
