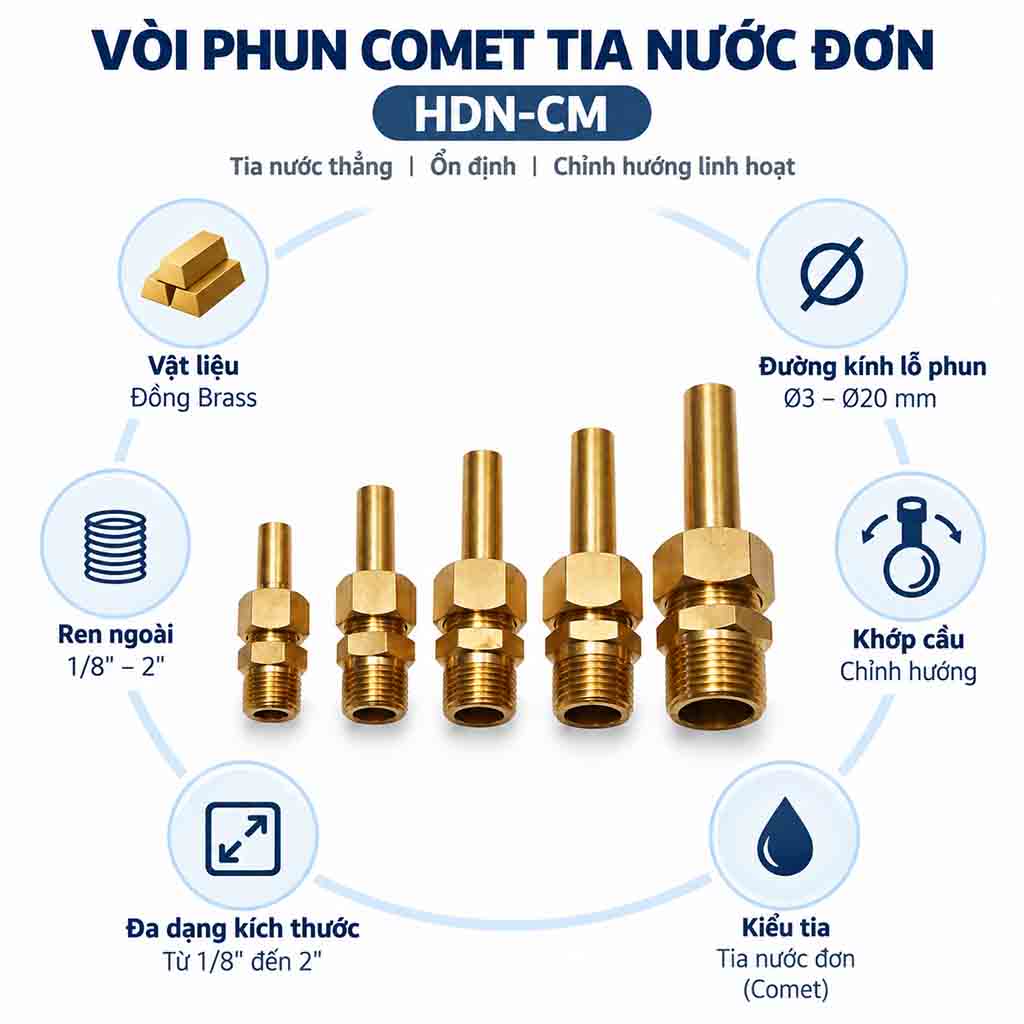

Vòi phun comet tia nước đơn HDN-CM bằng đồng Brass – Tia nước thẳng, chỉnh hướng linh hoạt

Vòi phun comet tia nước đơn HDN-CM là dòng vòi phun chuyên dụng cho đài phun nước, hồ cảnh quan và hệ thống nhạc nước nghệ thuật. Vòi tạo một tia nước đơn tập trung, rõ nét, thích hợp để bố trí thành cột nước, hàng tia thẳng, tia nghiêng hoặc kết hợp nhiều vòi tạo thành các hiệu ứng phun nước khác nhau.

Dòng HDN-CM được chế tạo bằng đồng Brass, bên trong có bộ tạo dòng bằng nhựa giúp ổn định luồng nước trước khi thoát ra miệng phun. Vòi còn được tích hợp khớp cầu chỉnh hướng, cho phép kỹ thuật viên căn chỉnh góc của từng tia nước ngay tại vị trí lắp đặt.

Vòi phun comet tia nước đơn là gì?

Vòi phun comet tia nước đơn là loại vòi phun tạo ra một tia nước tập trung theo một hướng xác định. Đây là một trong những kiểu vòi cơ bản nhưng được sử dụng rất rộng rãi trong thiết kế đài phun nước.

Khi nhiều vòi Comet được bố trí theo hàng, vòng tròn hoặc các hình học khác nhau, chúng có thể tạo thành hàng cột nước, vòng phun hướng tâm, tia nước nghiêng, vòm nước và nhiều hiệu ứng động khi kết hợp với bơm điều khiển bằng biến tần.

Chất lượng của tia nước phụ thuộc không chỉ vào đường kính lỗ phun mà còn liên quan đến cấu tạo vòi, khả năng ổn định dòng chảy, lưu lượng, áp lực nước và điều kiện đường ống phía trước vòi.

Cấu tạo vòi phun Comet HDN-CM

Vòi phun comet tia nước đơn HDN-CM có kết cấu chắc chắn, gồm thân vòi bằng đồng Brass, miệng phun, bộ tạo dòng bên trong, khớp cầu chỉnh hướng và phần ren ngoài để kết nối với hệ thống đường ống.

Thân vòi bằng đồng Brass

Phần thân chính được gia công từ đồng Brass, có độ cứng và độ bền cơ học tốt, phù hợp cho các thiết bị đài phun nước thường xuyên tiếp xúc với nước.

Kết cấu ren ngoài giúp vòi dễ dàng kết nối với các đầu ren tương ứng trên đường ống hoặc ống góp của hệ thống.

Bộ tạo dòng bằng nhựa

Bên trong vòi có bộ tạo dòng bằng nhựa với các rãnh định hướng dòng chảy. Bộ phận này giúp sắp xếp lại dòng nước trước khi nước đi đến lỗ phun.

Việc hạn chế dòng xoáy trước miệng vòi giúp vòi phun comet tia nước đơn tạo tia tập trung và ổn định hơn so với trường hợp nước đi trực tiếp từ đường ống ra lỗ phun mà không được định hướng.

Khớp cầu chỉnh hướng

Một đặc điểm quan trọng của HDN-CM là khớp cầu chỉnh hướng tích hợp trên thân vòi. Khớp này cho phép thay đổi hướng của tia nước trong quá trình căn chỉnh tại công trình.

Tính năng này đặc biệt hữu ích đối với các hàng vòi dài hoặc hệ thống có nhiều vòi phun. Sai lệch nhỏ của đường ống khi thi công có thể được hiệu chỉnh tại từng vòi thay vì phải sửa lại toàn bộ hệ thống ống.

Bảng thông số kỹ thuật vòi phun Comet tia nước đơn HDN-CM

Thông số chung: Vật liệu đồng Brass (B); kết nối ren ngoài; tích hợp khớp cầu chỉnh hướng; bên trong có bộ tạo dòng bằng nhựa có rãnh định hướng; kiểu phun tia nước đơn (Comet Jet).

Quy ước mã: HDN-CM-[Ø ren]-[Ø lỗ phun]-B, trong đó K được dùng thay cho dấu thập phân trong mã sản phẩm. Ví dụ: 5K5 = Ø5,5 mm, 7K5 = Ø7,5 mm.

Lưu ý: DN trong bảng là kích thước danh nghĩa của đường ống tương ứng với kích thước ren kết nối, không phải đường kính thực tế của ren.

Ý nghĩa mã sản phẩm HDN-CM

Mã vòi phun comet tia nước đơn HDN-CM được xây dựng để kỹ thuật viên có thể nhận biết nhanh kích thước cơ bản của vòi.

Ví dụ:

HDN-CM-34-14

Trong đó:

HDN: Hai Dang Nozzle – vòi phun Hải Đăng
CM: Comet
34: đường kính ngoài xấp xỉ của phần ren kết nối, đơn vị mm
14: đường kính lỗ phun Ø14 mm

Model HDN-CM-34-14 vì vậy sử dụng kết nối ren 1″, tương đương DN25 và có lỗ phun Ø14 mm.

Cách đặt mã này giúp việc lập bảng vật tư, thiết kế bản vẽ và quản lý thiết bị tại công trình thuận tiện hơn.

Nguyên lý tạo tia nước của vòi Comet

Nước từ hệ thống đường ống đi vào phần dưới của vòi phun comet tia nước đơn. Trước khi đến miệng phun, nước đi qua bộ tạo dòng bên trong.

Các rãnh của bộ tạo dòng giúp định hướng và ổn định dòng chảy. Sau đó nước được đẩy qua lỗ phun có đường kính xác định để tạo thành một tia nước tập trung.

Khớp cầu phía dưới cho phép điều chỉnh trục của vòi, nhờ đó hướng của tia nước có thể được căn chỉnh sau khi hệ thống đường ống đã hoàn thành.

Chiều cao thực tế của tia nước phụ thuộc vào nhiều yếu tố như đường kính lỗ phun, lưu lượng qua vòi, áp lực tại vòi, tổn thất đường ống và điều kiện môi trường.

Đường kính lỗ phun ảnh hưởng thế nào đến lưu lượng?

Đường kính lỗ phun là một trong những thông số quan trọng nhất khi lựa chọn vòi phun comet tia nước đơn.

HDN-CM có các kích thước lỗ phun:

Ø3 – Ø4 – Ø5,5 – Ø7,5 – Ø9 – Ø14 – Ø20 mm.

Không nên hiểu rằng tăng đường kính lỗ phun một chút thì lưu lượng cũng chỉ tăng tương ứng một chút. Diện tích tiết diện của lỗ phun tỷ lệ với bình phương đường kính:

A = π × d² / 4

Do đó, khi đường kính lỗ phun tăng, lưu lượng cần thiết để duy trì vận tốc tia nước tương đương có thể tăng rất nhanh.

Đây là lý do khi chuyển từ một vòi nhỏ sang vòi phun comet tia nước đơn có lỗ Ø14 hoặc Ø20 mm, kỹ sư cần tính toán lại lưu lượng bơm, đường kính đường ống và tổn thất áp suất của toàn hệ thống.

Ưu điểm của vòi phun comet tia nước đơn HDN-CM

HDN-CM có cấu tạo tương đối đơn giản nhưng phù hợp với nhiều phương án thiết kế đài phun nước. Dải kích thước rộng giúp sử dụng từ những cụm phun nhỏ đến hệ thống có lưu lượng lớn.

Khớp cầu chỉnh hướng là một lợi thế đáng kể trong thi công thực tế. Khi lắp một hàng nhiều vòi, rất khó để toàn bộ đầu ren của đường ống đạt góc chính xác tuyệt đối. Khớp cầu cho phép kỹ thuật viên căn chỉnh lại từng tia trong giai đoạn chạy thử.

Bộ tạo dòng bên trong cũng giúp vòi phun comet tia nước đơn duy trì tia nước tập trung hơn khi hệ thống được thiết kế và vận hành đúng điều kiện thủy lực.

Ứng dụng trong đài phun nước và nhạc nước

Một vòi HDN-CM có thể tạo một tia nước đơn. Tuy nhiên, giá trị của dòng vòi này thể hiện rõ hơn khi nhiều vòi được tổ hợp thành một hiệu ứng lớn.

Vòi phun comet tia nước đơn có thể được sử dụng để tạo:

• Cột nước thẳng đứng
• Hàng tia nước thẳng
• Hàng tia phun nghiêng
• Vòng tròn phun hướng vào tâm hoặc hướng ra ngoài
• Vòm nước
• Cụm phun nhiều tầng
• Hiệu ứng phun đuổi
• Hệ thống nhạc nước điều khiển bằng biến tần

Khi kết hợp với biến tần, tốc độ bơm có thể thay đổi theo chương trình điều khiển để làm chiều cao tia nước tăng giảm theo âm nhạc hoặc kịch bản trình diễn.

Cách lựa chọn vòi Comet phù hợp

Không nên lựa chọn vòi phun comet tia nước đơn chỉ dựa trên kích thước ren kết nối. Hai thông số quan trọng đối với thiết kế thủy lực là đường kính lỗ phun và chiều cao tia nước yêu cầu.

Trình tự thiết kế phù hợp là xác định hiệu ứng và chiều cao tia nước trước, sau đó lựa chọn đường kính lỗ phun, xác định lưu lượng và cột áp cần thiết tại mỗi vòi. Khi biết số lượng vòi hoạt động đồng thời, kỹ sư mới tính tổng lưu lượng, tổn thất đường ống và lựa chọn bơm.

Cách tiếp cận này giúp tránh tình trạng chọn vòi trước rồi sử dụng bơm không đủ lưu lượng, hoặc ngược lại chọn bơm quá lớn gây lãng phí năng lượng và khó điều chỉnh hệ thống.

Lưu ý khi bố trí nhiều vòi trên cùng đường ống

Khi nhiều vòi phun comet tia nước đơn được lắp trên cùng một ống góp, cần chú ý đến sự phân bố áp lực giữa các vị trí.

Nếu đường ống quá nhỏ hoặc quá dài, các vòi gần bơm có thể phun cao hơn trong khi các vòi cuối tuyến thấp hơn. Khi gặp hiện tượng này, việc chỉnh khớp cầu không thể giải quyết nguyên nhân vì khớp cầu chỉ điều chỉnh hướng tia, không cân bằng lưu lượng.

Do đó, đường kính ống góp, phương pháp cấp nước, số lượng vòi và tổn thất áp suất cần được tính toán ngay từ giai đoạn thiết kế.

Lưu ý về chất lượng nước và bảo trì

Các model HDN-CM có lỗ phun nhỏ như Ø3 mm, Ø4 mm và Ø5,5 mm nhạy cảm hơn với rác và cặn trong nước. Hệ thống nên có giải pháp lọc phù hợp để hạn chế tắc lỗ phun và bộ tạo dòng.

Trong quá trình bảo trì, cần kiểm tra miệng phun và bộ tạo dòng bên trong. Nếu một vòi có tia bị tản hoặc lệch bất thường so với các vòi còn lại dù áp lực tương đương, nên kiểm tra khả năng có cặn hoặc dị vật bên trong.

Việc giữ bộ tạo dòng sạch giúp vòi phun comet tia nước đơn duy trì hiệu ứng tia nước ổn định trong quá trình vận hành.

Vòi phun comet tia nước đơn HDN-CM phù hợp với công trình nào?

HDN-CM phù hợp cho đài phun nước cảnh quan, hồ nước trang trí, công viên, quảng trường, khu đô thị, khách sạn, resort, trung tâm thương mại và hệ thống nhạc nước nghệ thuật.

Với dải ren từ 1/8″ đến 2″ và lỗ phun từ Ø3 đến Ø20 mm, vòi phun comet tia nước đơn HDN-CM cho phép kỹ sư lựa chọn kích thước theo quy mô và yêu cầu hiệu ứng của từng công trình thay vì sử dụng một kích thước chung cho mọi ứng dụng.
