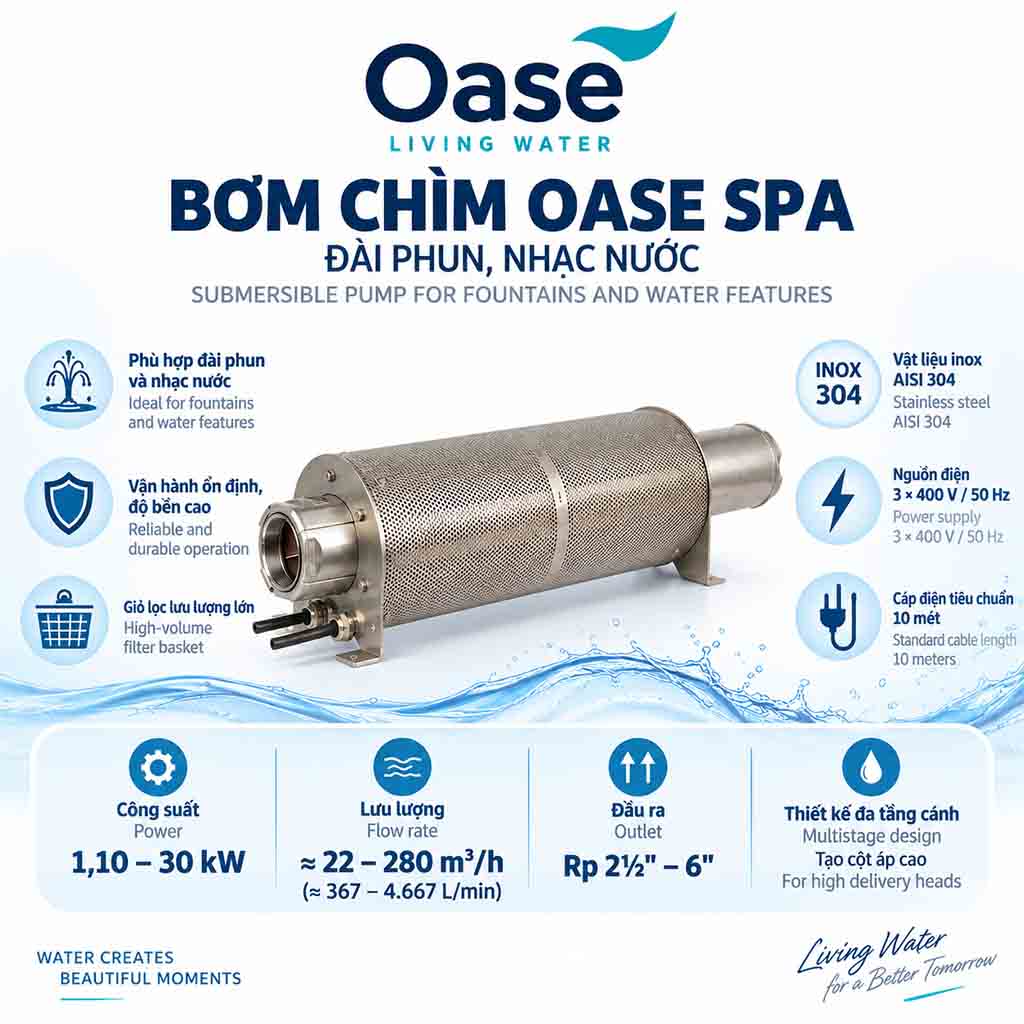

Bơm chìm OASE SPA – Giải pháp bơm đa tầng cánh cho đài phun và nhạc nước
Bơm chìm OASE SPA là dòng bơm chìm đa tầng cánh được OASE phát triển cho các hệ thống cần cột áp cao, lưu lượng nước lớn và áp lực ổn định, đặc biệt phù hợp với đài phun nước và các cụm vòi phun có chiều cao phun lớn.
Dòng sản phẩm trong catalogue gồm nhiều model từ SPA 22 đến SPA 280, công suất từ 1,10 kW đến 30 kW, cho phép lựa chọn bơm theo yêu cầu lưu lượng, cột áp và quy mô của từng hệ thống.
Theo tài liệu kỹ thuật của OASE, bơm có thể cấp nước cho một vòi phun riêng lẻ hoặc một nhóm vòi phun, đặc biệt trong những ứng dụng mà khả năng tạo cột áp của bơm một tầng cánh không còn đáp ứng yêu cầu.
Bơm chìm OASE SPA là gì?
Bơm chìm OASE SPA là bơm chìm động cơ đa tầng cánh (multistage submersible motor-driven pump). Việc sử dụng cấu trúc nhiều tầng cho phép dòng SPA hướng đến những hệ thống cần cột áp cao hơn so với các dòng bơm một tầng thông thường.
OASE nêu một số đặc điểm chính của dòng SPA gồm:
- Thiết kế thấp và thon gọn.
- Kết cấu bơm chìm đa tầng cánh.
- Phù hợp với yêu cầu chiều cao cấp nước lớn.
- Giỏ lọc có khả năng tiếp nhận lưu lượng lớn.
- Độ ổn định tốt khi lắp đặt.
- Sử dụng động cơ canned motor vận hành ngập nước.
- Các bộ phận được chế tạo bằng thép không gỉ.
Đây là những đặc tính đáng chú ý khi lựa chọn bơm cho đài phun nước, nhạc nước và hệ thống phun nước nghệ thuật cần bố trí thiết bị trực tiếp dưới nước.
Vật liệu inox AISI 304
Một điểm đáng chú ý của Bơm chìm OASE SPA là vật liệu.
Catalogue quy định:
Stainless steel 1.4301 (AISI 304).
Inox AISI 304 là vật liệu phổ biến đối với thiết bị hoạt động trong môi trường nước. Với các công trình đài phun, việc sử dụng kết cấu inox giúp thiết bị phù hợp hơn với môi trường lắp đặt ngập nước và thuận tiện cho các hệ thống yêu cầu độ bền lâu dài.
Lưu ý: catalogue cũng ghi chú phiên bản dùng cho Pool Water và Sea Water cần liên hệ OASE trước khi đặt hàng và thông số kỹ thuật của phiên bản tương ứng có thể thay đổi. Vì vậy, không nên mặc định model nước ngọt tiêu chuẩn có thể sử dụng cho mọi môi trường nước biển hoặc hồ bơi.
Thông số kỹ thuật Bơm chìm OASE SPA
Dòng SPA có khá nhiều lựa chọn công suất và kích thước. Các model trong catalogue sử dụng nguồn điện 3 × 400 V / 50 Hz, cáp điện tiêu chuẩn dài 10 m và vật liệu Stainless steel 1.4301 (AISI 304).
Bảng thông số SPA 22 – SPA 100
| Model | Công suất | Dòng điện | Kích thước L×W×H | Đầu ra DD (Rp) | Khối lượng |
|---|---|---|---|---|---|
| SPA 22-23 | 1,10 kW | 2,75 A | 680×225×229 mm | 2½” | 20 kg |
| SPA 22-33 | 2,20 kW | 6 A | 888×225×229 mm | 2½” | 28 kg |
| SPA 35-23 | 2,20 kW | 6 A | 898×225×229 mm | 3″ | 28 kg |
| SPA 35-43 | 4,0 kW | 9,6 A | 1211×225×229 mm | 3″ | 37 kg |
| SPA 58-23 | 3,0 kW | 7,85 A | 970×225×229 mm | 3″ | 31 kg |
| SPA 58-33 | 5,50 kW | 13,60 A | 1150×225×229 mm | 3″ | 54 kg |
| SPA 100-13 | 5,50 kW | 13,60 A | 1162×310×314 mm | 5″ | 66 kg |
Các thông số trên được tổng hợp trực tiếp từ bảng kỹ thuật của OASE.
Bảng thông số SPA 100 – SPA 280
| Model | Công suất | Dòng điện | Kích thước L×W×H | Đầu ra DD (Rp) | Khối lượng |
|---|---|---|---|---|---|
| SPA 100-33 | 11 kW | 24,80 A | 1508×310×314 mm | 5″ | 91 kg |
| SPA 162-1-13 | 7,50 kW | 17,60 A | 1165×310×314 mm | 6″ | 85 kg |
| SPA 162-13 | 11 kW | 24,80 A | 1255×310×314 mm | 6″ | 93 kg |
| SPA 162-2-23 | 13 kW | 30 A | 1441×310×314 mm | 6″ | 103 kg |
| SPA 280-1-13 | 15 kW | 34 A | 1489×310×314 mm | 6″ | 104 kg |
| SPA 280-13 | 18,50 kW | 42 A | 1544×310×314 mm | 6″ | 111 kg |
| SPA 280-2-23 | 30 kW | 66,50 A | 1910×310×314 mm | 6″ | 132 kg |
Thông số nguồn điện, kích thước, công suất, dòng điện, đầu ra và trọng lượng được OASE công bố trong catalogue.
Dải công suất của Bơm chìm OASE SPA
Nếu phân loại theo công suất động cơ, dòng SPA trong catalogue trải rộng từ:
1,10 – 2,20 – 3,0 – 4,0 – 5,50 – 7,50 – 11 – 13 – 15 – 18,50 – 30 kW.
Nhờ dải công suất rộng, người thiết kế có thể lựa chọn model phù hợp với quy mô hệ thống thay vì sử dụng một cấu hình bơm cho tất cả các kiểu phun.
Các model nhỏ như SPA 22 phù hợp với yêu cầu công suất thấp hơn, trong khi các dòng SPA 100, SPA 162 và SPA 280 hướng đến những hệ thống cần công suất và khả năng cấp nước lớn hơn.
Ứng dụng của Bơm chìm OASE SPA trong đài phun nước
Ứng dụng được tài liệu OASE nhấn mạnh là cấp nước cho single fountains và group fountains, với lưu lượng và áp lực đáp ứng các chiều cao phun lớn.
Trong thiết kế hệ thống phun nước, dòng SPA có thể được xem xét cho các hạng mục như:
- Đài phun nước nghệ thuật.
- Hệ thống nhạc nước.
- Cụm vòi phun có nhiều đầu phun hoạt động đồng thời.
- Vòi phun yêu cầu chiều cao lớn.
- Hệ thống cần bơm chìm nhưng yêu cầu cột áp cao.
- Các cụm phun cần cấp lưu lượng và áp lực ổn định.
Việc model nào phù hợp phải dựa trên lưu lượng Q và cột áp H thực tế tại điểm làm việc, không nên lựa chọn chỉ dựa vào công suất động cơ.
Tại sao bơm đa tầng cánh phù hợp với các kiểu phun cao?
Đối với vòi phun nước, chỉ có lưu lượng lớn chưa đủ. Muốn tạo được chiều cao phun lớn, bơm còn phải cung cấp cột áp phù hợp sau khi tính đến tổn thất trên đường ống, phụ kiện và các thiết bị khác.
Đây chính là điểm mà cấu trúc multistage – đa tầng cánh của SPA có ý nghĩa.
OASE định vị dòng bơm này cho những trường hợp cần higher delivery heads, đồng thời đề cập đến các hệ thống mà bơm một tầng không còn đáp ứng yêu cầu cột áp.
Vì vậy, khi thiết kế một cột nước trung tâm, cụm phun cao hoặc hệ thống nhạc nước quy mô lớn, kỹ sư nên xác định điểm Q-H yêu cầu trước, sau đó mới đối chiếu với đường đặc tính của từng model SPA.
Cách chọn Bơm chìm OASE SPA
Không nên chọn Bơm chìm OASE SPA đơn thuần theo số kW. Quy trình kỹ thuật nên bắt đầu từ yêu cầu của vòi phun.
Bước 1 – Xác định lưu lượng:
Tính tổng lưu lượng của một vòi hoặc toàn bộ nhóm vòi được cấp bởi bơm.
Bước 2 – Xác định cột áp:
Cột áp yêu cầu phải tính đến áp lực tại vòi phun, chênh cao và tổn thất trên đường ống, van, co, tê và các thiết bị liên quan.
Bước 3 – Xác định điểm làm việc Q-H:
Hai thông số trên tạo thành điểm làm việc cần thiết của hệ thống.
Bước 4 – Đối chiếu đường đặc tính:
Catalogue OASE cung cấp các đường pump performance curves cho các dòng SPA, cho phép đối chiếu khả năng làm việc của từng nhóm bơm.
Bước 5 – Kiểm tra điện và kích thước:
Sau khi chọn được vùng Q-H phù hợp, tiếp tục kiểm tra công suất, dòng điện, kích thước bơm, kích thước đầu nối và không gian lắp đặt.
Cách chọn này đặc biệt quan trọng đối với nhạc nước, vì các hiệu ứng phun khác nhau có thể yêu cầu lưu lượng và áp lực rất khác nhau.
Kích thước đầu ra của các dòng SPA
Theo bảng catalogue, kích thước DD (Rp) thay đổi theo nhóm model:
- SPA 22: Rp 2½”.
- SPA 35 và SPA 58: Rp 3″.
- SPA 100: Rp 5″.
- SPA 162 và SPA 280: Rp 6″.
Thông số này cần được kiểm tra khi thiết kế đường ống và phụ kiện kết nối bơm.
Không nên chỉ căn cứ vào kích thước đầu bơm để quyết định đường kính toàn bộ hệ thống. Đường kính ống còn phải được tính toán theo lưu lượng thiết kế, vận tốc nước và tổn thất áp suất cho phép.
Kích thước và bố trí Bơm chìm OASE SPA
Dòng SPA có thiết kế dạng nằm ngang, thấp và kéo dài. OASE gọi đây là thiết kế “extremely shallow and slender”.
Chiều dài thay đổi đáng kể theo model, từ 680 mm ở SPA 22-23 đến 1.910 mm ở SPA 280-2-23. Chiều rộng và chiều cao của các model lớn SPA 100–280 phổ biến trong bảng là 310 × 314 mm.
Do đó, với các công trình mới, vị trí đặt bơm nên được tính ngay từ giai đoạn thiết kế hồ và hệ thống đường ống để bảo đảm đủ không gian lắp đặt, đấu nối và bảo trì.
Cáp điện và nguồn cấp
Các model trong bảng thông số sử dụng:
Điện áp: 3 × 400 V / 50 Hz
Chiều dài cáp: 10 m.
Ở nhóm công suất lớn, dòng điện tăng đáng kể. Ví dụ SPA 280-2-23 công suất 30 kW có dòng điện catalogue 66,50 A.
Vì vậy, khi thiết kế tủ điện cho hệ thống đài phun hoặc nhạc nước, cần lựa chọn thiết bị bảo vệ, dây dẫn, phương thức khởi động và điều khiển phù hợp với từng model cụ thể.
Bảng giá Bơm chìm OASE SPA
Giá Bơm chìm OASE SPA phụ thuộc vào model, công suất, phiên bản sử dụng và cấu hình đặt hàng tại từng thời điểm.
Catalogue kỹ thuật đính kèm không công bố giá bán, vì vậy không nên suy ra bảng giá từ các thông số kỹ thuật.
Đối với dự án đài phun hoặc nhạc nước, nên xác định trước:
Model → Lưu lượng yêu cầu → Cột áp yêu cầu → Số lượng → Môi trường nước → Yêu cầu điều khiển
sau đó mới xác nhận cấu hình và báo giá tương ứng.
Câu hỏi thường gặp về Bơm chìm OASE SPA
Bơm chìm OASE SPA có phải bơm đa tầng cánh không?
Có. OASE mô tả SPA là multistage submersible motor pump, tức bơm chìm động cơ đa tầng cánh.
Bơm OASE SPA có dùng cho nhạc nước được không?
Dòng SPA được OASE thiết kế để cấp lưu lượng và áp lực cho vòi phun đơn cũng như nhóm vòi phun, đặc biệt đối với yêu cầu chiều cao phun lớn. Đây là đặc tính phù hợp để xem xét trong thiết kế hệ thống nhạc nước.
Bơm OASE SPA làm bằng vật liệu gì?
Catalogue ghi vật liệu Stainless steel 1.4301 (AISI 304).
Công suất lớn nhất của dòng SPA trong catalogue này là bao nhiêu?
Model SPA 280-2-23 có công suất 30 kW, dòng điện 66,50 A, kích thước 1910 × 310 × 314 mm và khối lượng 132 kg.
Có thể chọn bơm SPA chỉ dựa vào công suất kW không?
Không nên. Đối với hệ thống vòi phun, hai thông số quan trọng để lựa chọn bơm là lưu lượng Q và cột áp H tại điểm làm việc. Công suất động cơ chỉ là một trong các thông số cần kiểm tra sau khi xác định yêu cầu thủy lực.
Kết luận
Bơm chìm OASE SPA là dòng bơm chìm đa tầng cánh dành cho những ứng dụng cần lưu lượng nước và cột áp cao, nổi bật trong các hệ thống đài phun nước và cụm vòi phun có chiều cao lớn.
Dòng sản phẩm trong catalogue trải từ SPA 22 đến SPA 280, công suất 1,10–30 kW, đầu ra từ Rp 2½” đến Rp 6″, nguồn 3 × 400 V / 50 Hz, cáp 10 m và vật liệu Stainless steel 1.4301 (AISI 304).
Đối với công trình đài phun hoặc nhạc nước, lựa chọn đúng model cần dựa trên lưu lượng, cột áp, đường đặc tính bơm, kiểu vòi phun và tổn thất của toàn hệ thống. Đây cũng là những thông tin nên cung cấp khi yêu cầu tư vấn hoặc báo giá để lựa chọn bơm phù hợp.
