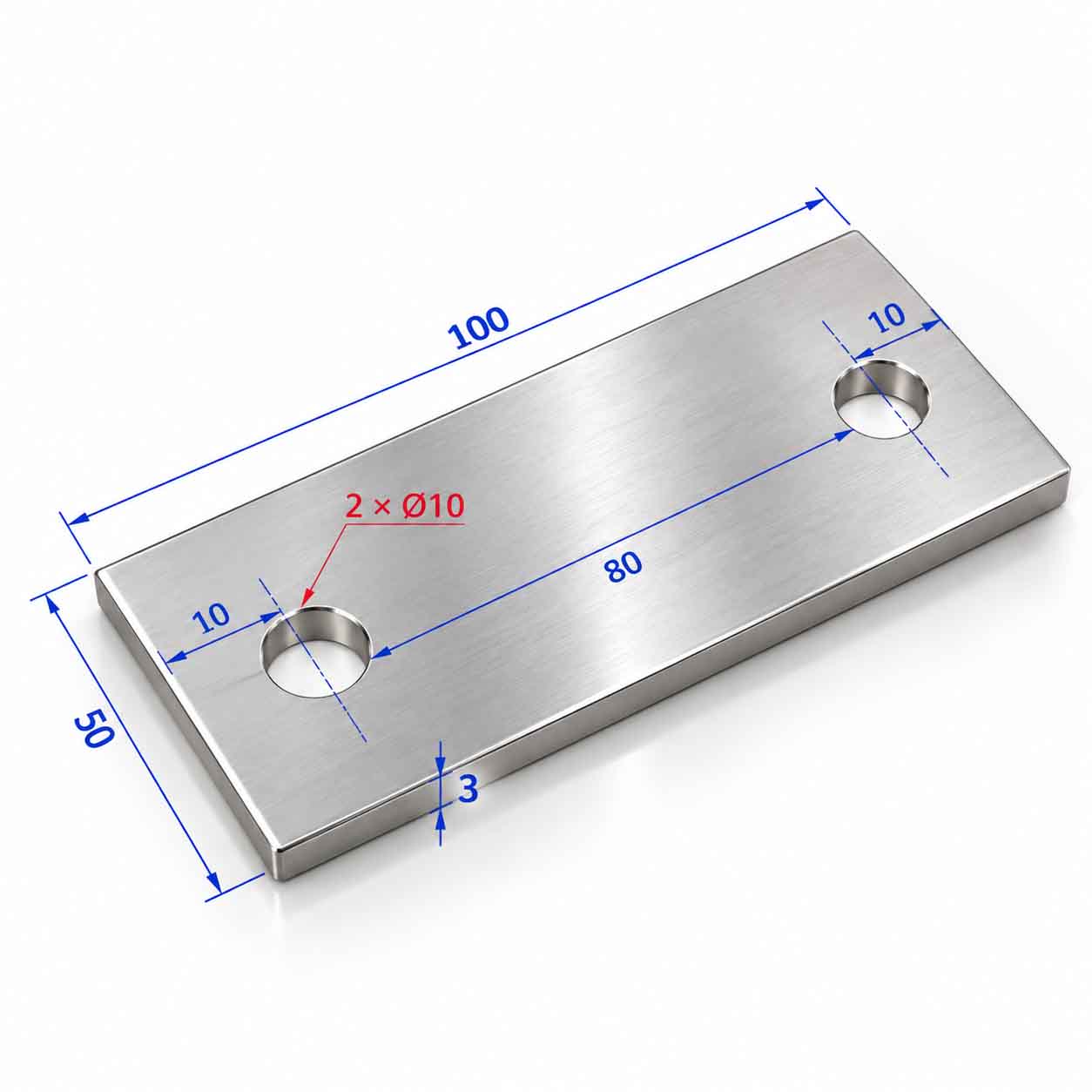

Bản Mã Liên Kết Inox 304 Hai Lỗ D10 – Kích Thước 100x50x3mm

Bản Mã Liên Kết Inox 304 là phụ kiện cơ khí được gia công từ thép không gỉ SUS 304, có dạng tấm chữ nhật với hai lỗ xuyên dùng để liên kết, cố định các chi tiết kết cấu bằng bu lông. Sản phẩm có kích thước 100x50x3mm, đường kính hai lỗ D10mm và khoảng cách giữa hai tâm lỗ 80mm, phù hợp cho các ứng dụng lắp đặt thiết bị, kết cấu inox, hệ thống đường ống và công trình đài phun nước.

Với thiết kế đơn giản, dễ lắp đặt và khả năng chống ăn mòn tốt trong nhiều điều kiện môi trường, bản mã inox 304 là giải pháp liên kết được sử dụng phổ biến trong gia công cơ khí, thi công kết cấu và lắp đặt thiết bị kỹ thuật.

1. Thông số kỹ thuật Bản Mã Liên Kết Inox 304

Lưu ý: Model HD-BM304-10050-2D10 là mã đề xuất để quản lý sản phẩm. Các thông số kích thước là kích thước danh nghĩa, chưa quy định dung sai gia công.

2. Cấu tạo và đặc điểm của Bản Mã Liên Kết Inox 304

2.1. Kết cấu bản mã hình chữ nhật

Bản mã được chế tạo từ tấm inox 304 dày 3mm, có kích thước tổng thể 100mm chiều dài và 50mm chiều rộng. Thiết kế dạng tấm phẳng giúp sản phẩm dễ dàng tiếp xúc với bề mặt kết cấu và thuận tiện trong quá trình lắp đặt.

Bản Mã Liên Kết Inox 304 có thể được sử dụng để nối hai chi tiết cơ khí, cố định giá đỡ hoặc tạo điểm liên kết giữa các bộ phận trong hệ thống thiết bị.

Các cạnh bản mã có thể được xử lý loại bỏ ba via sau gia công nhằm hạn chế cạnh sắc và tăng độ an toàn khi thao tác.

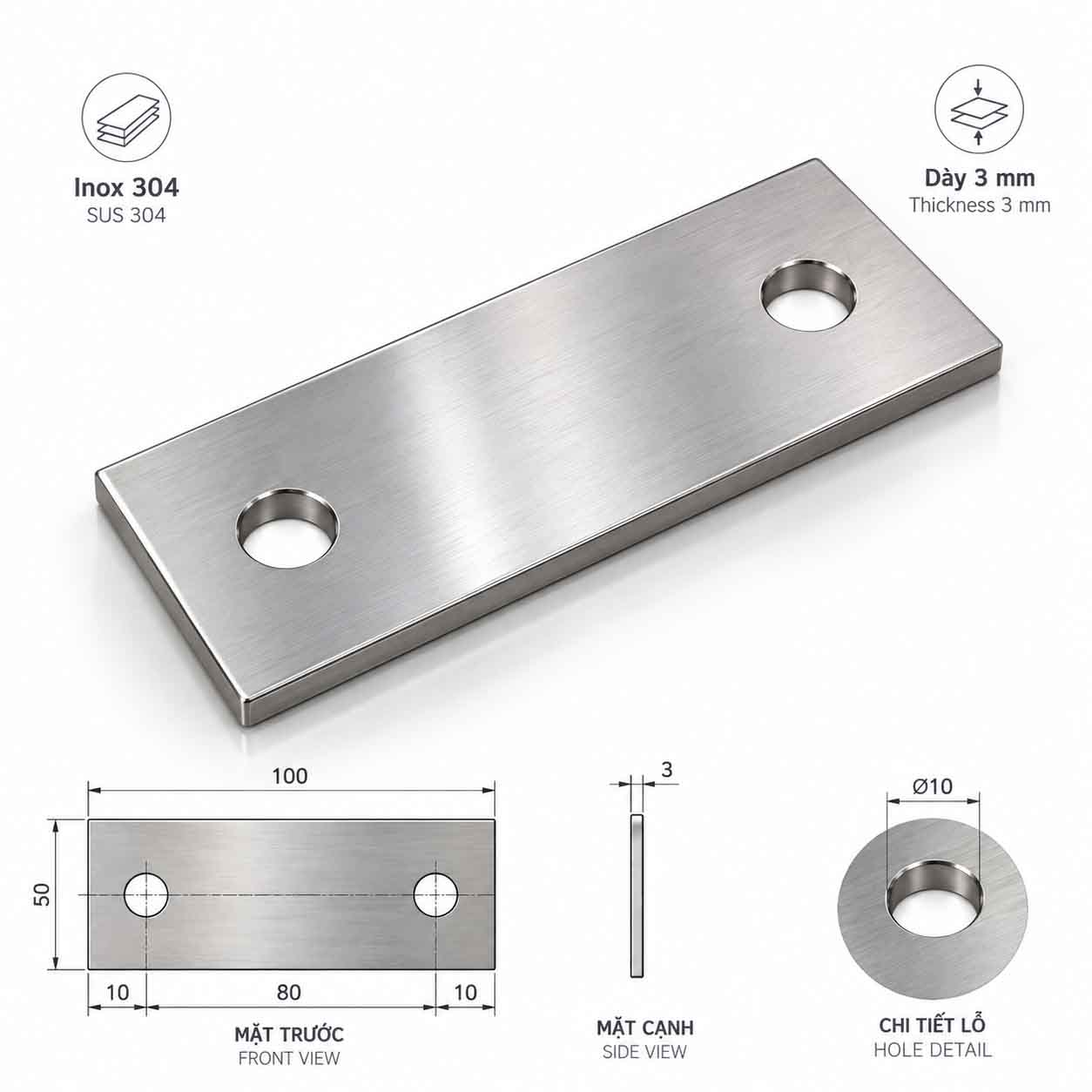

2.2. Hai lỗ liên kết đường kính D10mm

Sản phẩm được bố trí hai lỗ xuyên có đường kính danh nghĩa Ø10mm, nằm trên đường tâm giữa chiều rộng bản mã.

Hai lỗ được bố trí đối xứng với các kích thước:

• Khoảng cách giữa hai tâm lỗ: 80mm.

• Khoảng cách từ tâm mỗi lỗ đến cạnh đầu tương ứng: 10mm.

• Khoảng cách từ tâm lỗ đến hai cạnh dài: 25mm.

• Đường kính mỗi lỗ: Ø10mm.

Thiết kế hai lỗ cho phép sử dụng các chi tiết liên kết phù hợp để cố định bản mã vào kết cấu. Tuy nhiên, với lỗ Ø10mm, cần kiểm tra dung sai lỗ và yêu cầu khe hở trước khi lựa chọn bu lông M10; lỗ Ø10mm danh nghĩa không phải lỗ thông tiêu chuẩn có khe hở cho bu lông M10.

Đặc biệt, khoảng cách từ mép lỗ đến cạnh đầu bản mã chỉ khoảng 5mm. Vì vậy, khả năng chịu lực tại vị trí lỗ cần được kiểm tra theo tải trọng thực tế, tránh sử dụng trực tiếp cho các liên kết chịu lực lớn khi chưa có tính toán thiết kế.

2.3. Vật liệu thép không gỉ SUS 304

Bản Mã Liên Kết Inox 304 sử dụng vật liệu thép không gỉ austenitic SUS 304, có thành phần hợp kim chứa crom và niken, giúp hình thành lớp màng thụ động bảo vệ bề mặt.

Những đặc điểm nổi bật của inox 304 gồm:

• Khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông thường.

• Độ bền cơ học và khả năng gia công phù hợp với nhiều ứng dụng cơ khí.

• Có thể cắt, khoan, chấn và hàn bằng phương pháp thích hợp.

• Bề mặt sáng, dễ vệ sinh và bảo dưỡng.

• Phù hợp sử dụng trong nhiều ứng dụng trong nhà và ngoài trời.

Đối với môi trường có hàm lượng clorua cao, nước biển hoặc hóa chất ăn mòn mạnh, cần đánh giá điều kiện sử dụng và cân nhắc vật liệu inox 316 hoặc vật liệu chuyên dụng khác.

3. Ưu điểm của Bản Mã Liên Kết Inox 304

Thiết kế nhỏ gọn, thuận tiện lắp đặt

Kích thước 100x50mm giúp bản mã phù hợp với nhiều vị trí liên kết có không gian hạn chế. Kết cấu dạng tấm phẳng thuận tiện cho việc bố trí trên khung đỡ, giá thiết bị và các cụm cơ khí.

Khả năng chống ăn mòn tốt

Vật liệu inox SUS 304 giúp hạn chế hiện tượng gỉ sét so với thép carbon thông thường trong nhiều môi trường ẩm ướt, góp phần giảm nhu cầu bảo trì và thay thế.

Gia công chính xác theo bản vẽ

Bản Mã Liên Kết Inox 304 có cấu tạo đơn giản, thuận tiện cho quá trình gia công hàng loạt bằng công nghệ cắt laser, đột lỗ hoặc khoan cơ khí.

Khi gia công theo bản vẽ kỹ thuật, các vị trí lỗ và kích thước tổng thể có thể được kiểm soát theo dung sai yêu cầu của từng công trình.

Thuận tiện tháo lắp và bảo trì

Liên kết bằng bu lông cho phép tháo rời các bộ phận khi cần kiểm tra, thay thế hoặc bảo dưỡng, không cần cắt phá mối liên kết như đối với kết cấu hàn cố định.

4. Ứng dụng thực tế của Bản Mã Liên Kết Inox 304

4.1. Hệ thống đài phun nước và nhạc nước

Trong lĩnh vực thi công đài phun nước, bản mã inox được sử dụng làm phụ kiện liên kết tại nhiều vị trí như:

• Liên kết các thanh đỡ và giá treo thiết bị.

• Cố định các chi tiết phụ trợ của hệ thống đường ống.

• Lắp đặt giá đỡ đèn LED âm nước.

• Liên kết các cụm cơ khí inox trong hệ thống nhạc nước.

• Cố định phụ kiện vào các khung đỡ thiết bị phù hợp.

Nhờ khả năng chống ăn mòn của vật liệu inox 304, sản phẩm có thể được ứng dụng trong nhiều vị trí tiếp xúc với độ ẩm hoặc nước ngọt đã được kiểm soát chất lượng.

4.2. Hệ thống đường ống và thiết bị công nghiệp

Bản Mã Liên Kết Inox 304 có thể được sử dụng để liên kết các chi tiết của hệ thống giá đỡ đường ống, khung máy và thiết bị phụ trợ.

Đối với những vị trí chịu rung động hoặc tải trọng thay đổi, cần lựa chọn bu lông, vòng đệm và phương pháp chống tự tháo phù hợp.

4.3. Kết cấu cơ khí và dân dụng

Ngoài hệ thống đài phun nước, bản mã còn có thể được ứng dụng trong gia công kết cấu inox, lắp đặt thiết bị kỹ thuật, hệ thống giá đỡ và các cụm liên kết cơ khí thông dụng.

Khả năng ứng dụng thực tế phụ thuộc vào tải trọng, chiều dày bản mã, khoảng cách mép lỗ, loại bu lông và điều kiện làm việc của kết cấu.

5. Hướng dẫn lựa chọn và lắp đặt bản mã inox

Để sử dụng Bản Mã Liên Kết Inox 304 hiệu quả, cần lưu ý một số yêu cầu kỹ thuật trong quá trình thiết kế và thi công.

Kiểm tra kích thước lắp đặt: Đối chiếu kích thước tổng thể 100x50x3mm và khoảng cách tâm hai lỗ 80mm với bản vẽ kết cấu trước khi gia công hoặc lắp đặt.

Lựa chọn bu lông phù hợp: Cần xác định kích thước bu lông dựa trên đường kính lỗ thực tế, dung sai và yêu cầu liên kết. Không mặc định lỗ Ø10mm có thể lắp bu lông M10 với khe hở tiêu chuẩn.

Kiểm tra khả năng chịu lực: Đặc biệt chú ý khoảng cách từ mép lỗ đến cạnh đầu bản mã. Thiết kế cần được kiểm tra về khả năng chịu kéo, cắt, ép mặt và phá hoại tại mép lỗ khi sử dụng cho liên kết chịu tải.

Xử lý bề mặt sau gia công: Các cạnh cắt và miệng lỗ nên được loại bỏ ba via, vệ sinh sạch và xử lý phù hợp để hạn chế nguy cơ ăn mòn do nhiễm bẩn sắt trong quá trình gia công.

Kiểm tra điều kiện môi trường: Đối với vị trí ngâm nước liên tục, nước có hóa chất xử lý hoặc môi trường chứa clorua, cần đánh giá khả năng chống ăn mòn của vật liệu trước khi sử dụng lâu dài.

6. Gia công Bản Mã Liên Kết Inox 304 theo yêu cầu

Ngoài kích thước tiêu chuẩn 100x50x3mm, bản mã inox có thể được gia công với nhiều kích thước, độ dày và cách bố trí lỗ khác nhau theo yêu cầu thiết kế.

Các thông số có thể tùy chỉnh bao gồm chiều dài, chiều rộng, độ dày, số lượng lỗ, đường kính lỗ và khoảng cách giữa các tâm lỗ.

Việc gia công theo bản vẽ giúp bảo đảm tính đồng bộ giữa bản mã và các chi tiết kết cấu, đồng thời thuận tiện cho công tác lắp ráp và bảo trì hệ thống.

7. Câu hỏi thường gặp về bản mã inox 304

Bản mã inox 304 có sử dụng ngoài trời được không?

Có. Inox 304 có khả năng chống ăn mòn tốt trong nhiều điều kiện ngoài trời thông thường. Tuy nhiên, môi trường biển, nước chứa clorua hoặc hóa chất ăn mòn cần được đánh giá riêng.

Khoảng cách giữa hai lỗ của bản mã là bao nhiêu?

Đối với model HD-BM304-10050-2D10, khoảng cách giữa hai tâm lỗ là 80mm. Hai lỗ được bố trí đối xứng theo chiều dài 100mm của bản mã.

Bản mã có sử dụng được bu lông M10 không?

Lỗ Ø10mm danh nghĩa không bảo đảm khe hở lắp đặt cho bu lông M10. Nếu cần dùng bu lông M10 theo kiểu lỗ thông có khe hở, phải xác định lại đường kính lỗ theo tiêu chuẩn và yêu cầu lắp ráp.

Có thể thay đổi kích thước bản mã không?

Có thể gia công bản mã theo kích thước và bố trí lỗ riêng khi có bản vẽ kỹ thuật, số lượng đặt hàng và yêu cầu vật liệu cụ thể.

8. Kết luận

Bản Mã Liên Kết Inox 304 Hai Lỗ D10 kích thước 100x50x3mm là phụ kiện cơ khí nhỏ gọn, được thiết kế để liên kết và cố định các chi tiết bằng bu lông trong nhiều ứng dụng kỹ thuật.

Với vật liệu SUS 304, hai lỗ Ø10mm và khoảng cách tâm 80mm, sản phẩm phù hợp cho các ứng dụng liên kết cơ khí thông thường khi đã kiểm tra điều kiện tải trọng và kích thước lắp ghép.

Hải Đăng cung cấp các giải pháp thiết bị và phụ kiện phục vụ thi công đài phun nước, nhạc nước, hệ thống đường ống và công trình kỹ thuật. Khách hàng có thể liên hệ để được tư vấn lựa chọn bản mã phù hợp với yêu cầu sử dụng.
